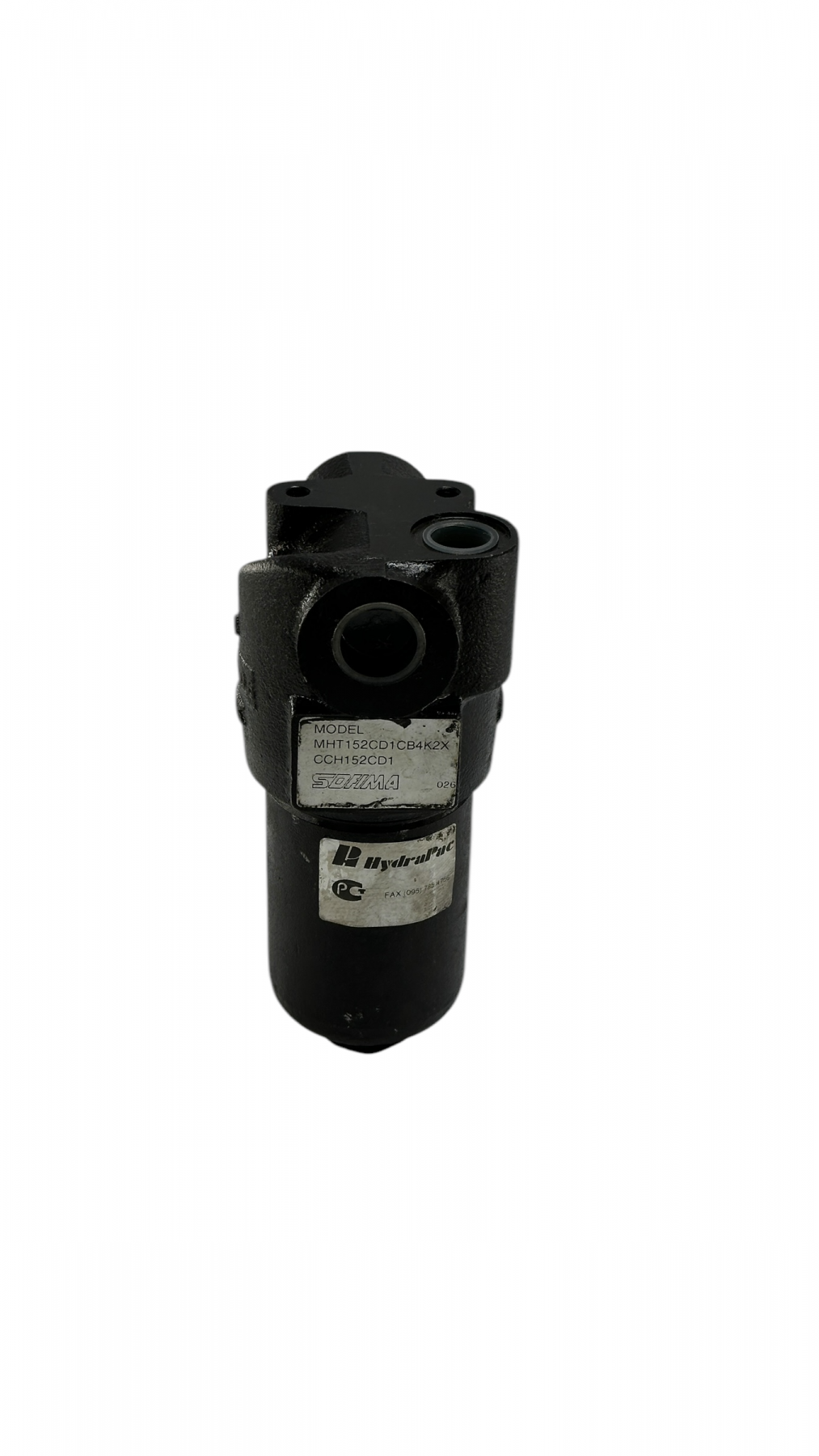

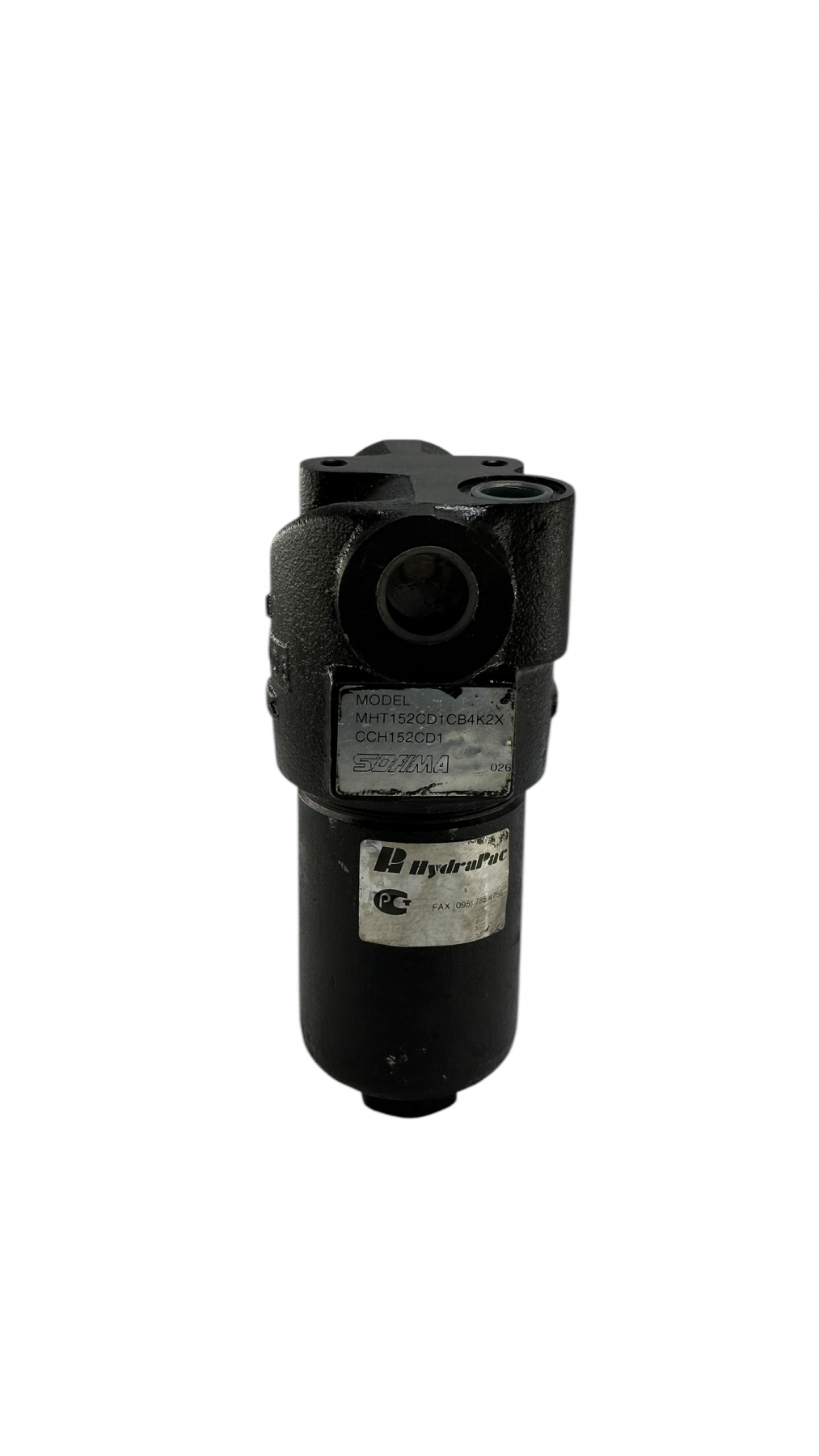

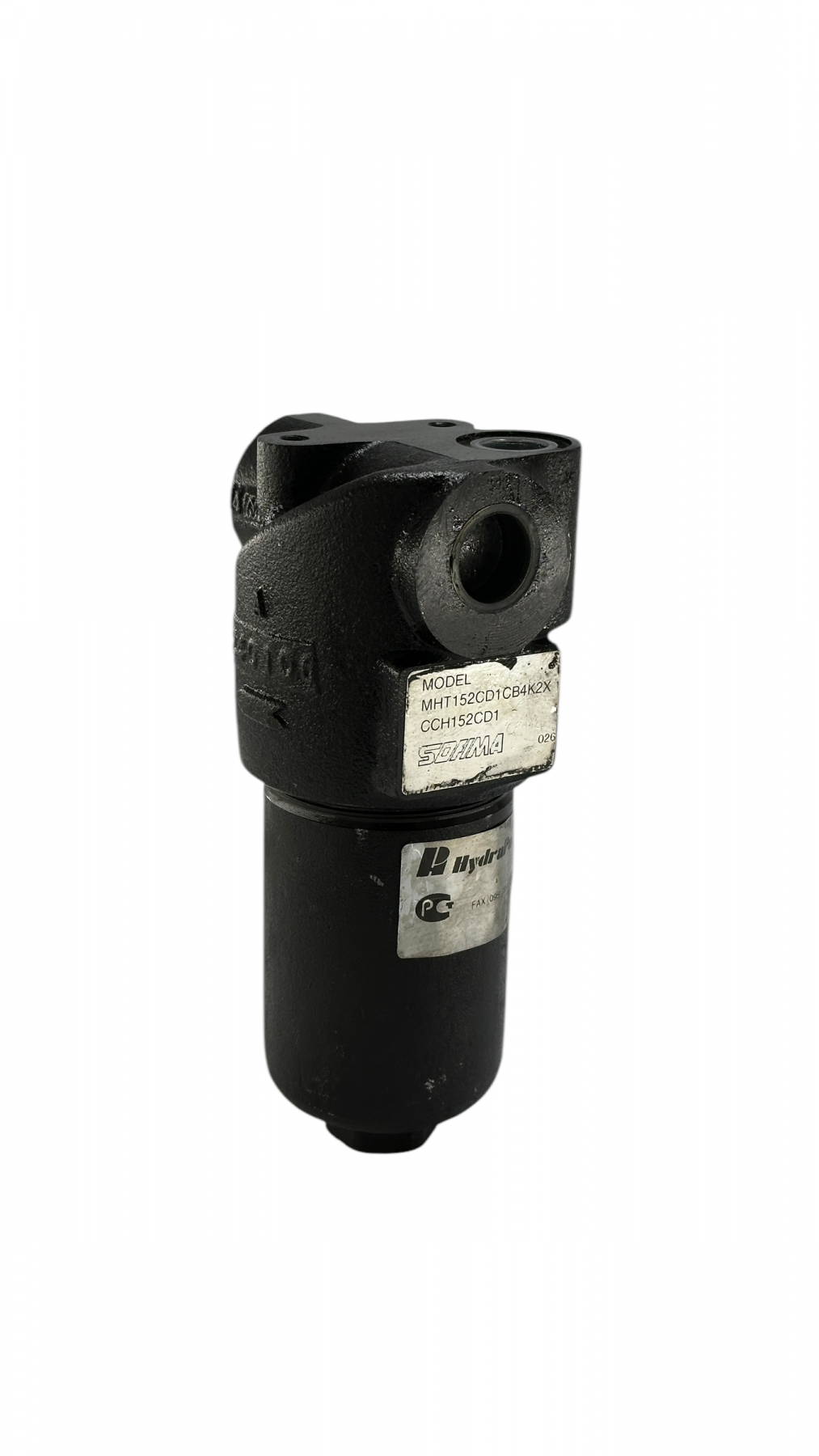

Напорный гидравлический фильтр MHT152CD1CB4K2X (производства SOFIMA / MP Filtri) представляет собой высоконапорный фильтр линейного монтажа, предназначенный для защиты чувствительных компонентов гидросистемы от механических микрочастиц и загрязнений.
Технические характеристики
| Параметр | Значение / Спецификация |
|---|---|
| Тип фильтра | Напорный, линейного монтажа (In-line) |
| Максимальное рабочее давление | 420 бар (высокое давление) |
| Номинальный расход (пропускная способность) | 50 л/мин |
| Тонкость фильтрации | 10 мкм (номинальная) |
| Материал фильтроэлемента | Специальная бумага (CD — пропитанная целлюлоза) |
| Перепускной (байпасный) клапан | Встроенный, давление срабатывания 6 бар (600 kPa) |
| Присоединительная резьба (вход/выход) | G 3/4" (BSP) |
| Индикатор загрязненности | Реле давления с термостатом (K2), посадочное отверстие M20x1.5 |
| Масса в сборе | Около 4.6 кг |
Описание и особенности конструкции
- Назначение: Фильтр устанавливается непосредственно в напорную магистраль перед исполнительными механизмами (клапанами, гидрораспределителями, гидромоторами) для обеспечения максимального класса чистоты рабочей жидкости.
- Устройство: Состоит из массивного чугунного или стального корпуса, способного выдерживать пиковые нагрузки до 420 бар, резьбовой колбы (стакана) и сменного фильтрующего элемента.
- Защита системы: Наличие байпасного клапана на 6 бар защищает фильтроэлемент от разрушения, а гидросистему от масляного голодания при холодном пуске или критическом загрязнении шторы.
- Контроль состояния: Комбинированный датчик K2 (реле давления + термостат) исключает ложные срабатывания индикатора при работе на непрогретом, вязком масле.
Посимвольный разбор кода
- MHT — Серия фильтра. Высоконапорный магистральный фильтр (рабочее давление до 420 бар).
- 152 — Типоразмер корпуса. Определяет габариты и номинальную пропускную способность (в данном случае до 50 л/мин).
- C — Наличие байпасного (перепускного) клапана. Давление срабатывания составляет 6 бар.
- D1 — Способ монтажа и тип уплотнений. Линейное резьбовое подключение, уплотнения NBR (нитрильный каучук, стандарт для минеральных масел).
- C — Тип фильтрующего материала. Означает специальную целлюлозу (бумагу) с пропиткой.
- B4 — Тонкость фильтрации. Номинальный рейтинг 10 мкм.
- K2 — Тип индикатора загрязнения. Электрическое реле давления (сигнализатор) со встроенным термостатом (блокирует ложные срабатывания, пока масло холодное).
- X — Модификация / Специальное исполнение. Стандартный код завода-изготовителя, подтверждающий базовую комплектацию и резьбу G 3/4" (BSP).
