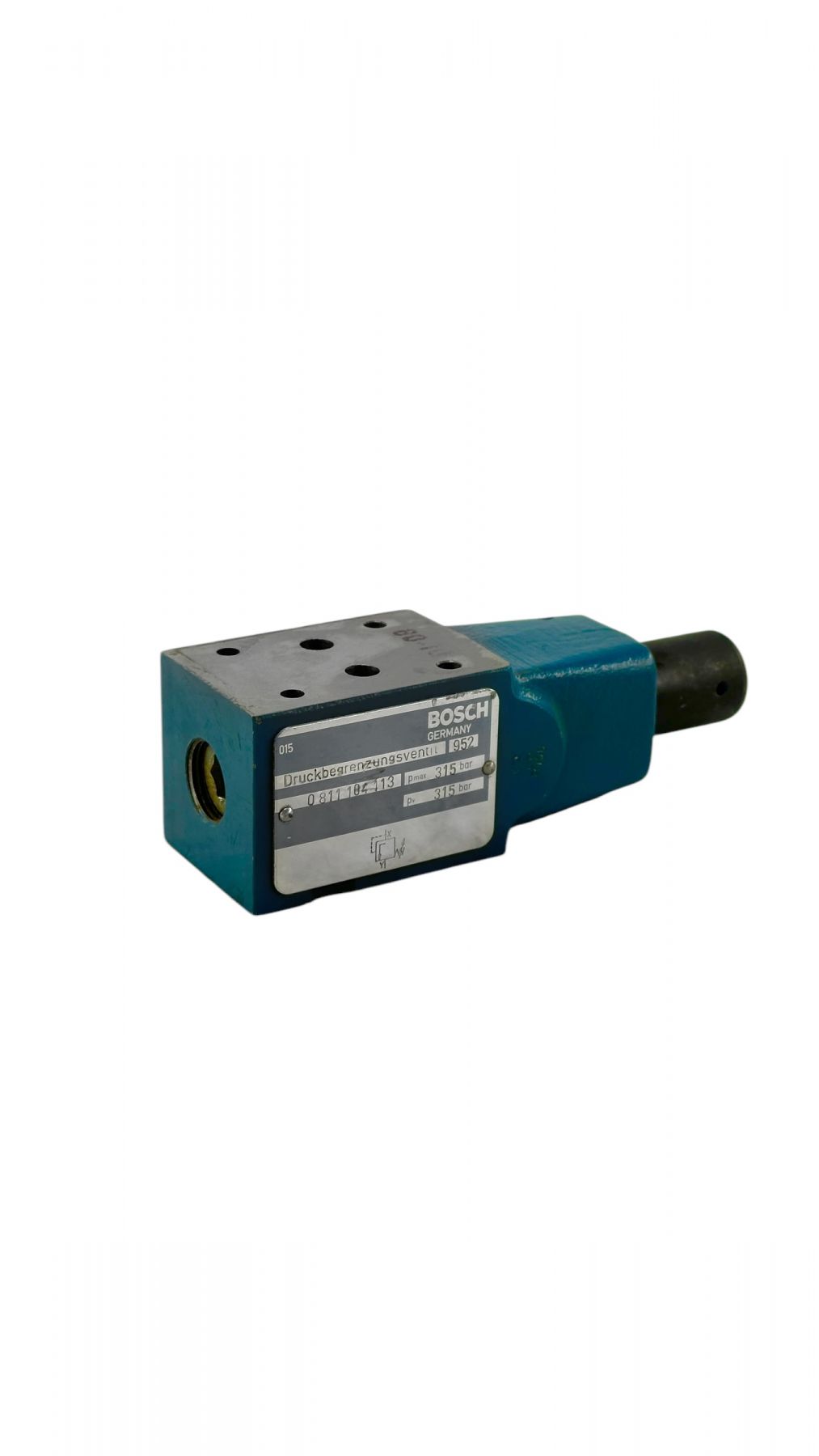

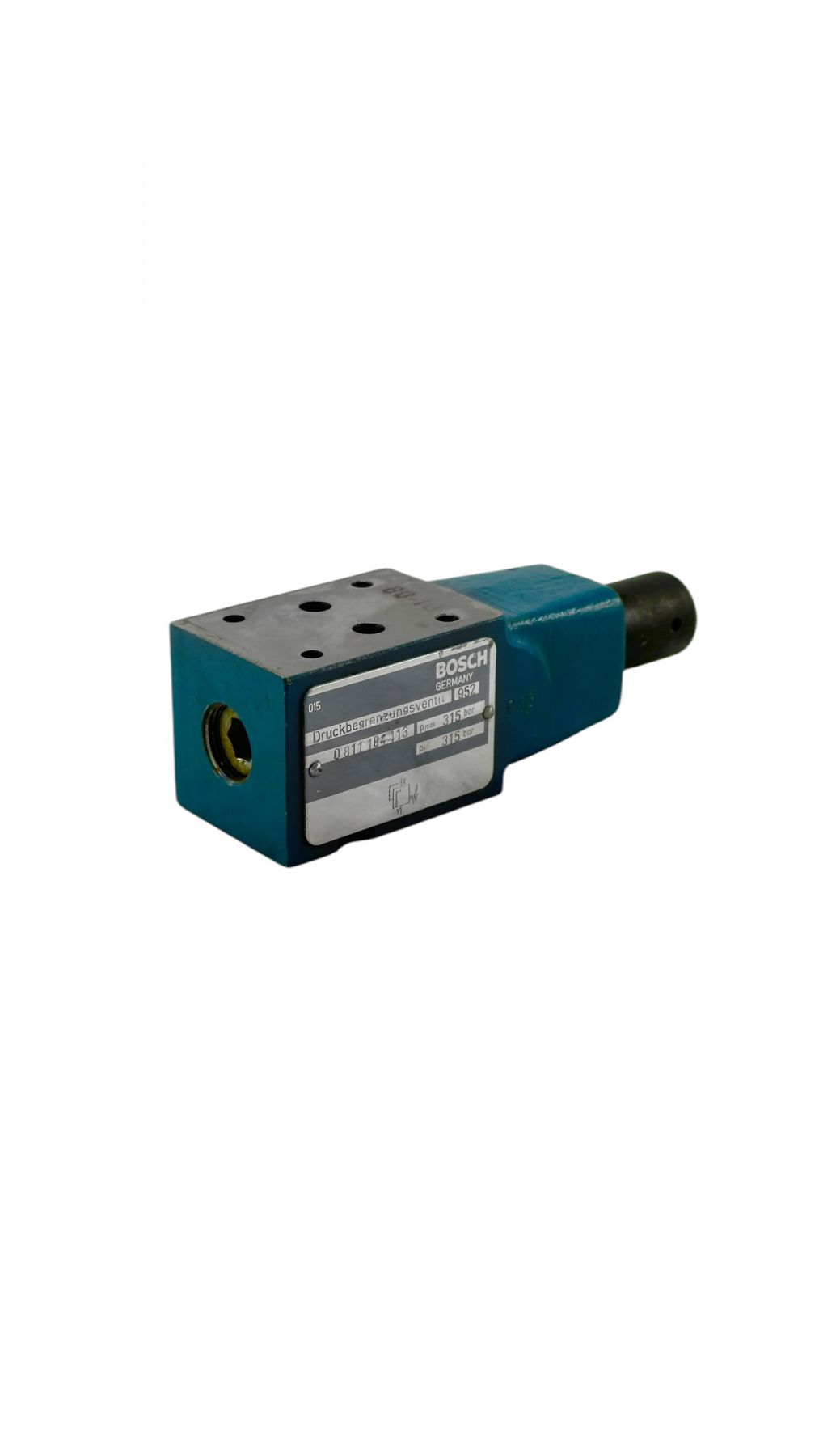

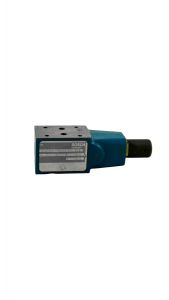

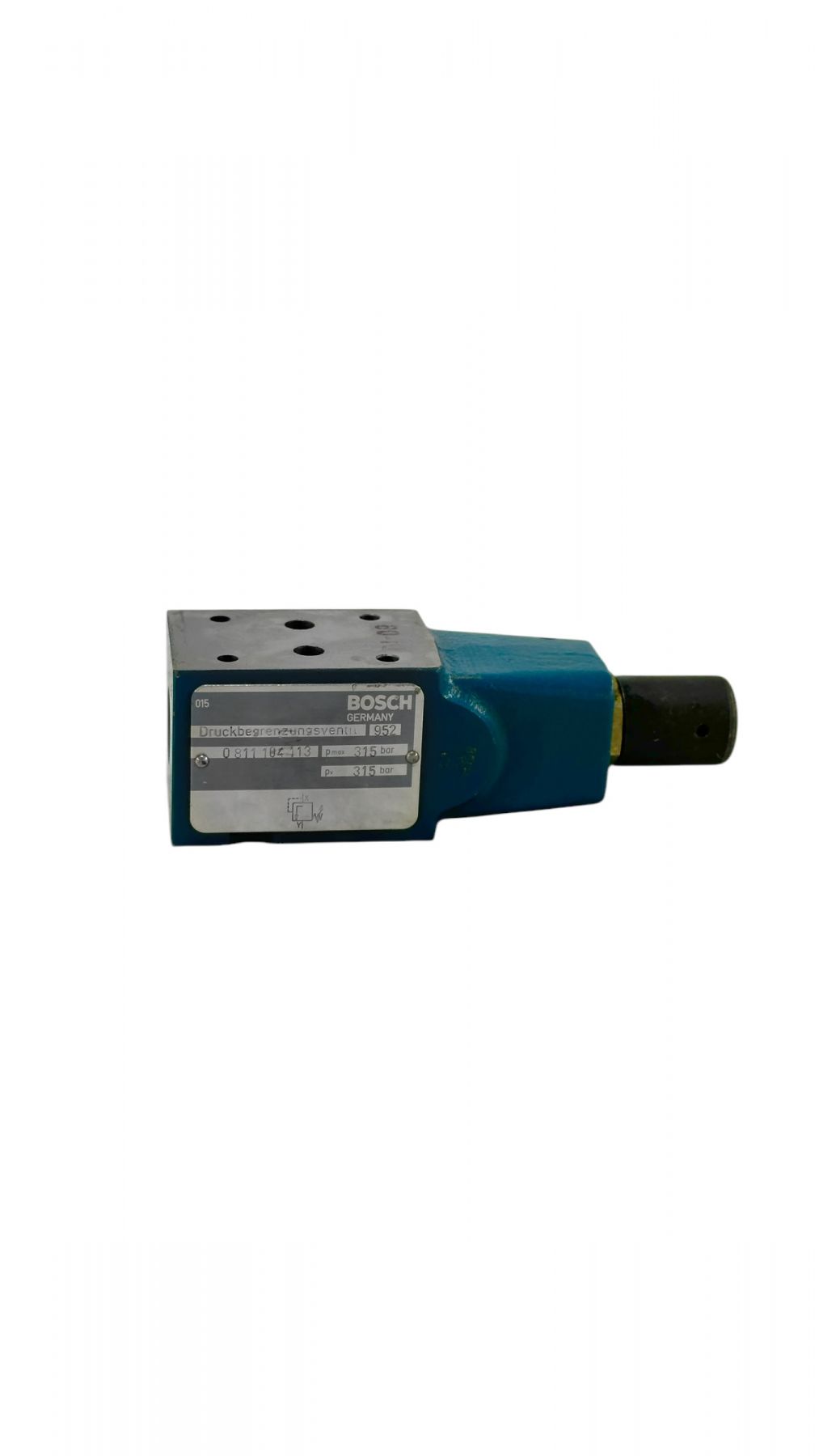

Гидроклапан Bosch Rexroth с артикулом 0 811 104 113 — это предохранительный клапан давления (клапан сброса) непрямого действия, выполненный в виде промежуточной плиты (Sandwich plate).
ехнические характеристики
| Параметр | Значение |
|---|---|
| Модель | ZDBT–XP2–1X/315 |
| Типоразмер (NG) | 6 |
| Макс. рабочее давление | 350 бар (в порту P) |
| Диапазон настройки давления | до 315 бар |
| Максимальный расход | 3 л/мин |
| Монтажная поверхность | ISO 4401-03-02-0-05 |
| Масса | ~1,66 кг |
| Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51524 |
| Температура жидкости | от –20 до +80 °C |
Описание и назначение
Клапан серии ZDBT используется в качестве пилотного клапана управления для дистанционного ограничения давления в гидросистемах с большими расходами.
- Конструкция "сэндвич": Устанавливается между основным направляющим гидрораспределителем и монтажной плитой, что экономит место и упрощает разводку труб.
- Тип настройки: Ручная регулировка с помощью поворотной ручки (маховика) с контргайкой.

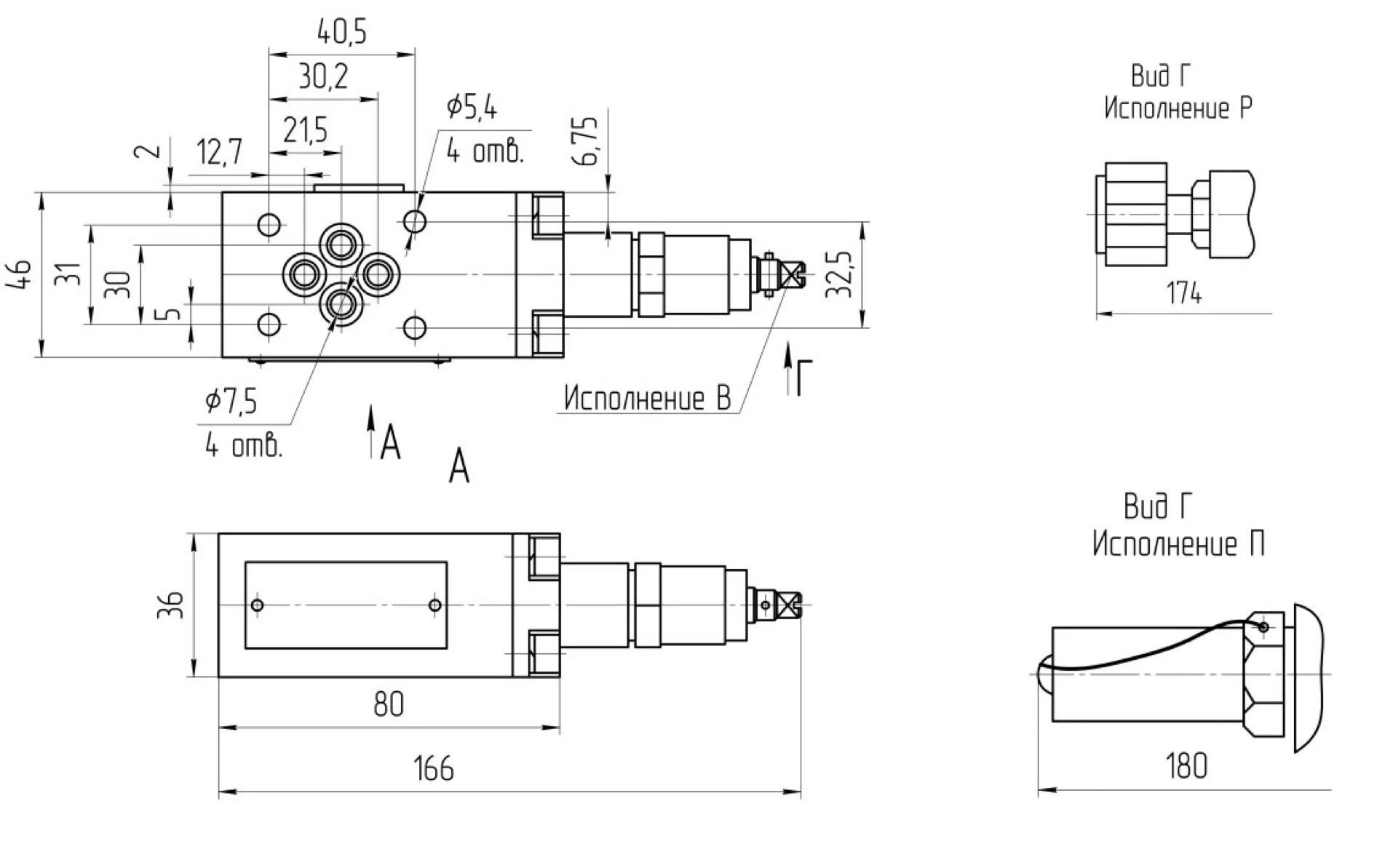

Конструкция
Клапан состоит из следующих основных узлов:
- Корпус плиты (1): С каналами P, T, A, B для прохода жидкости.
- Запорный элемент (2): Конус (поппет), обеспечивающий герметичное закрытие в седле.
- Седло клапана (3): Прецизионно обработанная поверхность для посадки конуса.
- Элемент регулировки (4): Поворотный механизм для сжатия пружины.
- Пружина (5): Задает усилие прижатия конуса, определяя давление срабатывания.
Принцип работы: В исходном положении пружина прижимает конус к седлу, перекрывая канал P. Когда давление в системе достигает установленного значения, гидравлическая сила преодолевает сопротивление пружины, конус приподнимается, и излишки жидкости сбрасываются из порта P в порт T.
