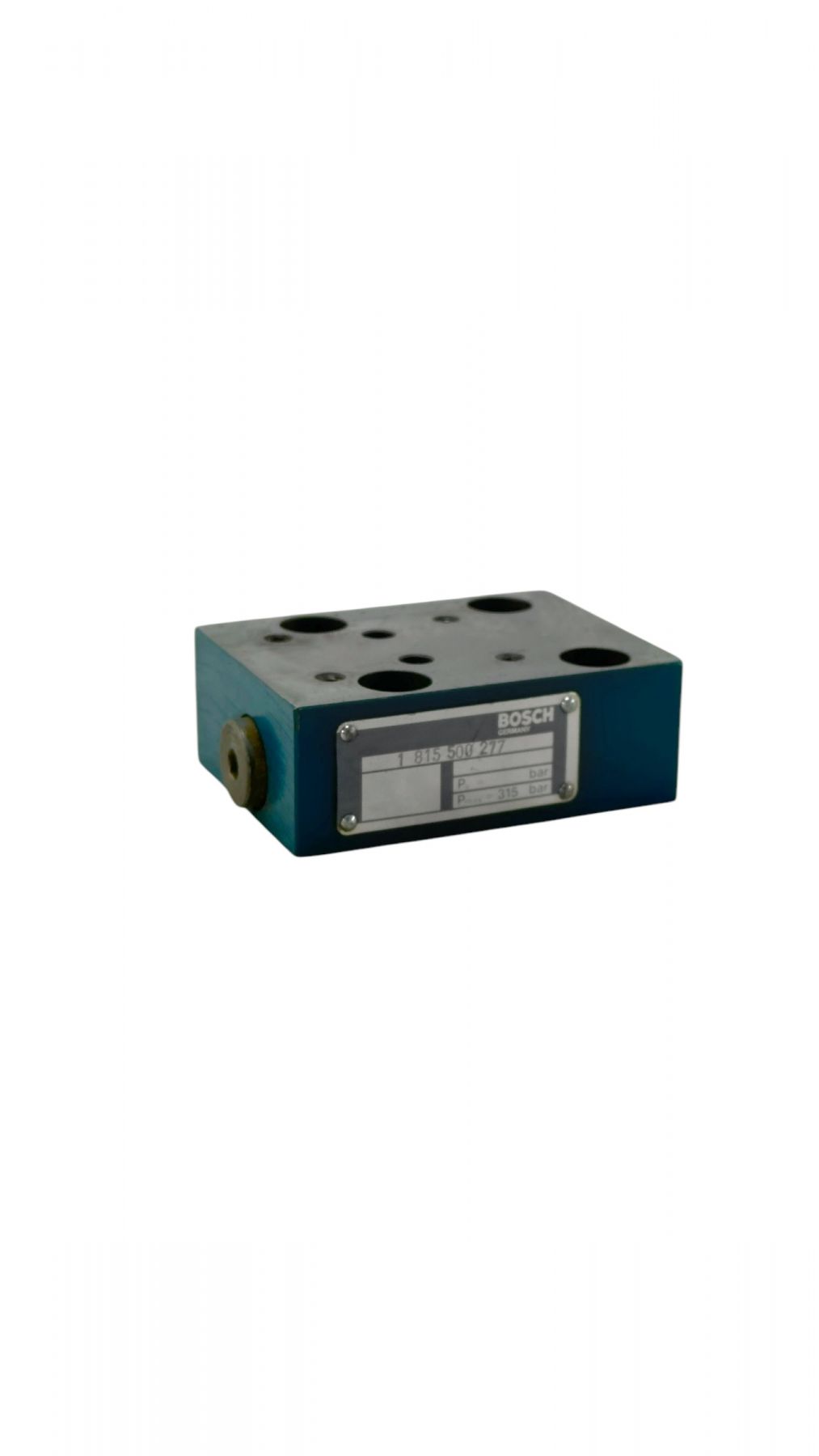

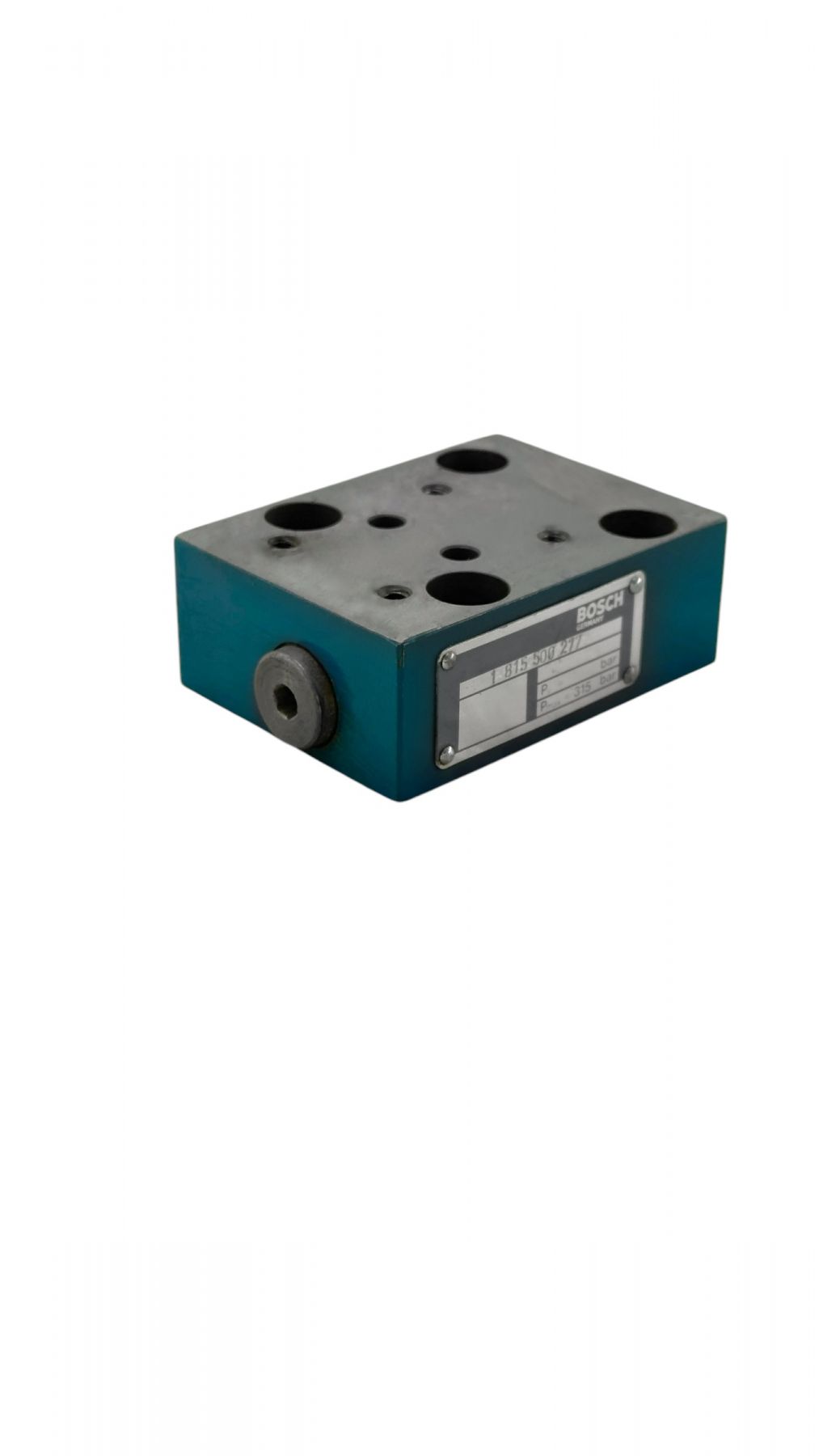

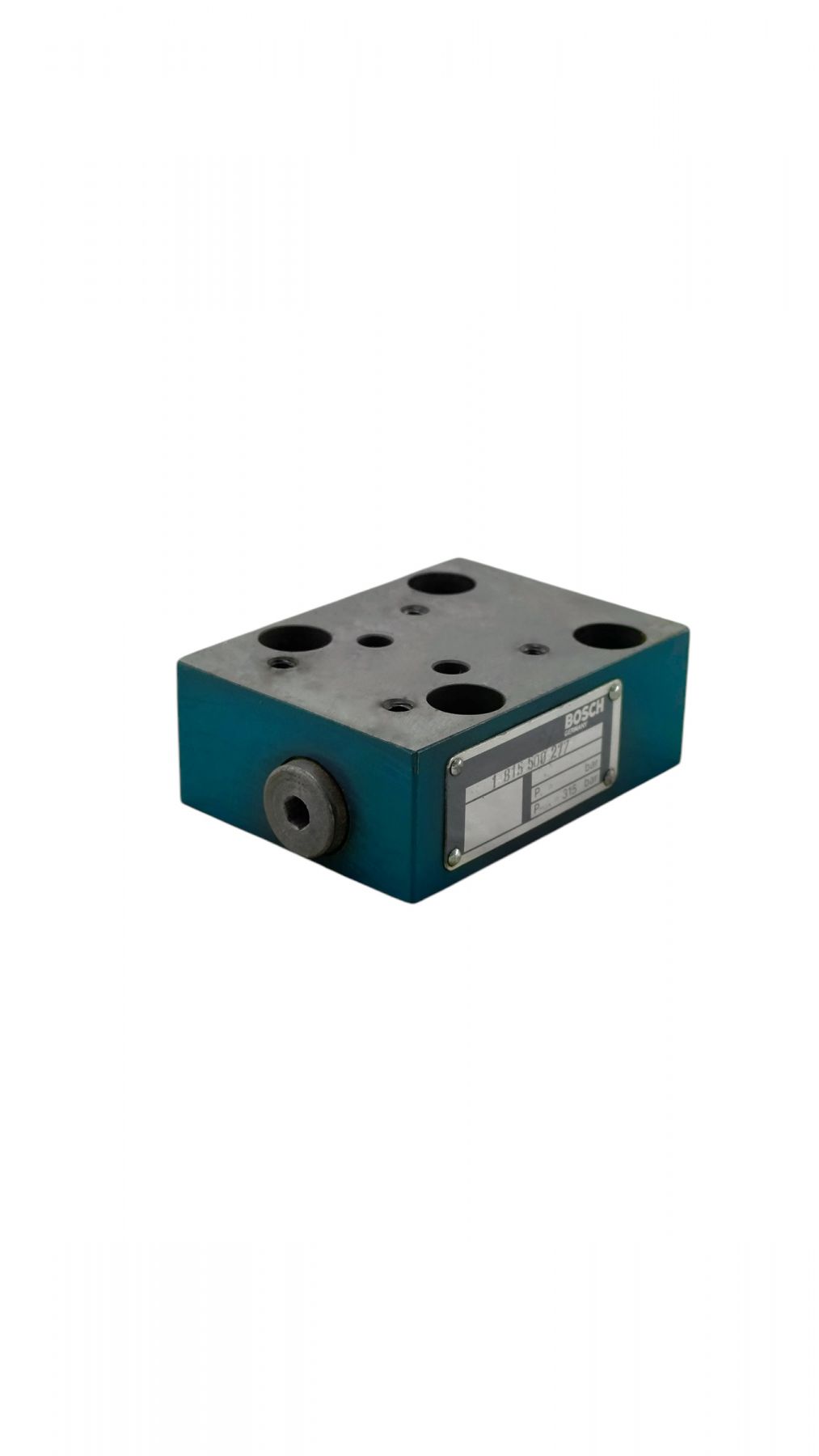

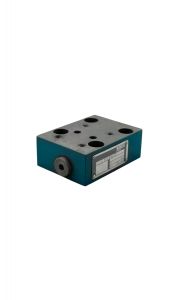

Гидроклапан Bosch с артикулом 1 815 500 277 представляет собой крышку логического клапана (Logic Cover) или клапан управления давлением встраиваемого (картриджного) типа. Он предназначен для установки в гидроблоки оборудования, такого как термопластавтоматы (например, Ferromatik Milacron).
Технические характеристики
Ниже приведены основные параметры устройства на основе доступных спецификаций:
| Параметр | Значение |
|---|---|
| Производитель | Bosch / Bosch Rexroth |
| Тип | Крышка для встраиваемого клапана (Cartridge cover) |
| Типоразмер (NG) | NG16 |
| Макс. рабочее давление | 315 бар (в некоторых сериях до 350 бар) |
| Назначение | Управление давлением (Pressure valve) |
| Вес | ~0,5 кг (нетто) / до 1,4 кг в сборе |
| Размеры изделия | Примерно 101 x 76 x 51 мм (4 x 3 x 2 дюйма) |
| Тип монтажа | Присоединение через плиту (Sub-plate / Manifold) |
Описание и применение
Этот компонент является частью двухлинейной встраиваемой технологии (2-way cartridge valves).
- Маркировка: В каталогах может встречаться под кодом серии LFR16DBE49-1X/.
- Функция: Используется как верхняя функциональная часть (крышка), которая герметизирует посадочное отверстие картриджа в манифольде и обеспечивает гидравлическое соединение между основным клапаном и вспомогательными пилотными устройствами.

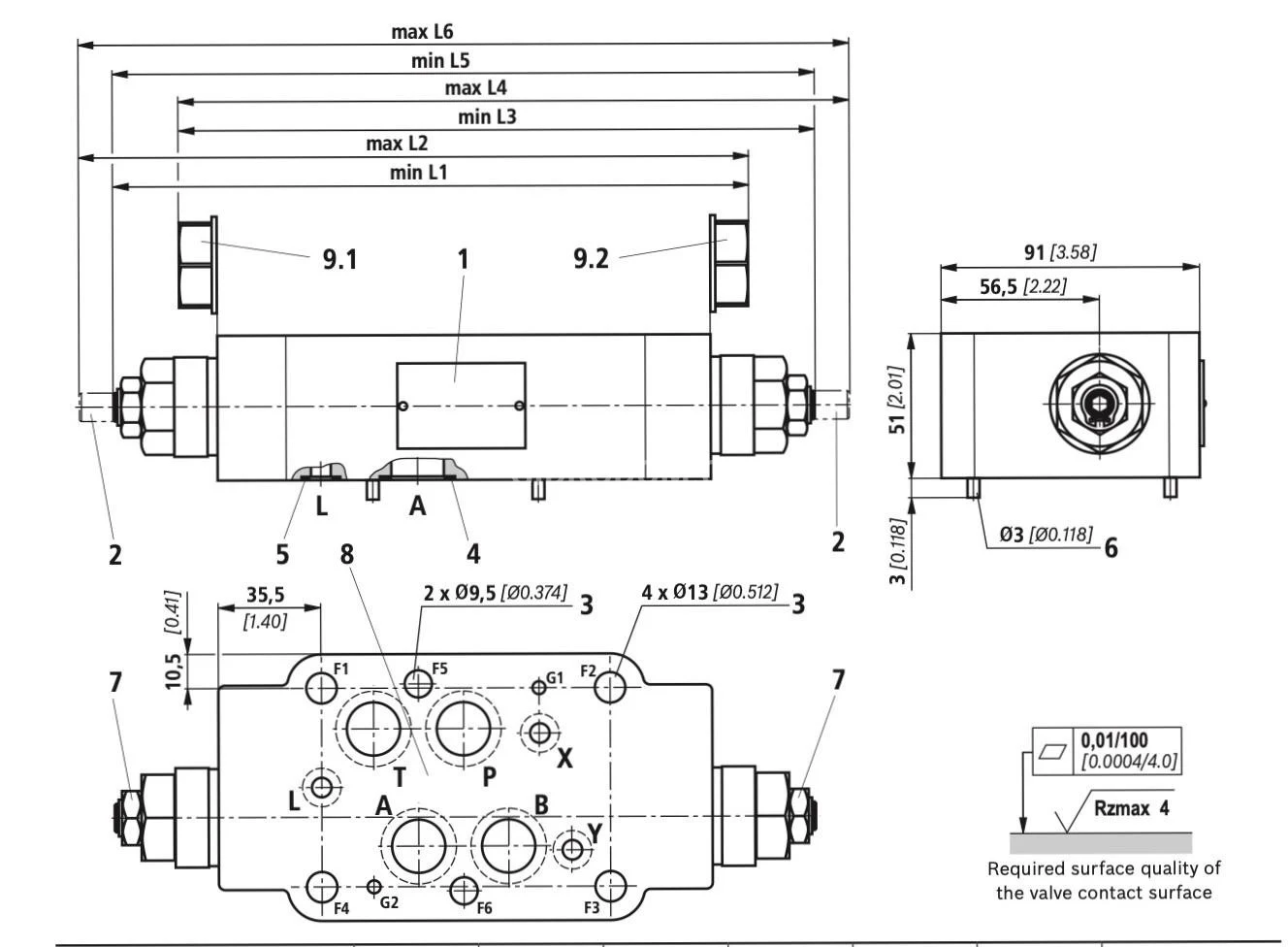

Конструкция
Конструктивно устройство состоит из следующих элементов:
- Стальной корпус (крышка): Обеспечивает механическую прочность и содержит каналы управления.
- Управляющие каналы: Отверстия (порты X, Y, Z), через которые подается давление для открытия или закрытия основного запорного элемента.
- Посадочная поверхность: Выполнена по стандарту ISO 7368 для обеспечения герметичности и взаимозаменяемости.
- Уплотнения: Встроены в основание для предотвращения утечек рабочей жидкости.
