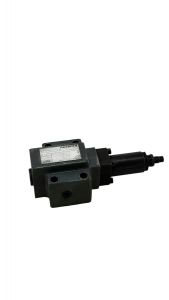

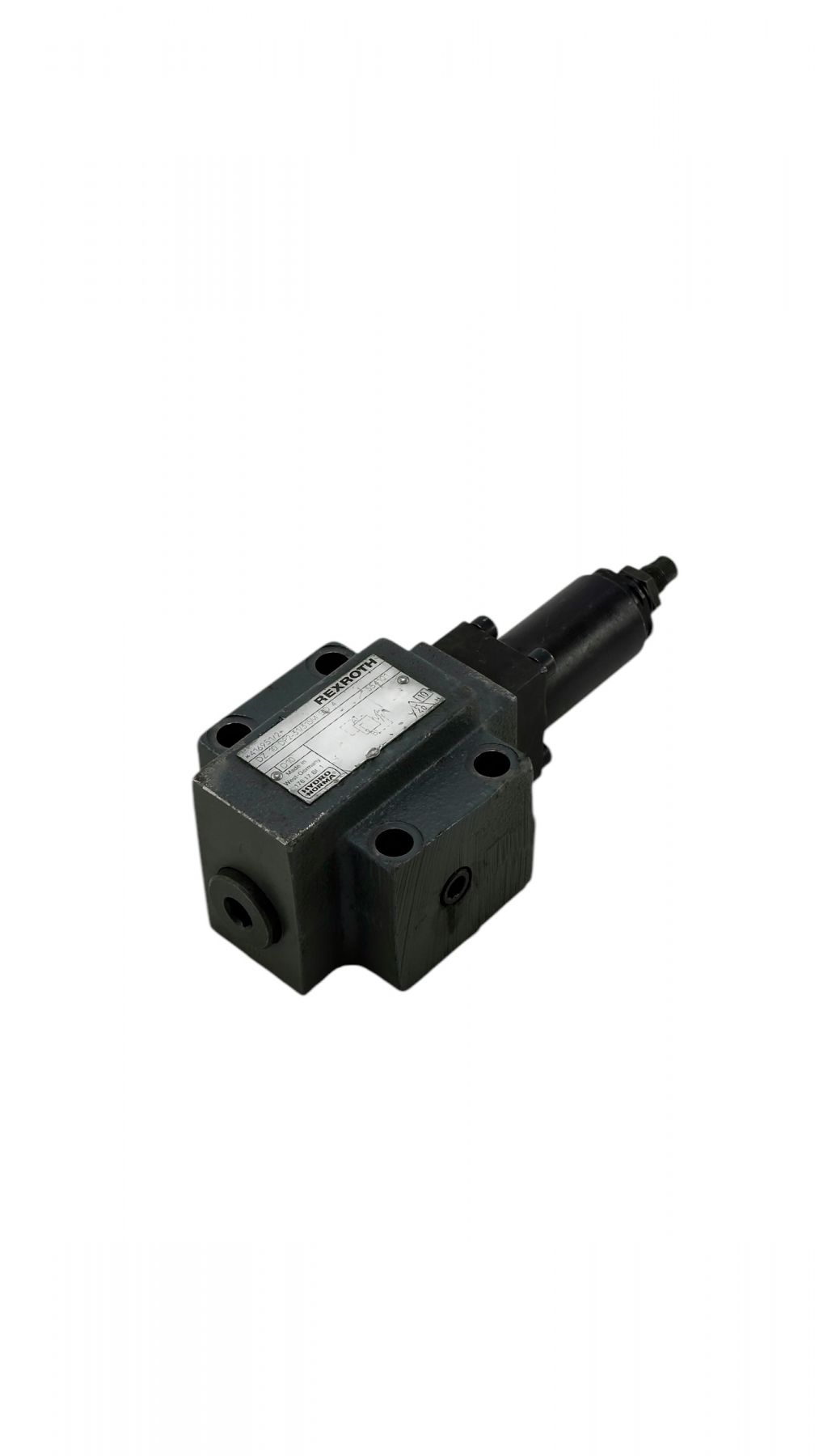

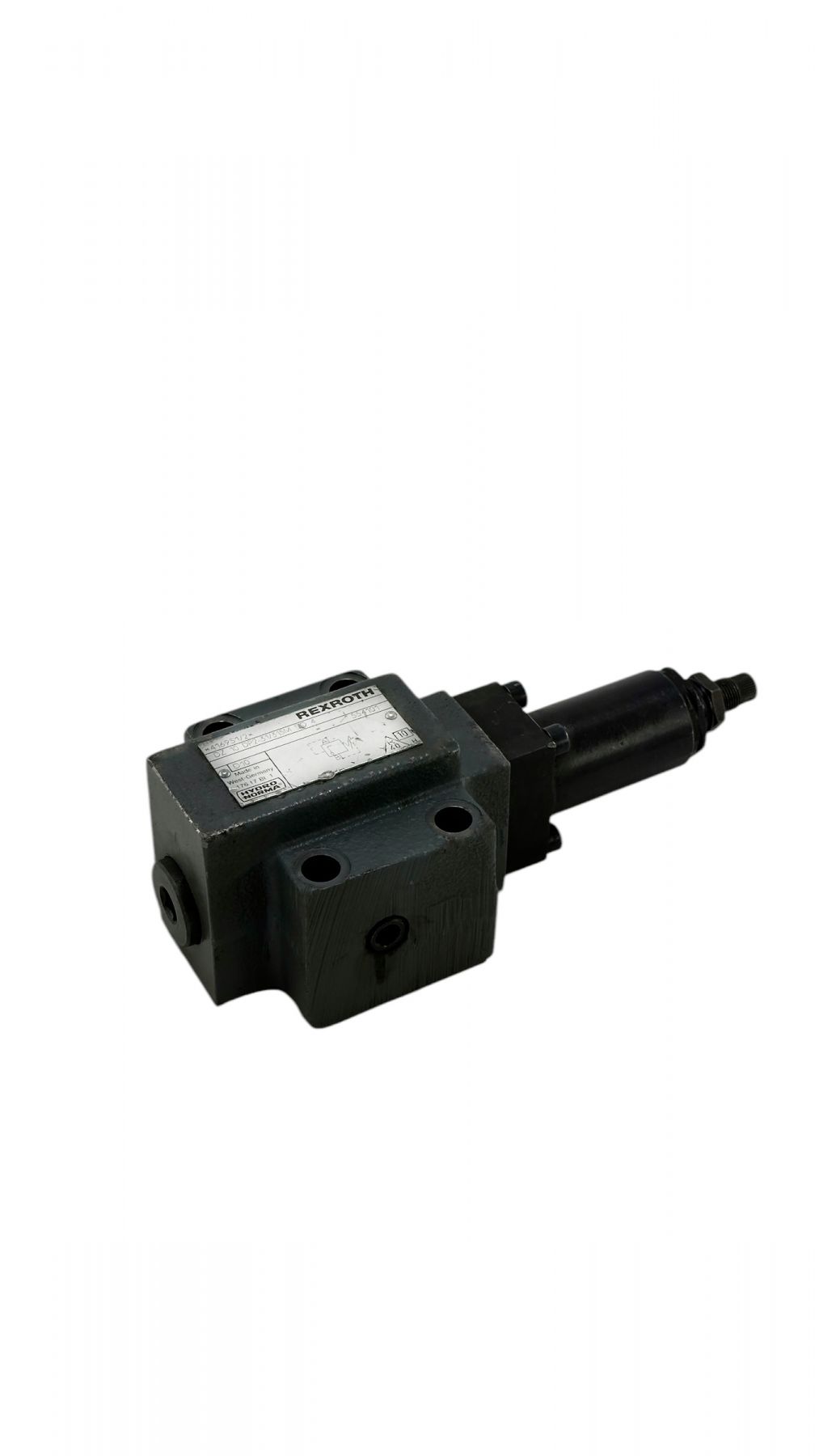

Гидроклапан DZ10 DP1-30/25 — это клапан последовательности (давления) прямого действия, производимый компанией Bosch Rexroth и широко применяемый в путевой технике Plasser & Theurer. Он используется для подключения или переключения гидравлического контура при достижении определенного уровня давления.
Технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер (Ду) | 10 мм |
| Максимальное рабочее давление | до 210 бар |
| Диапазон настройки давления (вторичное) | до 25 бар |
| Максимальный расход | до 80 л/мин |
| Рабочая жидкость | Минеральное масло (HL, HLP) по DIN 51524 |
| Диапазон температур жидкости | от –30 °C до +80 °C (для уплотнений NBR) |
| Вес | ~1.2 кг |
Расшифровка маркировки (DZ10 DP1-30/25)
Маркировка клапана содержит ключевые конструктивные параметры:
- DZ — Клапан последовательности (Pressure sequence valve).
- 10 — Типоразмер (Номинальный диаметр 10 мм).
- DP — Прямое управление (Direct operated).
- 1 — Тип регулировки: поворотная ручка (Rotary knob).
- 30 — Серия изделия (от 30 до 39, габаритные размеры неизменны).
- 25 — Максимальное давление настройки: 25 бар.
Описание и конструкция
Принцип действия:
Клапан DZ10 DP работает как нормально закрытый клапан. Он удерживается в закрытом состоянии пружиной. Когда давление в канале P (вход) преодолевает усилие пружины, настроенное регулировочным элементом, золотник перемещается, открывая поток к каналу A (выход).
Клапан DZ10 DP работает как нормально закрытый клапан. Он удерживается в закрытом состоянии пружиной. Когда давление в канале P (вход) преодолевает усилие пружины, настроенное регулировочным элементом, золотник перемещается, открывая поток к каналу A (выход).
Конструктивные особенности:
- Монтаж: Предназначен для плитового (стыкового) монтажа, схема отверстий соответствует стандарту ISO 5781-06-07-0-00.
- Регулировка: Осуществляется вручную с помощью поворотной ручки. Существуют версии с защитным колпачком или замком, но код «1» указывает на стандартную ручку.
- Уплотнения: Стандартно используются уплотнения NBR (бутадиен-нитрильный каучук), подходящие для стандартных минеральных масел.
- Опции: Клапан может оснащаться встроенным обратным клапаном для обеспечения свободного потока в обратном направлении (от A к P), что часто встречается в системах Plasser & Theurer.
