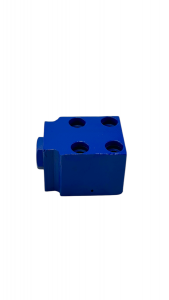

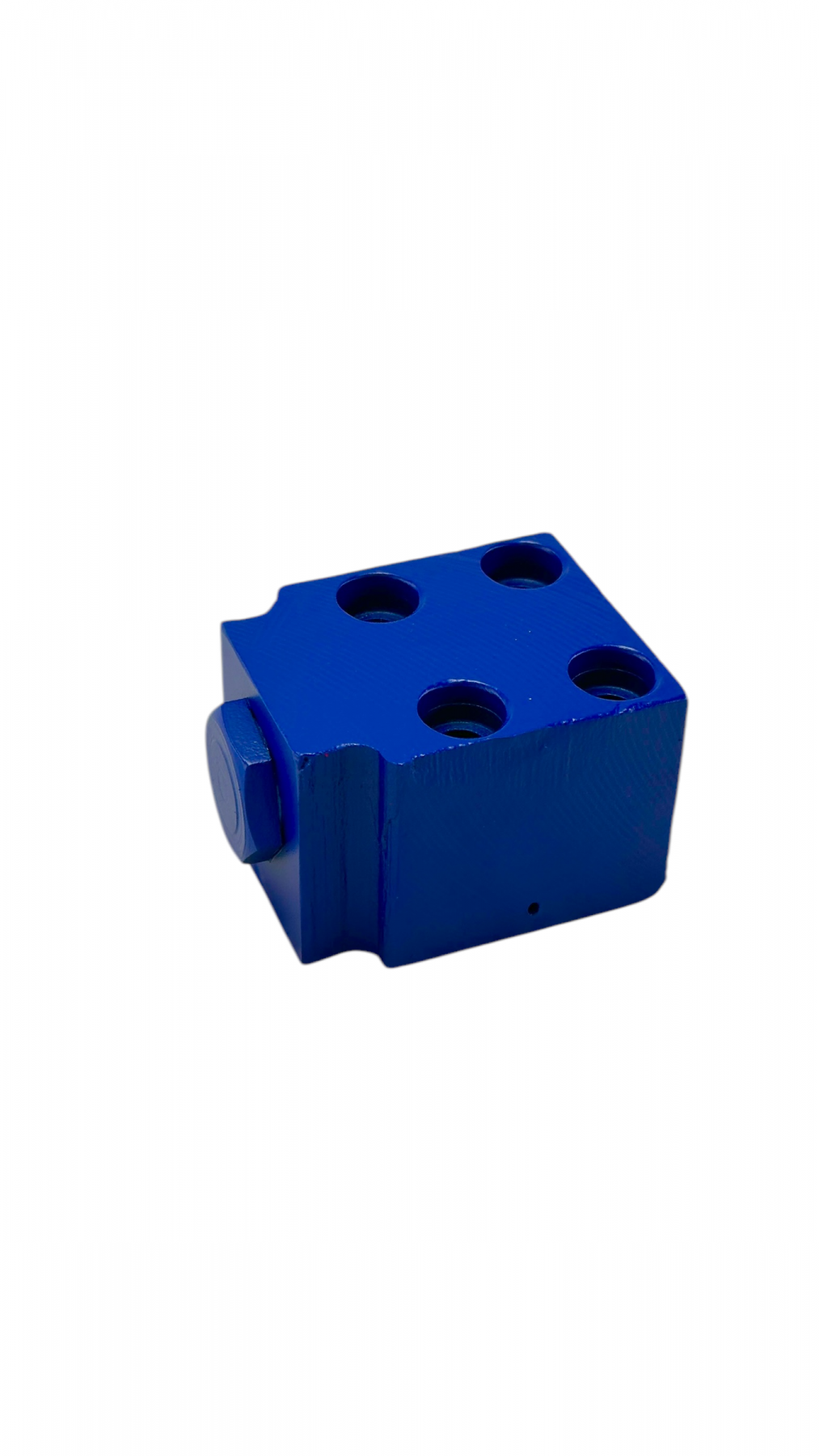

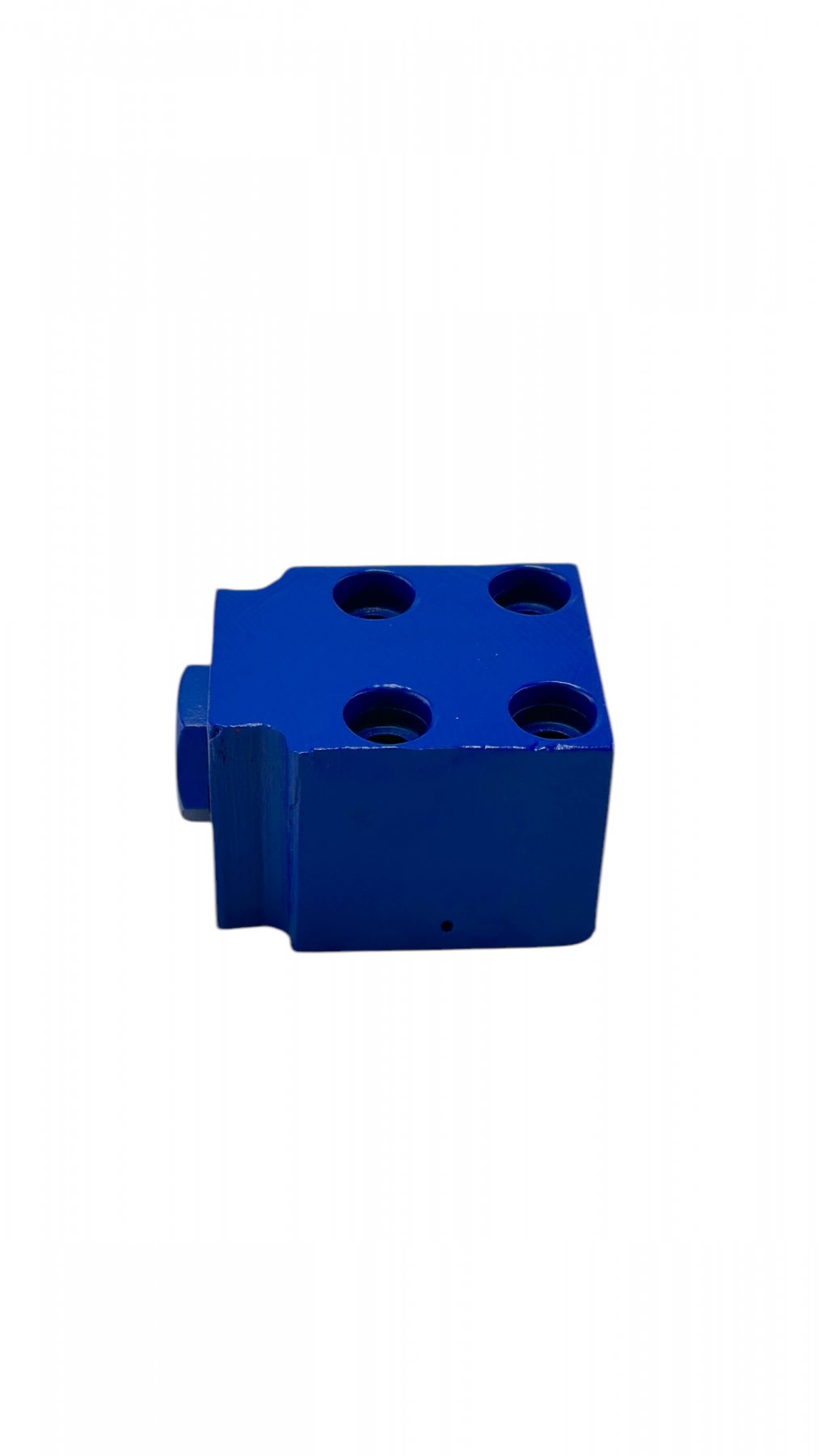

Гидроклапан обратный ПГ51-22

Основные параметры клапана:

 Диаметр условного прохода - 10 мм

Давление нагнетания ном. - 20 МПа

Расход рабочей жидкости ном. - 32 л/мин

Тип монтажа: стыковой

    Клапаны обратные типа ПГ51-2 предназначены для обеспечения одностороннего потока жидкости в гидросистемах станков и других машин. Они функционируют при температуре окружающей среды от +1 до +55 °C на минеральных маслах ВНий НП-403 по ГОСТ 16728-78, а также на гидравлических маслах ИГП-18, ИГП-30 и ИГП-38 по ТУ 38-101-413-80 при температуре масла от 0 до +70 °C с заданной фильтрацией 25 мкм. Класс чистоты масла должен быть не ниже 14 по ГОСТ 17216-71. Использование других масел с аналогичными характеристиками и кинематической вязкостью от 10 до 250 мм²/с также допускается.

При заказе обратного клапана с условным проходом 20 мм, предназначенного для работы в умеренном и холодном климате, следует указать пример условного обозначения с категорией размещения 4 (по ГОСТ 15150-69).

Клапаны обратные типа ПГ51-2, изготавливаются в притычном исполнении. В их корпусе установлен клапан, который разделяет каналы А и Б и прижат к запорной фаске корпуса пружиной. Направляющее отверстие клапана уплотнено пробкой с резиновым кольцом, а уплотнение стыковой поверхности осуществляется двумя резиновыми кольцами.

При подаче масла под давлением в канал Б клапан отжимается от запорной фаски и масло проходит в канал А. Если изменяется направление потока, то масло через канал А и отверстие В поступает в надклапанную полость, прижимая клапан к фаске и закрывая проход масла в канал Б. Ремонтные работы, включая подтягивание винтов и пробки, нельзя проводить при работающем гидроприводе и наличии давления в системе.

Перед установкой клапана необходимо удалить консервационную смазку с его внешних поверхностей, используя ветошь или бязь, смоченные в бензине или уайт-спирите, а затем обдуть теплым воздухом или насухо протереть. Клапан устанавливают на гидропанели и крепят четырьмя винтами по ГОСТ 11738-84 с прочностью не ниже 8.8. Размеры винтов для крепления клапанов составляют: для НГ51-22 - М10х60, для ПГ51-24 - M12x70. Монтаж клапана возможен в различных положениях. В процессе эксплуатации важно следить за чистотой масла, так как загрязнения на запорных фасках могут нарушить герметичность.
