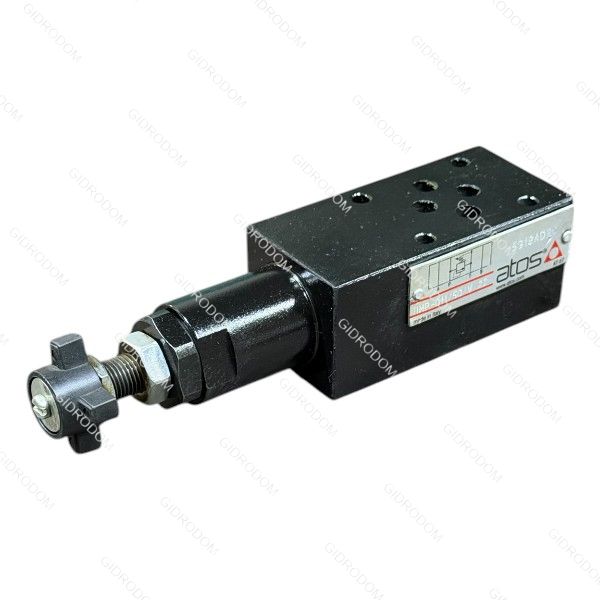

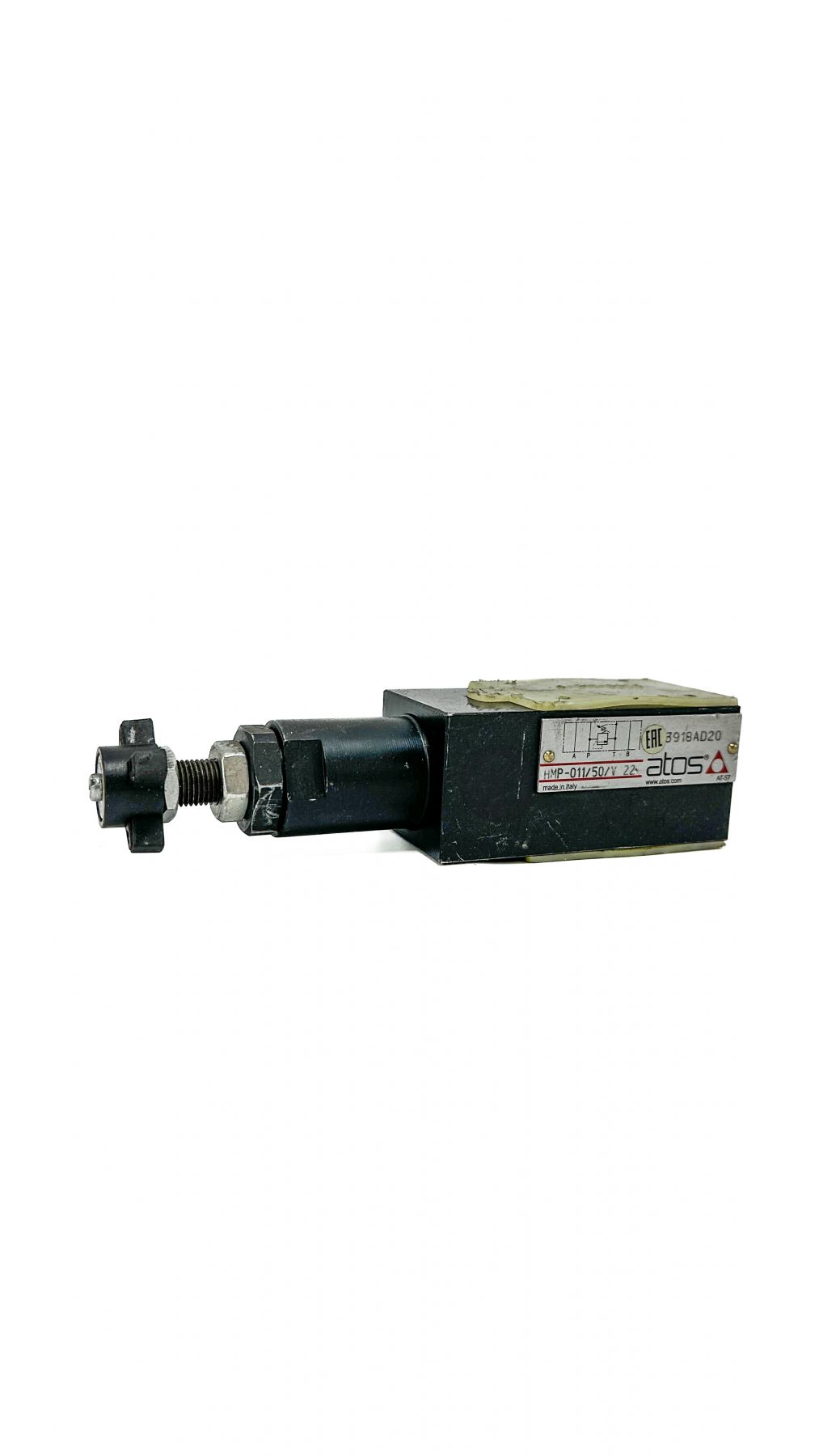

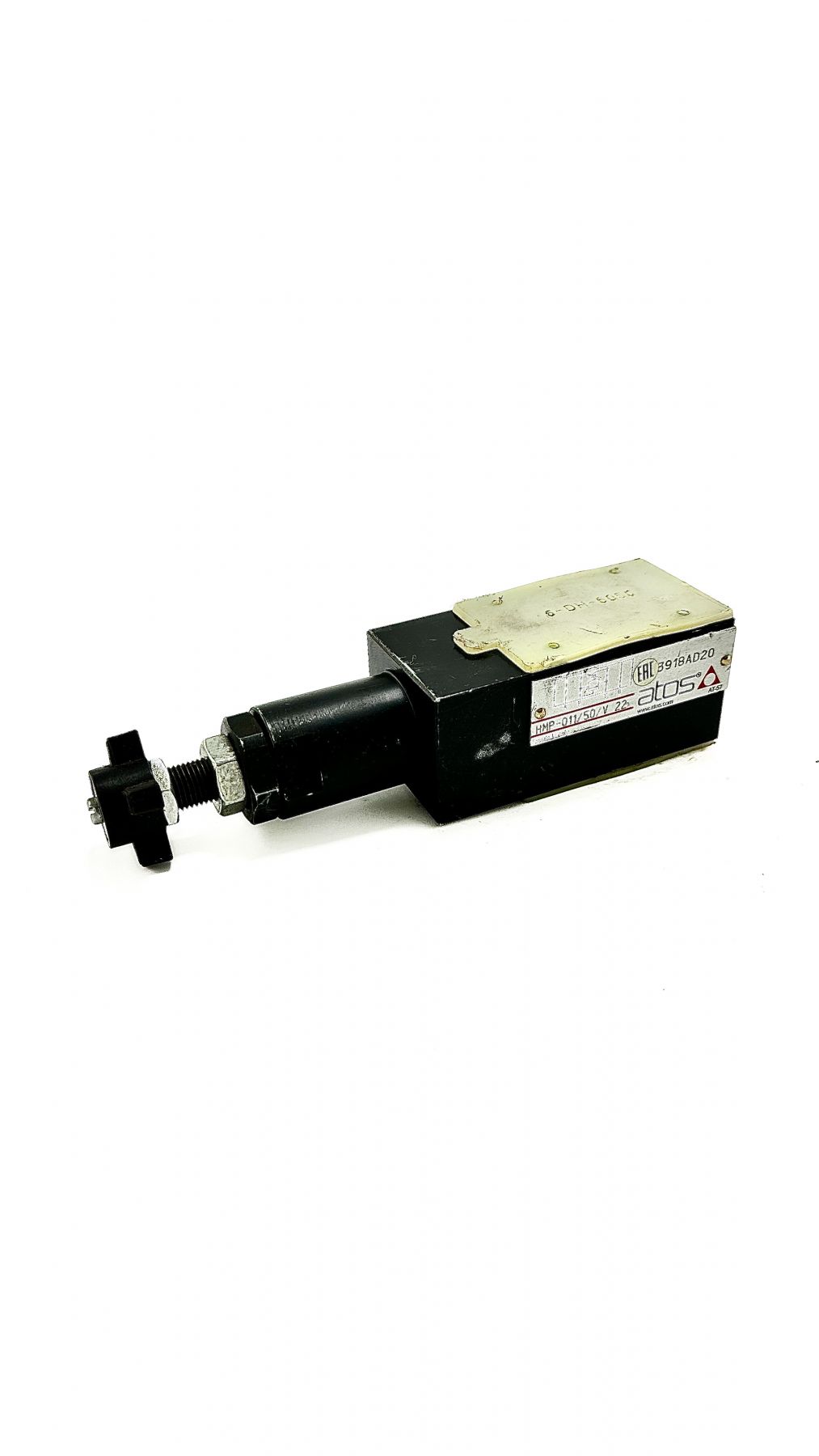

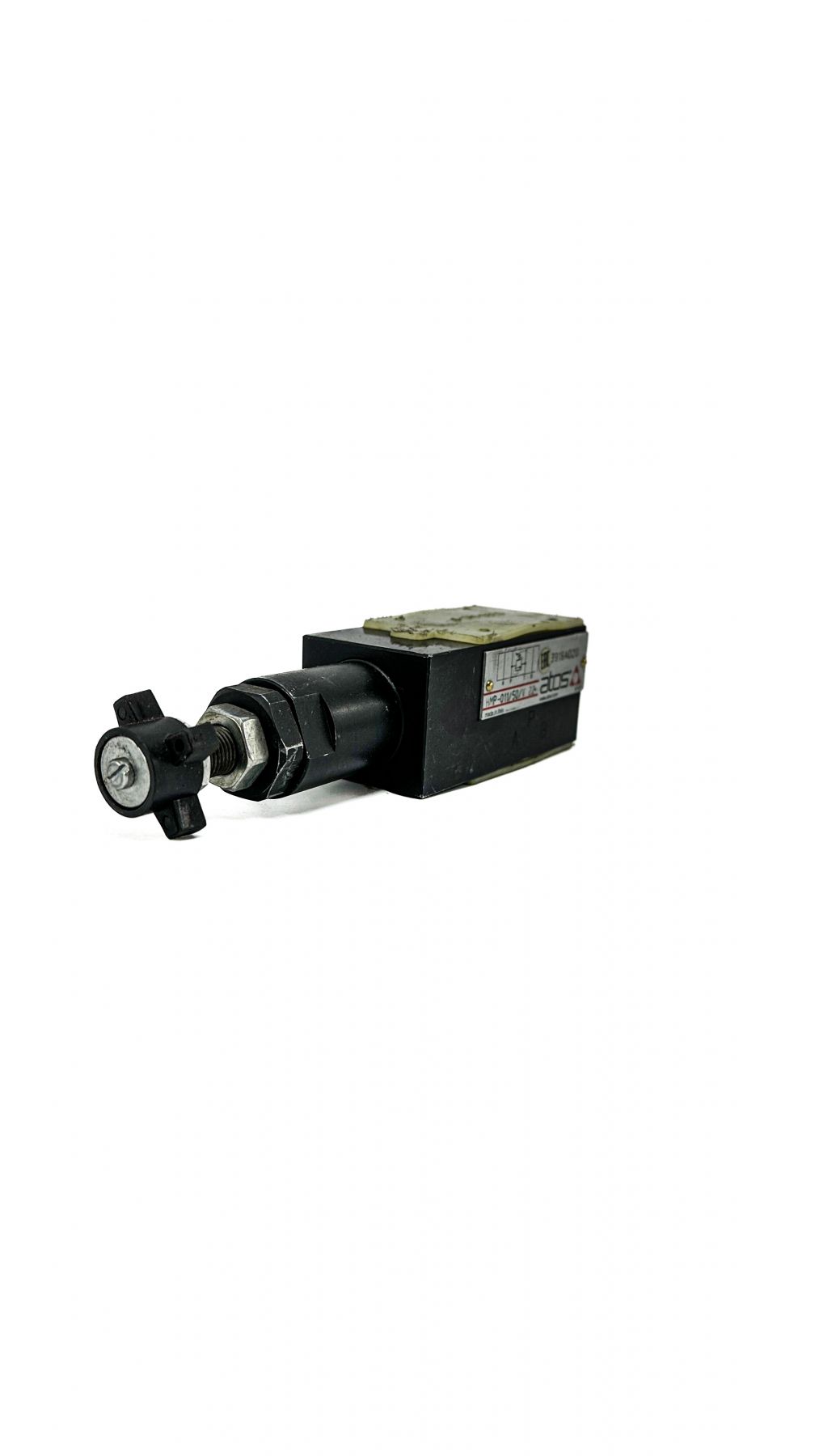

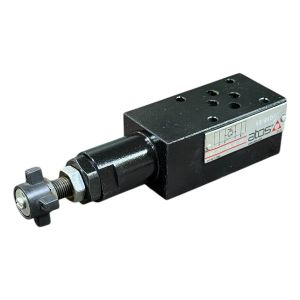

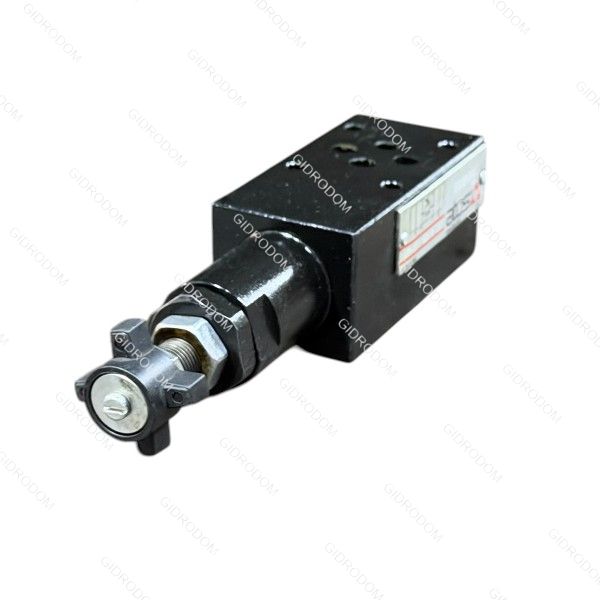

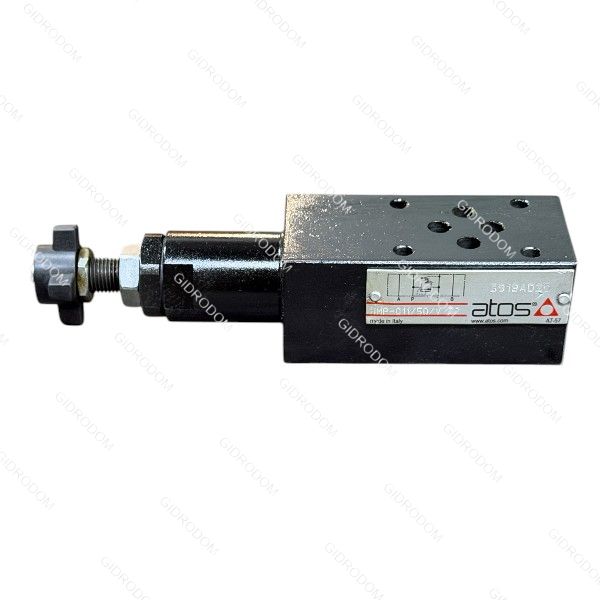

Предохранительный гидроклапан HMP-011/50 — это клапан прямого действия модульного монтажа, предназначенный для защиты гидравлических систем от перегрузок по давлению. Он ограничивает максимальное давление в линии, сбрасывая избыток рабочей жидкости в бак.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип клапана | Предохранительный, модульный (плиточный) |
| Типоразмер (Ду) | 06 (CETOP 3) |
| Максимальное давление | 315 бар |
| Диапазон регулировки давления | до 50 бар |
| Максимальный расход | 35 л/мин |
| Рабочая жидкость | Минеральное масло (DIN 51524...535) |
| Вязкость жидкости | 15 — 100 сСт (допускается 2,8 — 500 сСт) |
| Класс чистоты жидкости | ISO 18/16/13 (фильтрация 20 мкм) |
| Температура среды | -20°C ... +60°C (уплотнения NBR) |
Описание и назначение
Клапаны серии HMP относятся к категории модульной аппаратуры. Модификация 011 означает, что клапан контролирует давление в линии P (напорная линия), сбрасывая поток в линию T. Индекс /50 указывает на калибровку пружины, обеспечивающую регулировку в диапазоне от минимального до 50 бар.
Основные преимущества:
- Компактность: устанавливается непосредственно под распределитель без использования труб.
- Простота настройки: регулировка осуществляется винтом (или рукояткой) со стопорной гайкой.
- Надежность: конструкция прямого действия обеспечивает высокую скорость срабатывания.
Конструкция
Конструктивно клапан состоит из стального корпуса, регулировочного элемента и запорного механизма:
- Корпус: имеет присоединительные отверстия, соответствующие стандарту CETOP 03.
- Запорный элемент (Полот): подпружиненный конус или шарик, который в нормальном состоянии прижат к седлу.
- Регулировочный узел: включает в себя пружину и регулировочный винт. При вращении винта изменяется степень сжатия пружины, что определяет давление открытия клапана.
- Линии управления: давление из линии P воздействует на площадь затвора. Как только сила давления превышает усилие пружины, затвор приоткрывается, соединяя линию P с линией T.
Модульный предохранительный клапан HMP-011/350 с прямым приводом предназначен для сброса давления. Он защищает гидросистему от превышения установленного давления.
