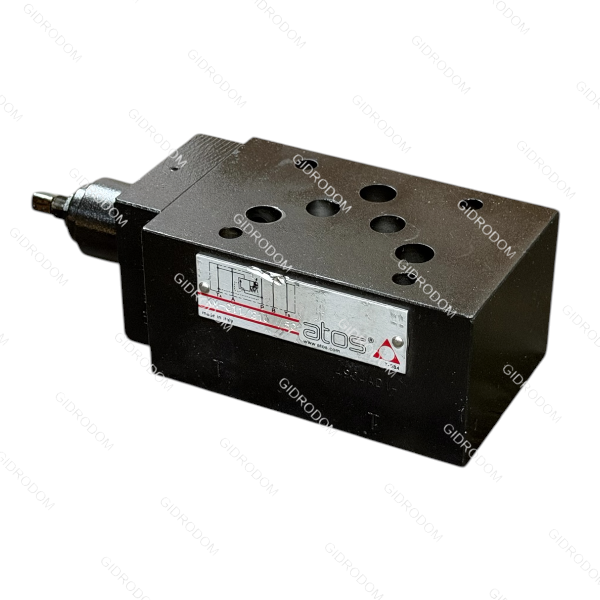

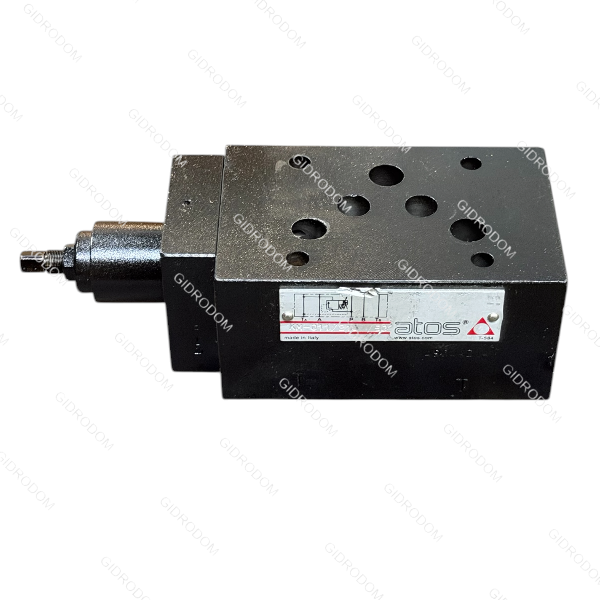

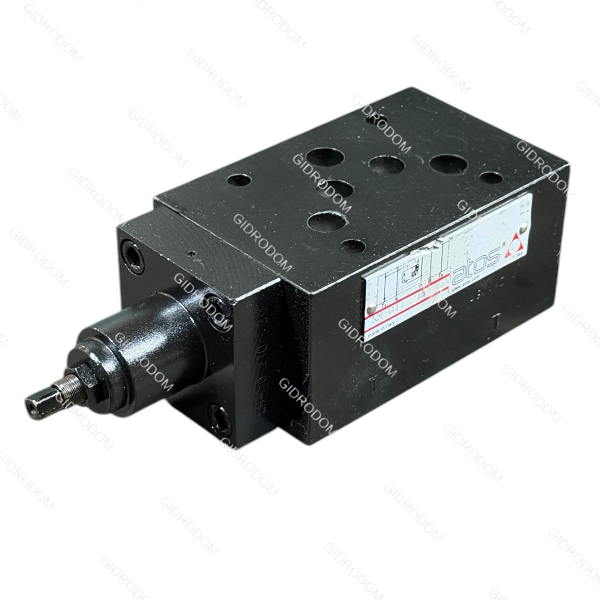

Atos KM-011/210/30 — это модульный (плиточный) предохранительный клапан прямого действия, предназначенный для защиты гидросистемы от перегрузок по давлению в линии P (напорная магистраль). Это стандартный компонент для монтажа в «стек» типоразмера CETOP 03.
Технические характеристики KM-011/210/30
| Характеристика | Значение |
|---|---|
| Типоразмер (Монтаж) | CETOP 03 (ISO 4401-03) |
| Функция (Линия) | Предохранительный в линии P (сброс в T) |
| Диапазон регулировки | от 7 до 210 бар |
| Максимальное давление | 350 бар (на входе) |
| Максимальный расход | до 35 л/мин |
| Вес | ~1.4 кг |
| Серия (Конструкция) | 30 серия (текущая модификация) |
| Тип регулировки | Винт под шестигранник с контргайкой |
Описание и конструкция
В отличие от предыдущих редукционных клапанов (серии HG), серия KM работает на сброс лишнего давления из напорной линии в сливную.
- Линия P (Код 011): Клапан контролирует давление в канале P. При превышении настройки (например, 210 бар), поток масла перенаправляется напрямую в канал T (слив).
- Прямое действие: Клапан срабатывает мгновенно за счет прямого воздействия давления на подпружиненный золотник (или конус), что обеспечивает высокую скорость реакции.
- Модульный монтаж: Устанавливается под гидрораспределитель или другие модульные клапаны. За счет малого веса (1.4 кг) и компактности удобен для многосекционных сборок.
Разница между HG и KM:
- HG (Редукционный): Снижает давление «после себя» (например, со 150 до 50 бар) и держит его стабильным.
- KM (Предохранительный): Ограничивает давление «до себя», сбрасывая излишки в бак при достижении порога.
Расшифровка кода:
- KM — Серия предохранительных клапанов (CETOP 03).
- 011 — Контроль давления в линии P со сбросом в T.
- 210 — Максимальное давление настройки 210 бар.
- 30 — Номер серии (конструктивное исполнение).
Предохранительный модульный клапан KM-011/210 двухступенчатого типа, предназначенный для сброса давления и имеющий сбалансированную тарельчатую головку, служит для защиты гидросистемы от давления, превышающего допустимые уровни.
