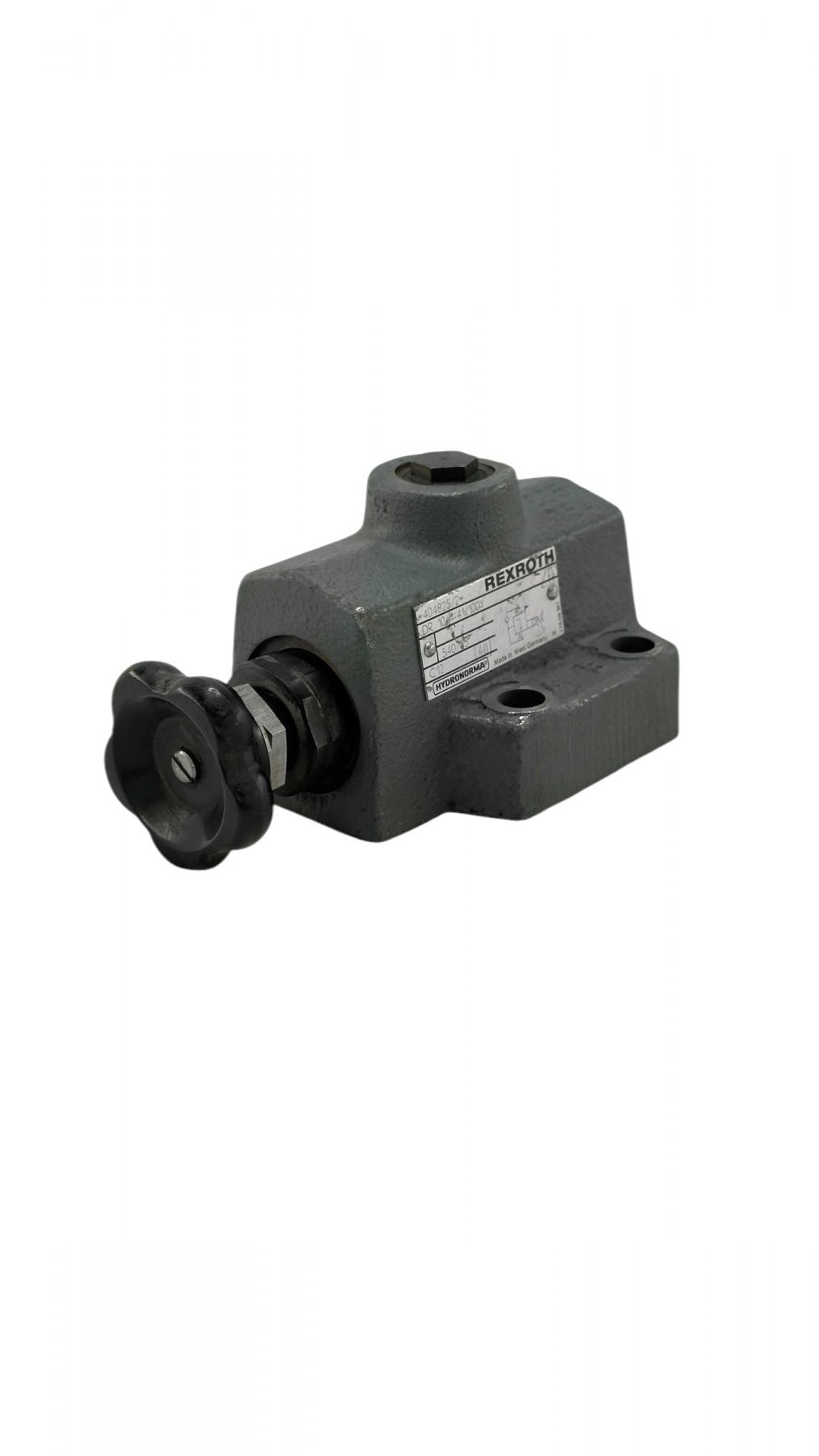

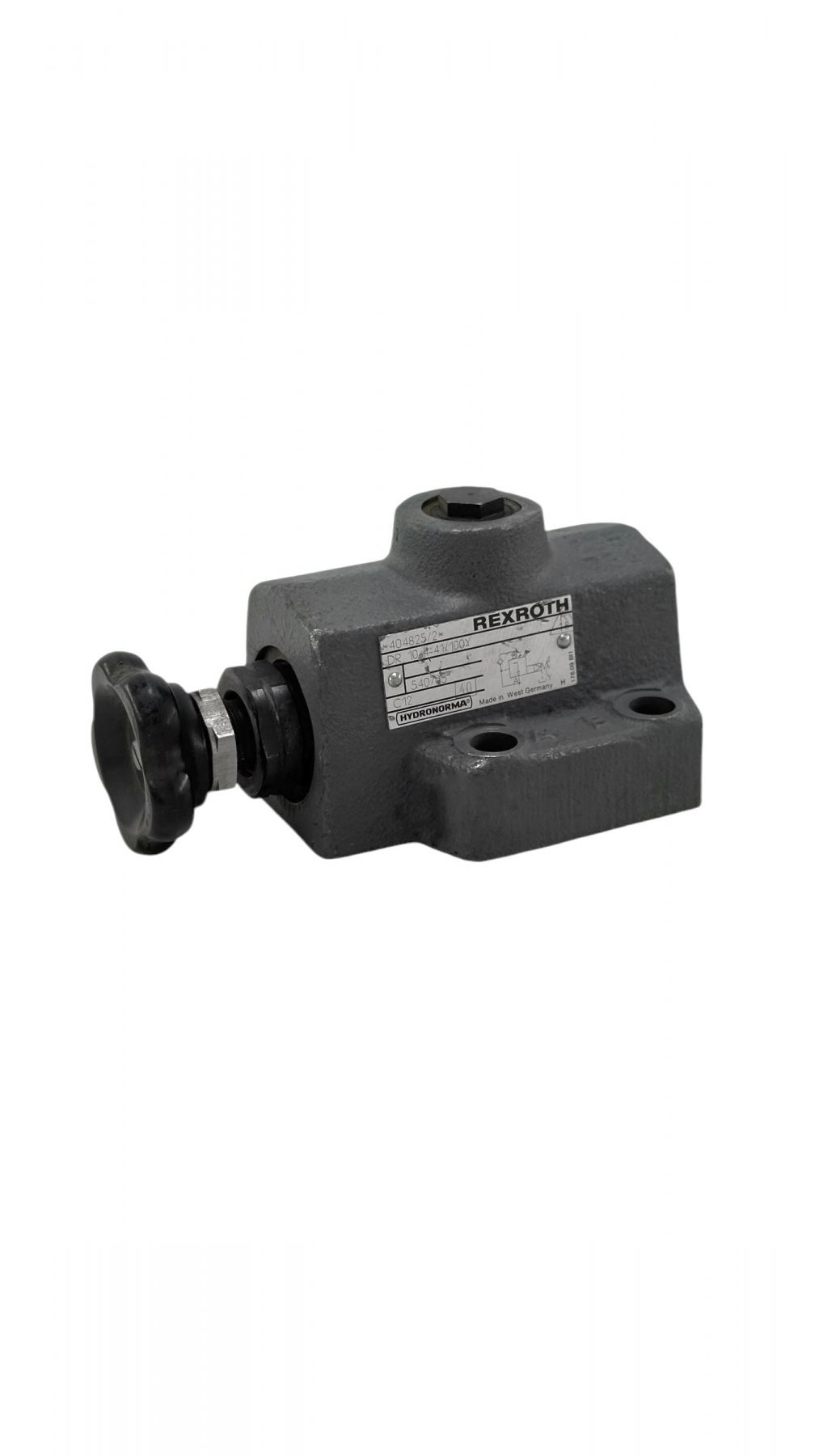

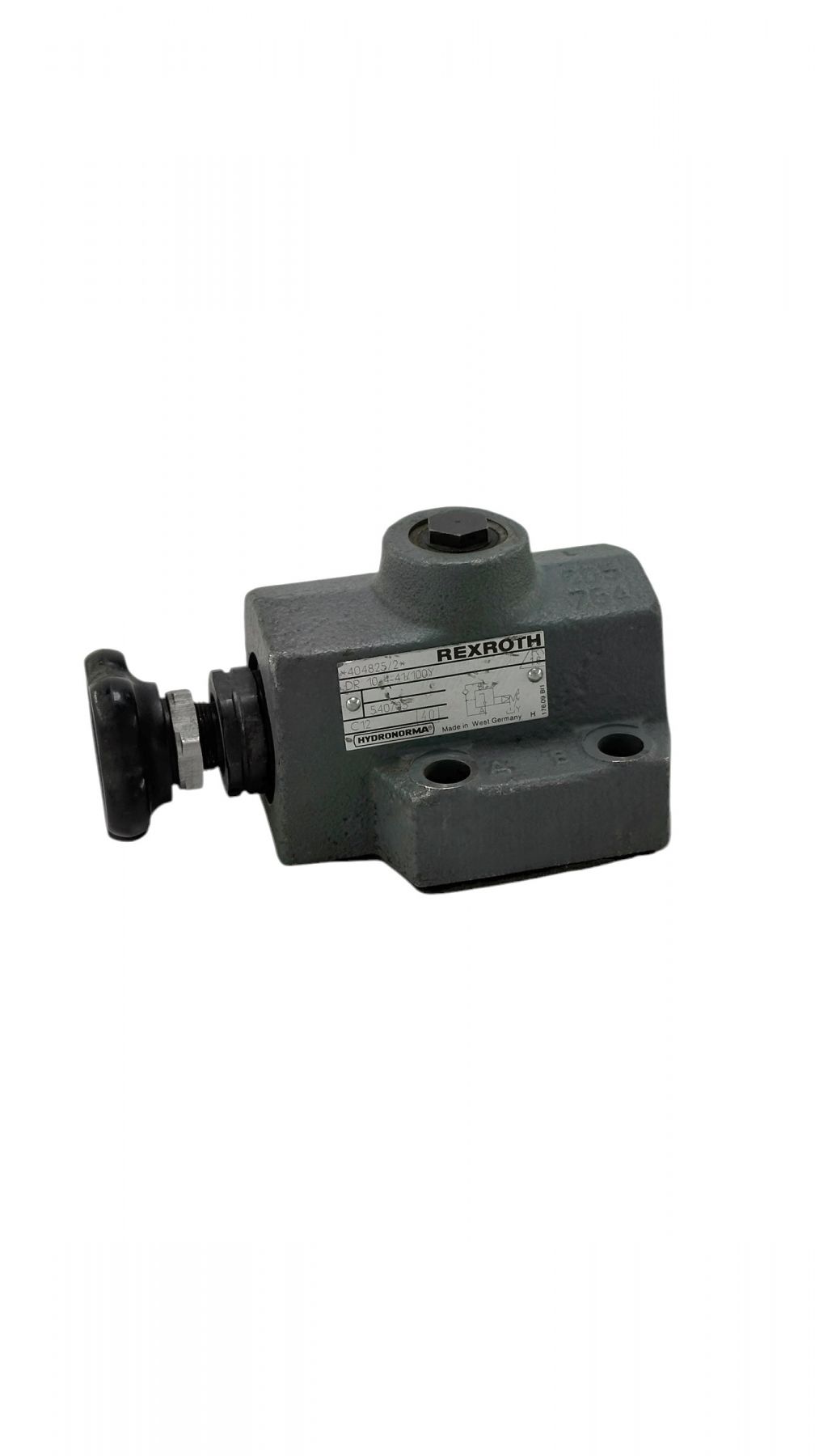

Гидроклапан редукционный DR10-4-41/100Y Rexroth

Основные параметры клапана:

Диаметр условного прохода - 10 мм

Давление нагнетания ном. - 31,5 МПа

Расход рабочей жидкости ном. - 80 л

Тип монтажа : стыковое

Клапан типа DR 10  представляет собой редукционный клапан прямого действия с тремя проходами, обеспечивающим ограничение давления во вторичном контуре. Он предназначен для снижения давления в системе, при этом вторичное давление регулируется с помощью определённого типа регулировки. В исходном положении клапан открыт, позволяя жидкости беспрепятственно течь из канала B в канал A. Давление в канале A подается через управляющую линию в область поршня, которая находится под воздействием сжатой пружины. Когда давление в канале A превышает заданное значение, управляющий золотник перемещается в соответствующее положение, поддерживая давление на постоянном уровне. Сигнальное и управляющее масло подаётся из канала A через линию управления. В случае дальнейшего увеличения давления в канале A, вызванного внешней силой на привод, золотник движется дальше против сжатия пружины, соединяя канал A с каналом T(Y) через управляющую кромку. Это приводит к сбросу избыточной жидкости в бак, что минимизирует дальнейшее увеличение давления. Утечка масла из пружинной камеры осуществляется через внешний канал T(Y). Для свободного обратного потока из канала A в канал B может быть дополнительно установлен обратный клапан, а подключение манометра позволяет осуществлять контроль вторичного давления.
