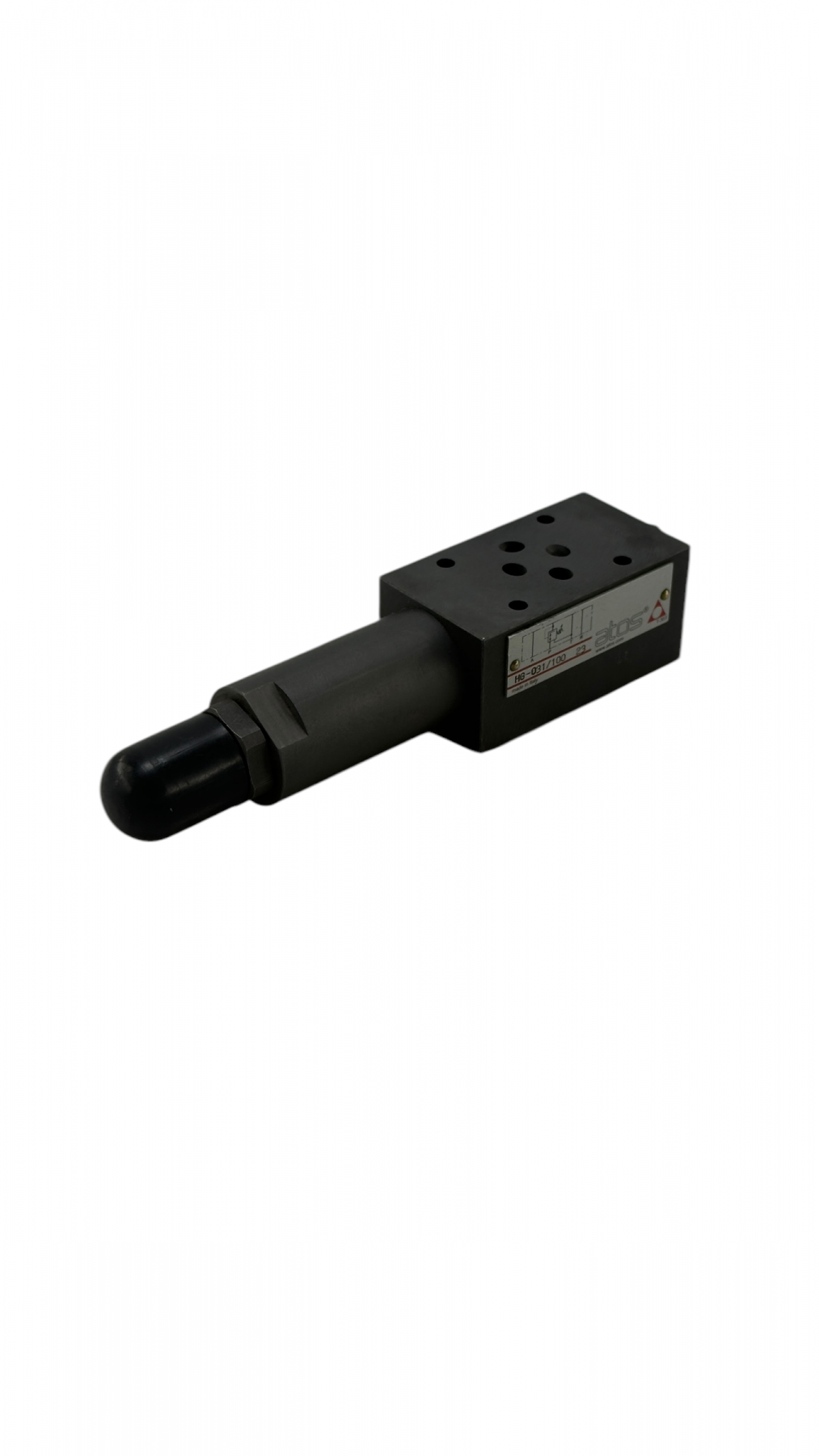

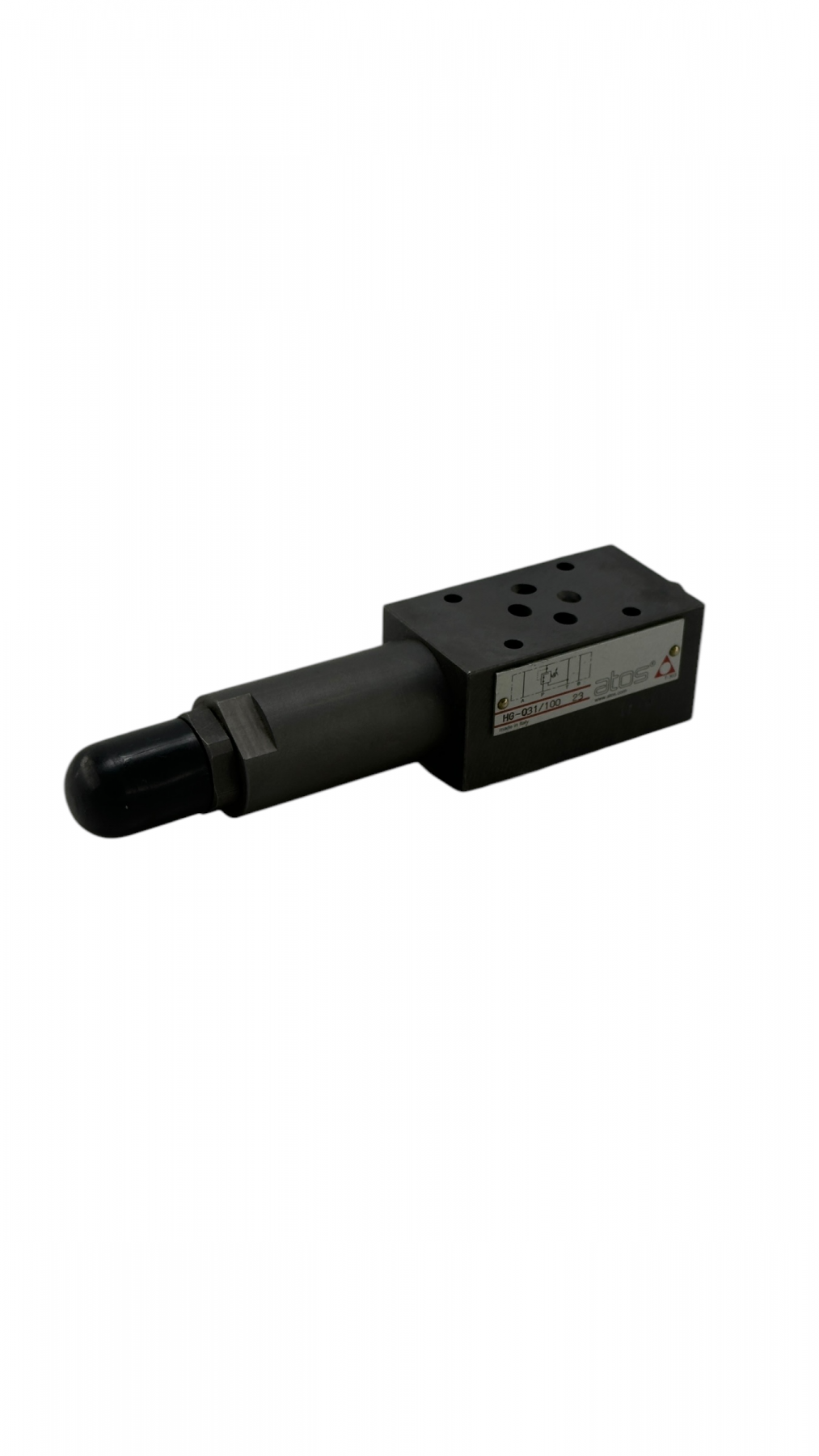

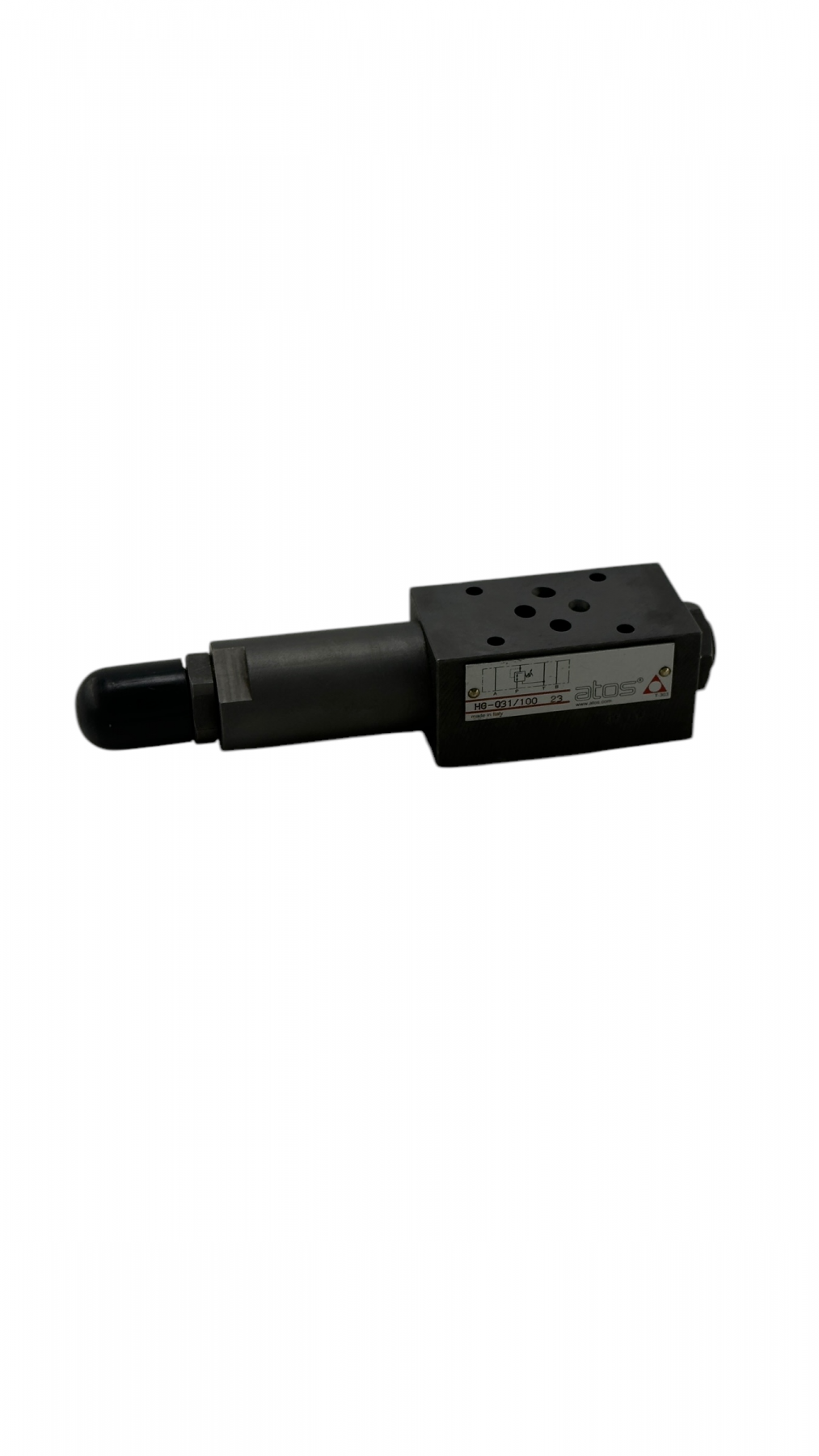

Гидроклапан редукционный HG-031/210 ATOS
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
| Характеристика | Значение |
|---|---|
| Типоразмер (Монтаж) | CETOP 03 (ISO 4401-03) |
| Регулируемая линия | Линия A (со свободным обратным потоком) |
| Диапазон регулировки (/210) | от 10 до 210 бар |
| Макс. давление на входе | 315 бар |
| Максимальный расход | до 50 л/мин |
| Вес | ~2.3 кг |
| Тип регулировки | Винт под шестигранник (стандарт) |
- Линия A (031): Редукция происходит только в канале A. Встроенный обратный клапан позволяет маслу беспрепятственно течь в обратном направлении (от гидроцилиндра к распределителю).
- Модульный монтаж: Устанавливается «бутербродом» под гидрораспределитель. Для монтажа версии /210 требуются качественные шпильки (класс прочности 12.9), так как рабочие давления в системе значительны.
- Точность: Несмотря на жесткую пружину, клапан обеспечивает стабильное давление на выходе даже при колебаниях давления в основной магистрали (P).
Модульный редукционный клапан HG-031/210 обеспечивает переход жидкости из области высокого давления в область с более низким давлением, одновременно поддерживая установленное давление. Он разработан для регулирования давления в гидравлических системах. Редукционные клапаны HG, KG и JPG относятся к золотниковому типу и предназначены для использования в масляных гидравлических системах. Клапаны HG являются прямодействующими, трехлинейными; KG – двухкаскадными трехлинейными; JPG – двухкаскадными двухлинейными. В стандартной модели регулировка давления осуществляется путем ослабления контргайки вращения регулировочного винта. Также существует возможность заказа версии с регулировочной рукояткой. Поворачивая по часовой стрелке, можно увеличить давление. HG соответствует стандарту ISO 4401 размер 06 и обеспечивает расход до 50 л/мин с регулируемым давлением до 210 бар. Клапан KG имеет размер ISO 4401 10, с расходом до 100 л/мин и таким же регулируемым давлением. JPG-2 имеет размер ISO 4401 16, с расходом до 250 л/мин и давлением до 210 бар, тогда как JPG-3 с размером ISO 4401 25 может обеспечивать расход до 300 л/мин при таком же давлении. Все клапаны рассчитаны на работу в гидравлических системах с минеральным маслом или синтетической жидкостью, обладающей аналогичными смазывающими свойствами.
