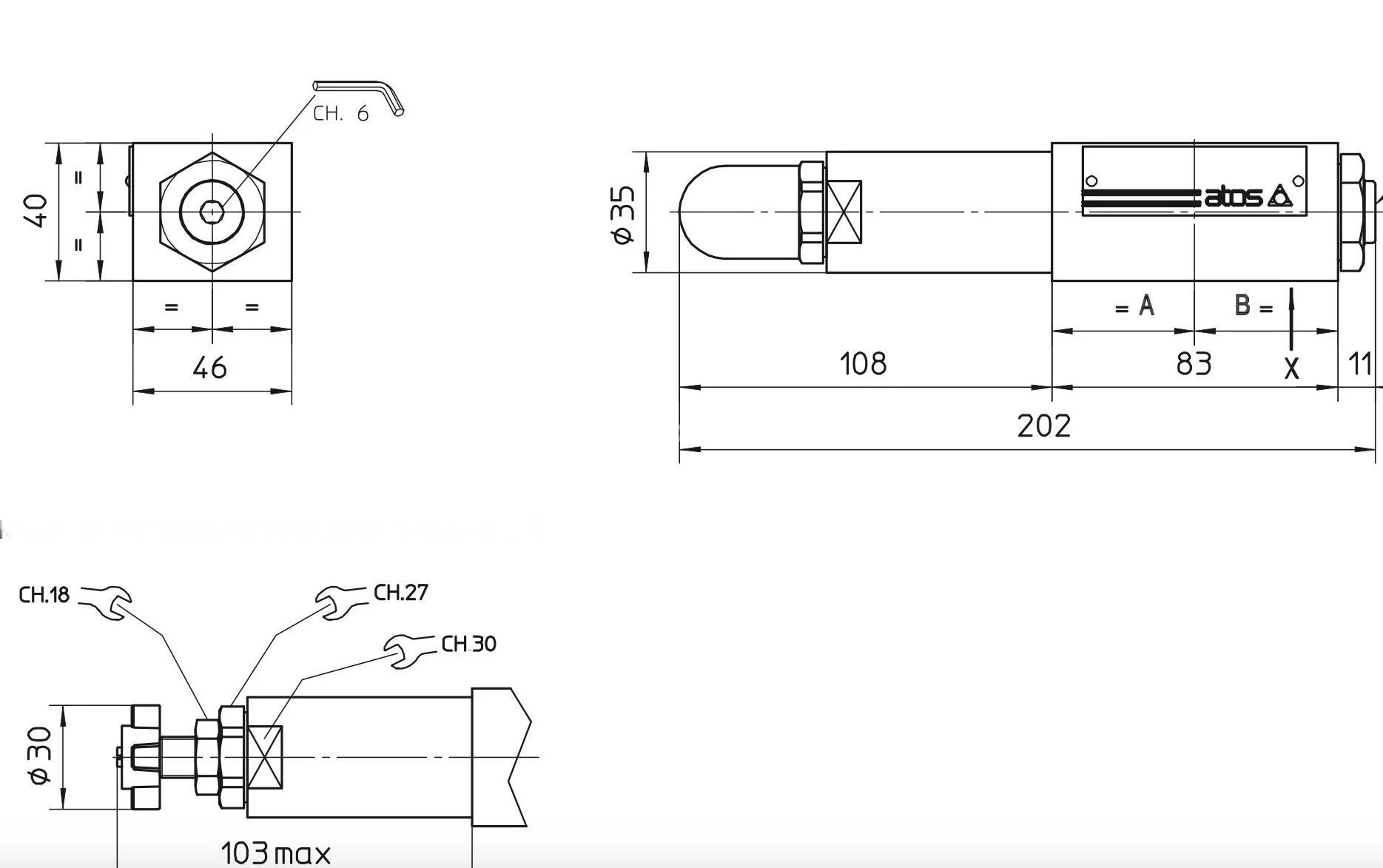

Гидроклапан редукционный HG-031/75 ATOS
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
| Характеристика | Значение |
|---|---|
| Типоразмер (Монтаж) | CETOP 03 (ISO 4401-03) |
| Регулируемая линия | Линия A (с обратным клапаном) |
| Диапазон регулировки (мод. 75) | от 8 до 75 бар |
| Макс. давление на входе | 315 бар |
| Максимальный расход | до 50 л/мин |
| Вес | ~2.3 кг |
| Тип уплотнений | NBR (стандарт) |
- Пружина /75: В этой модели установлена пружина, позволяющая стабильно настраивать давление в промежутке от 8 до 75 бар. Если вам нужно давление выше 50 бар, но ниже 75, этот клапан — оптимальный выбор.
- Линия A: Маркировка 031 означает, что редукция происходит в канале A, при этом жидкость может свободно возвращаться через встроенный обратный клапан (байпас).
- Модульный монтаж: Устанавливается в вертикальный стек (плиточный монтаж) непосредственно под гидрораспределитель типоразмера Ду6 (CETOP 3).
- HG-031/75 — стандартное исполнение (регулировка винтом).
- HG-031/75/V — исполнение с регулировочной рукояткой (вместо винта под ключ).
Модульный редукционный клапан HG-031/75 обеспечивает переход жидкости из области высокого давления в область с более низким давлением, одновременно поддерживая установленное давление. Он разработан для регулирования давления в гидравлических системах. Редукционные клапаны HG, KG и JPG относятся к золотниковому типу и предназначены для использования в масляных гидравлических системах. Клапаны HG являются прямодействующими, трехлинейными; KG – двухкаскадными трехлинейными; JPG – двухкаскадными двухлинейными. В стандартной модели регулировка давления осуществляется путем ослабления контргайки вращения регулировочного винта. Также существует возможность заказа версии с регулировочной рукояткой. Поворачивая по часовой стрелке, можно увеличить давление. HG соответствует стандарту ISO 4401 размер 06 и обеспечивает расход до 50 л/мин с регулируемым давлением до 210 бар. Клапан KG имеет размер ISO 4401 10, с расходом до 100 л/мин и таким же регулируемым давлением. JPG-2 имеет размер ISO 4401 16, с расходом до 250 л/мин и давлением до 210 бар, тогда как JPG-3 с размером ISO 4401 25 может обеспечивать расход до 300 л/мин при таком же давлении. Все клапаны рассчитаны на работу в гидравлических системах с минеральным маслом или синтетической жидкостью, обладающей аналогичными смазывающими свойствами.
