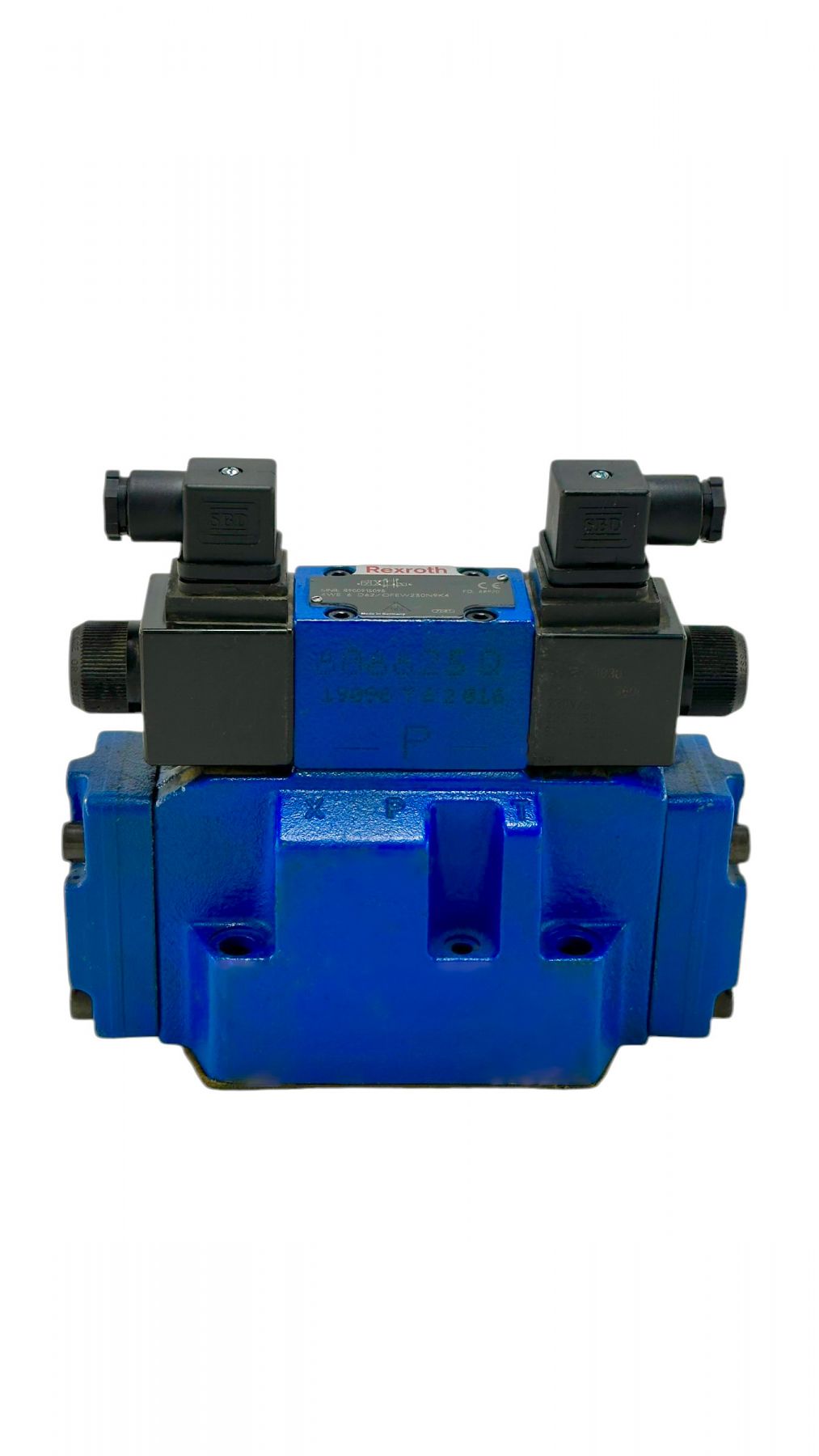

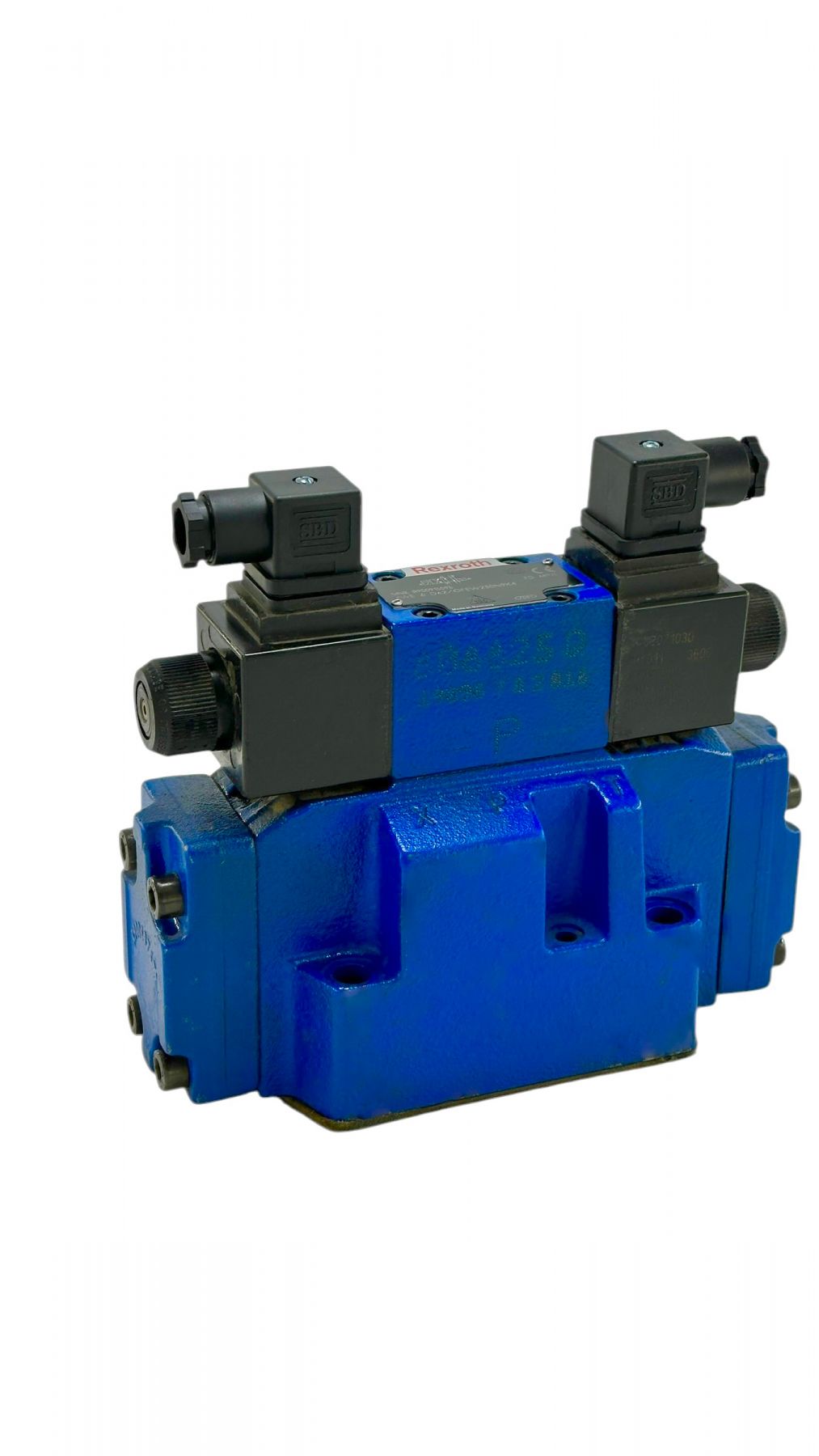

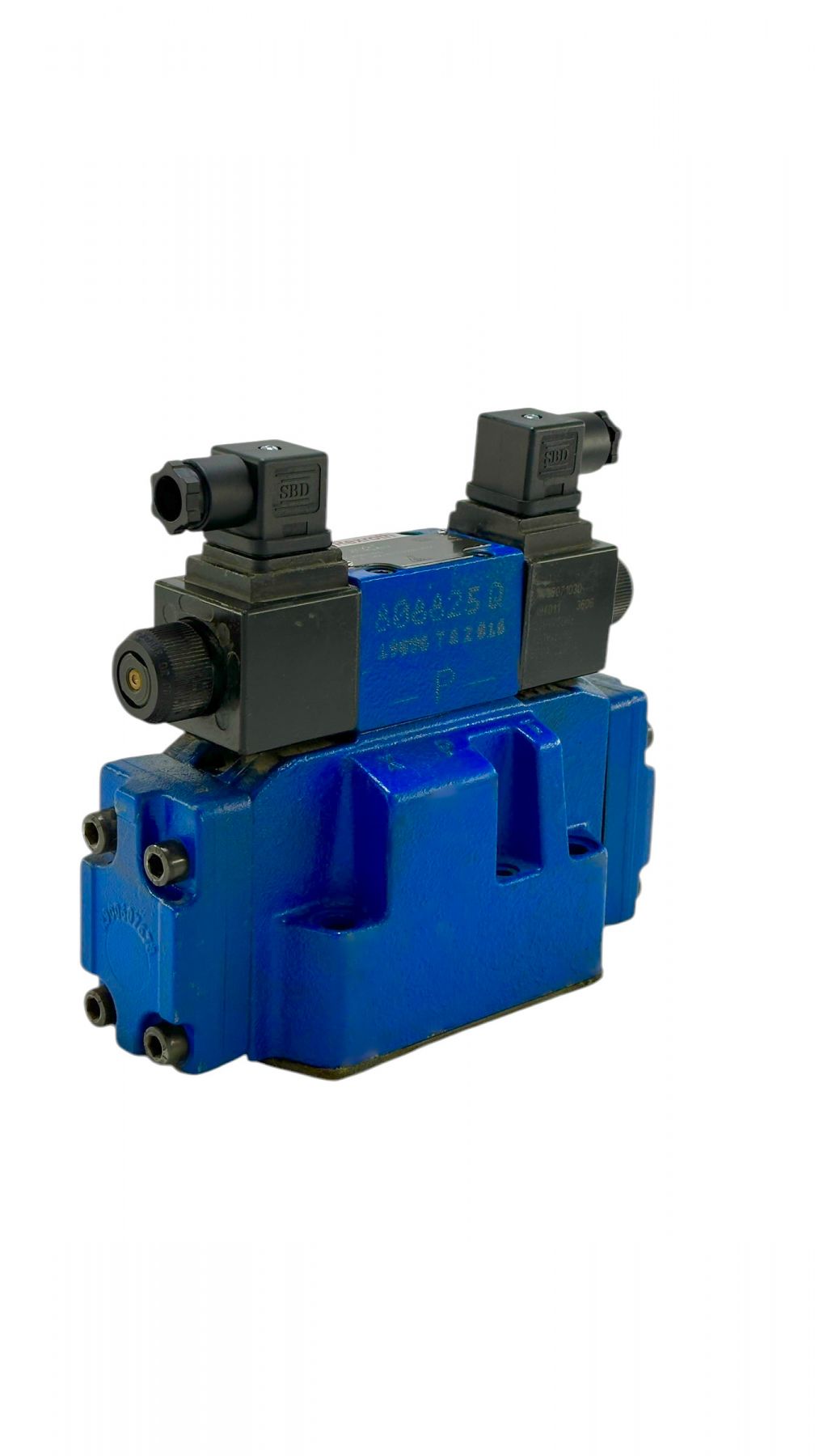

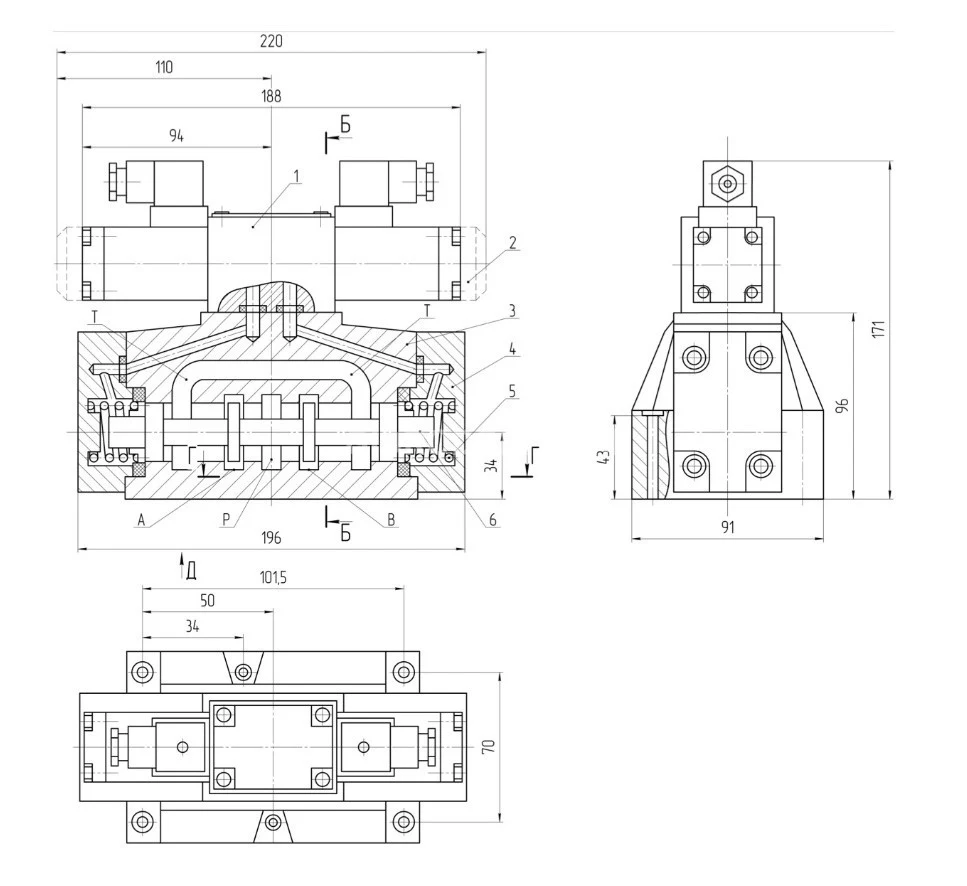

Гидрораспределитель 4WEH16 HD72/OF6EW230N9S2K4 Rexroth

Основные технические данные

Условный проход : 16мм

Рабочее давление: 35МПа

Пропускная способность: 300л.

Напряжение: 12DC, 24DC, 110AC, 220AC

Тип монтажа: модульный (стыковой, плиточный)

Масса : 4,5 кг с одним эл.магнитом, 6,1 кг - с двумя эл.магнитами

Схема распределения потока рабочей жидкости:

Клапаны WEH представляют собой золотниковые клапаны с электрогидравлическим управлением, которые предназначены для контроля запуска, остановки и направления потока. Основными компонентами этих клапанов являются главный клапан с корпусом, главный управляющий золотник, одна или две возвратные пружины и пилотный клапан с одним или двумя соленоидами «а» и/или «б». Главный управляющий золотник удерживается в исходном положении за счет действия пружин или давления. При отсутствии давления обе пружинные камеры соединены с баком через пилотный клапан, который получает пилотное масло через специальную пилотную линию. Поставки масла могут осуществляться как изнутри клапана, так и снаружи, через порт X. Когда пилотный клапан активируется, например, за счет действия соленоида «а», пилотный золотник смещается влево, и в результате камера пружины оказывается под действием пилотного давления, в то время как другая пружинная камера остается без давления. Давление в пилотной камере перемещает главный управляющий золотник против действия пружины, создавая соединение порта P с портом B и порта A с портом T. Когда соленоид отключается, пилотный золотник возвращается в исходное положение (кроме случая с импульсным золотником),а пружинная камера сбрасывает давление в бак. Пилотное масло удаляется либо из внутреннего канала (через канал T),либо из внешнего (через канал Y). Дополнительная возможность ручного управления позволяет перемещать пилотный золотник без необходимости включения питания на соленоид.
