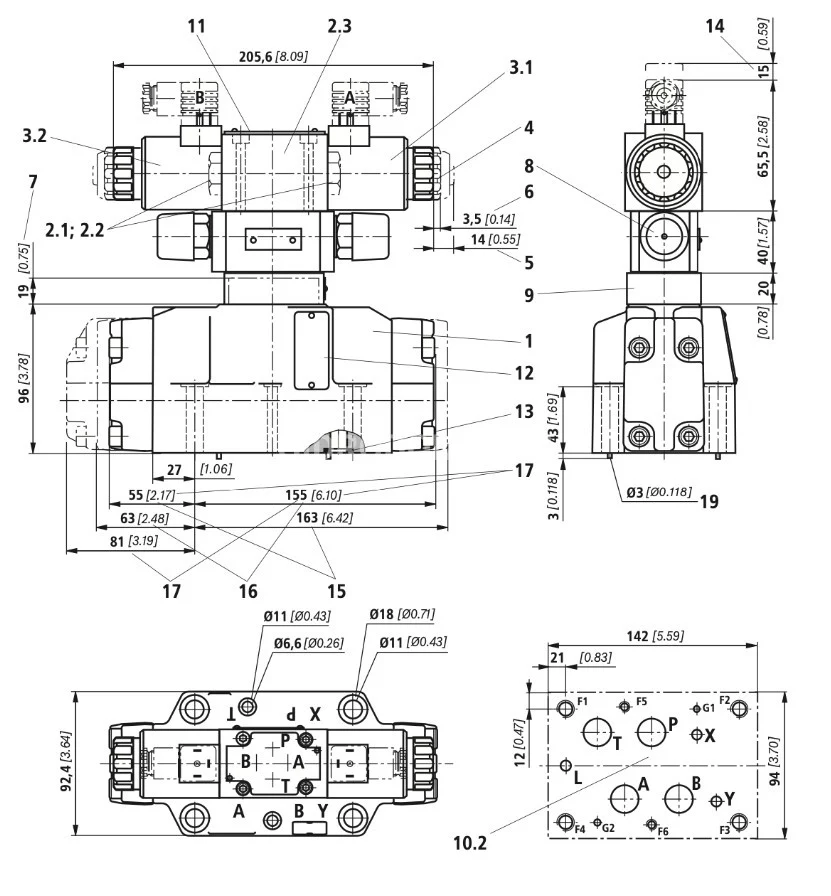

Гидрораспределитель 4WEH16 J72/6EG24N9ETSK4 Rexroth

Основные технические данные

Условный проход : 16мм

Рабочее давление: 35МПа

Пропускная способность: 300л.

Напряжение: 12DC, 24DC, 110AC, 220AC

Тип монтажа: модульный (стыковой, плиточный)

Масса : 4,5 кг с одним эл.магнитом, 6,1 кг - с двумя эл.магнитами

Схема распределения потока рабочей жидкости:

Клапаны типа WEH представляют собой направляющие золотниковые клапаны с электрогидравлическим приводом. Они управляют пуском, остановкой и направлением потока.

Эти направляющие клапаны в основном состоят из главного клапана с корпусом , главного золотника управления , одной или двух возвратных пружин , а также пилотного клапана с одним или двумя соленоидами «a» и/или «b» .

Главный золотник управления в главном клапане удерживается в нулевом или исходном положении пружинами или посредством давления. В состоянии без давления две пружинные камеры и без давления соединены с баком через пилотный клапан . Пилотный клапан снабжается пилотным маслом через пилотную линию . Подача может осуществляться изнутри или снаружи (извне через порт X). Когда пилотный клапан приводится в действие, например, соленоид «a», пилотный золотник отжимается влево, и поэтому камера пружины оказывается под давлением пилотного давления. Камера пружины остается без давления.

Давление пилота действует на левую сторону главного золотника управления и сдвигает его против пружины . В главном клапане порт P последовательно соединен с B, а порт A с T.

Когда соленоид обесточен, пилотный золотник возвращается в исходное положение (за исключением импульсного золотника). Пружинная камера разгружается в бак.

Масло пилота сливается изнутри (через канал T) или снаружи (через канал Y).

Дополнительное ручное управление позволяет перемещать пилотный золотник без подачи питания на соленоид.
