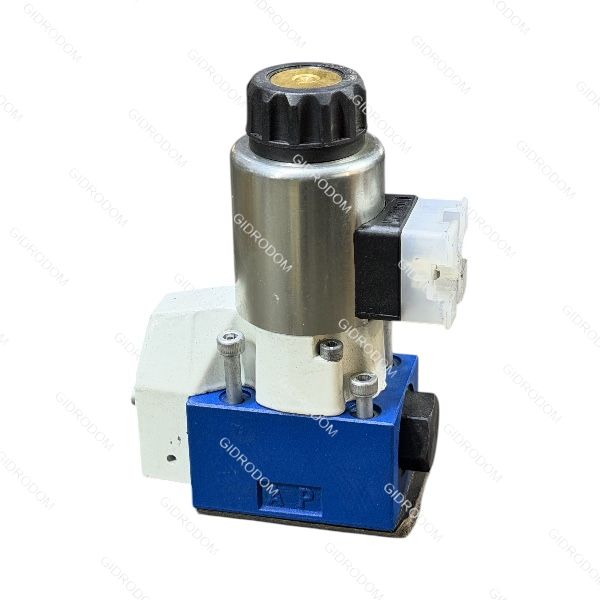

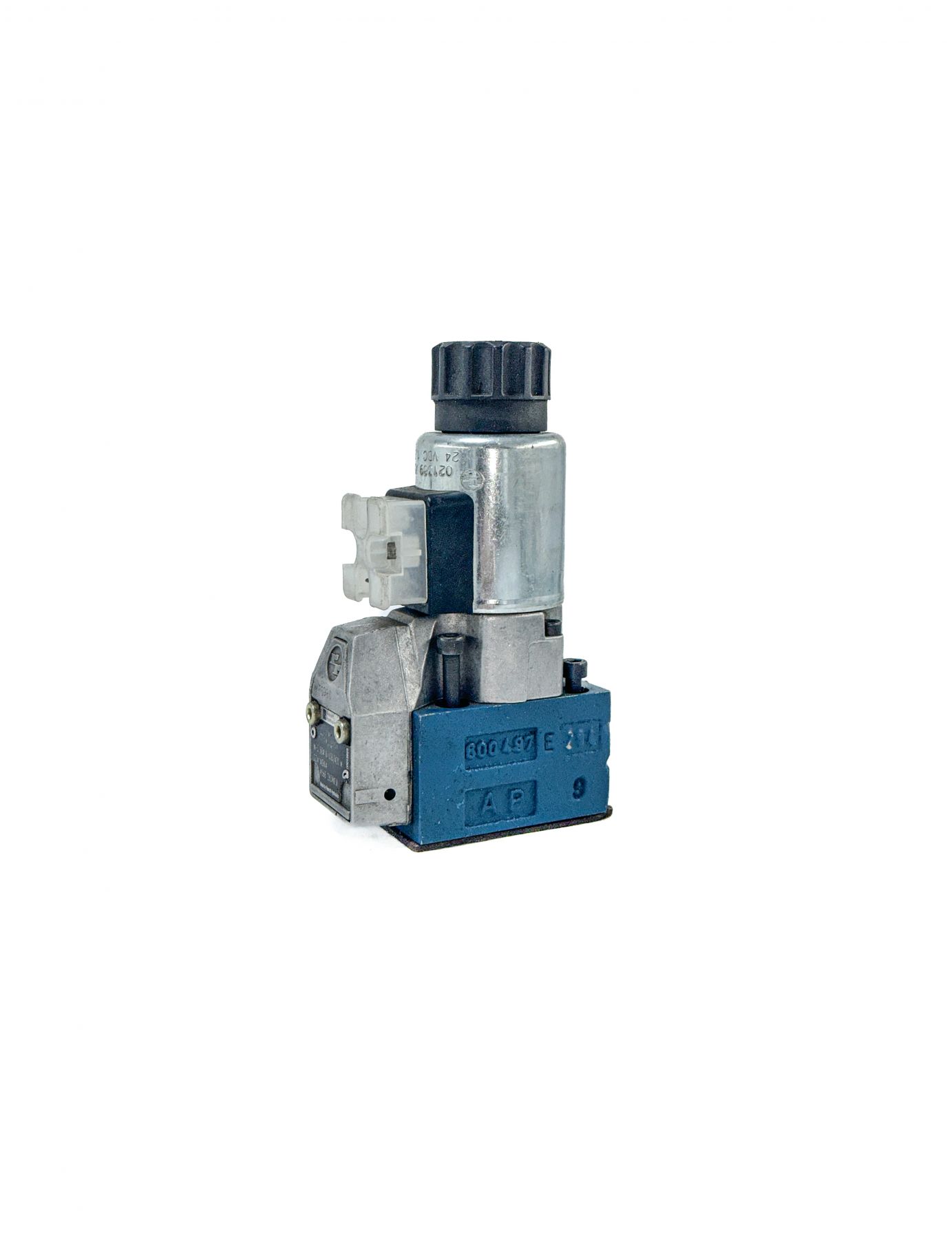

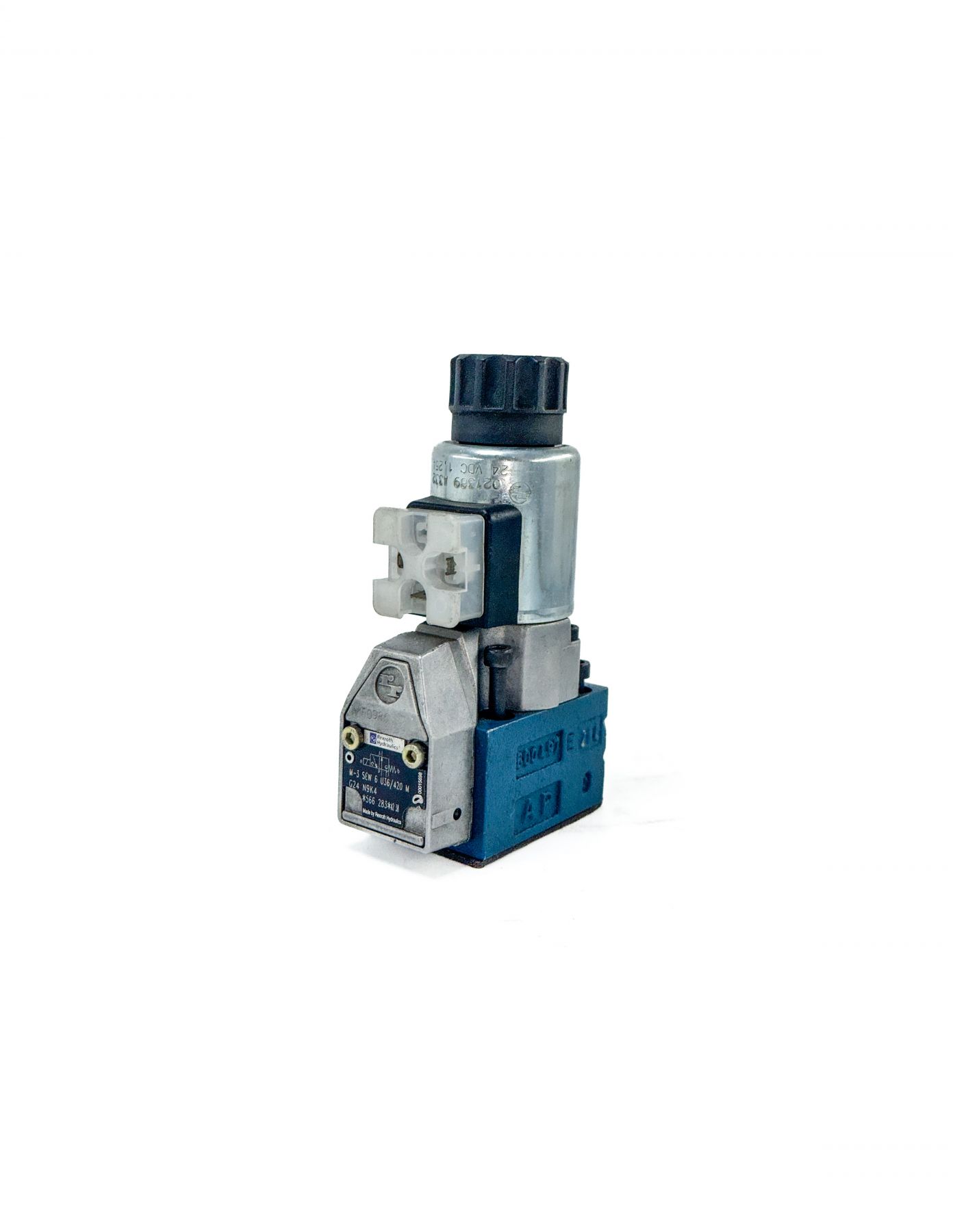

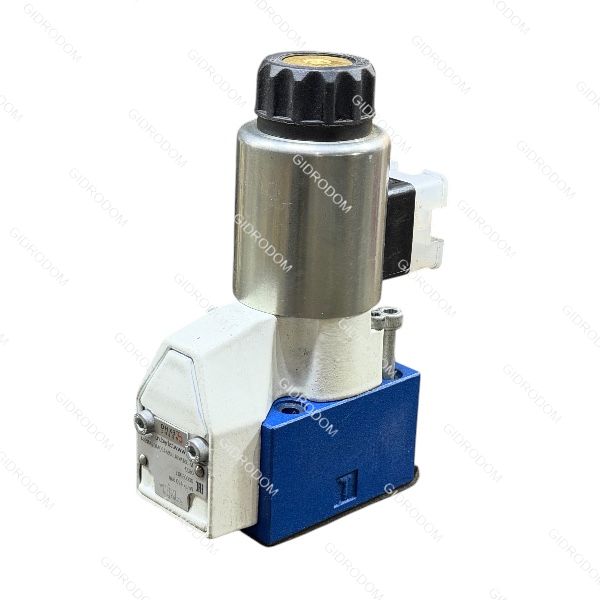

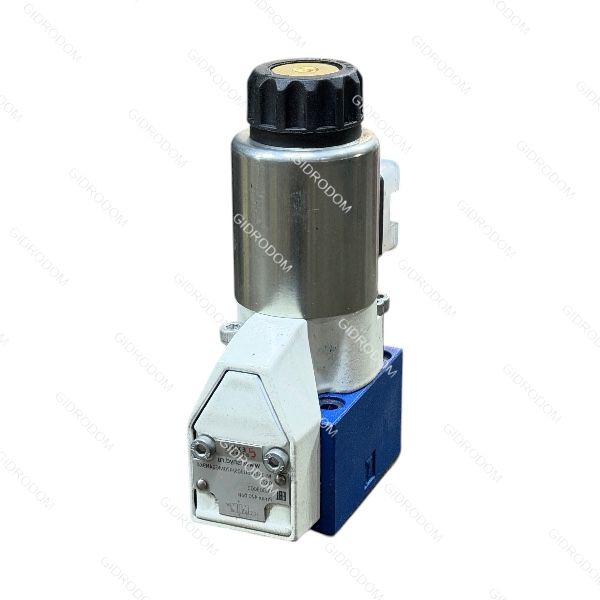

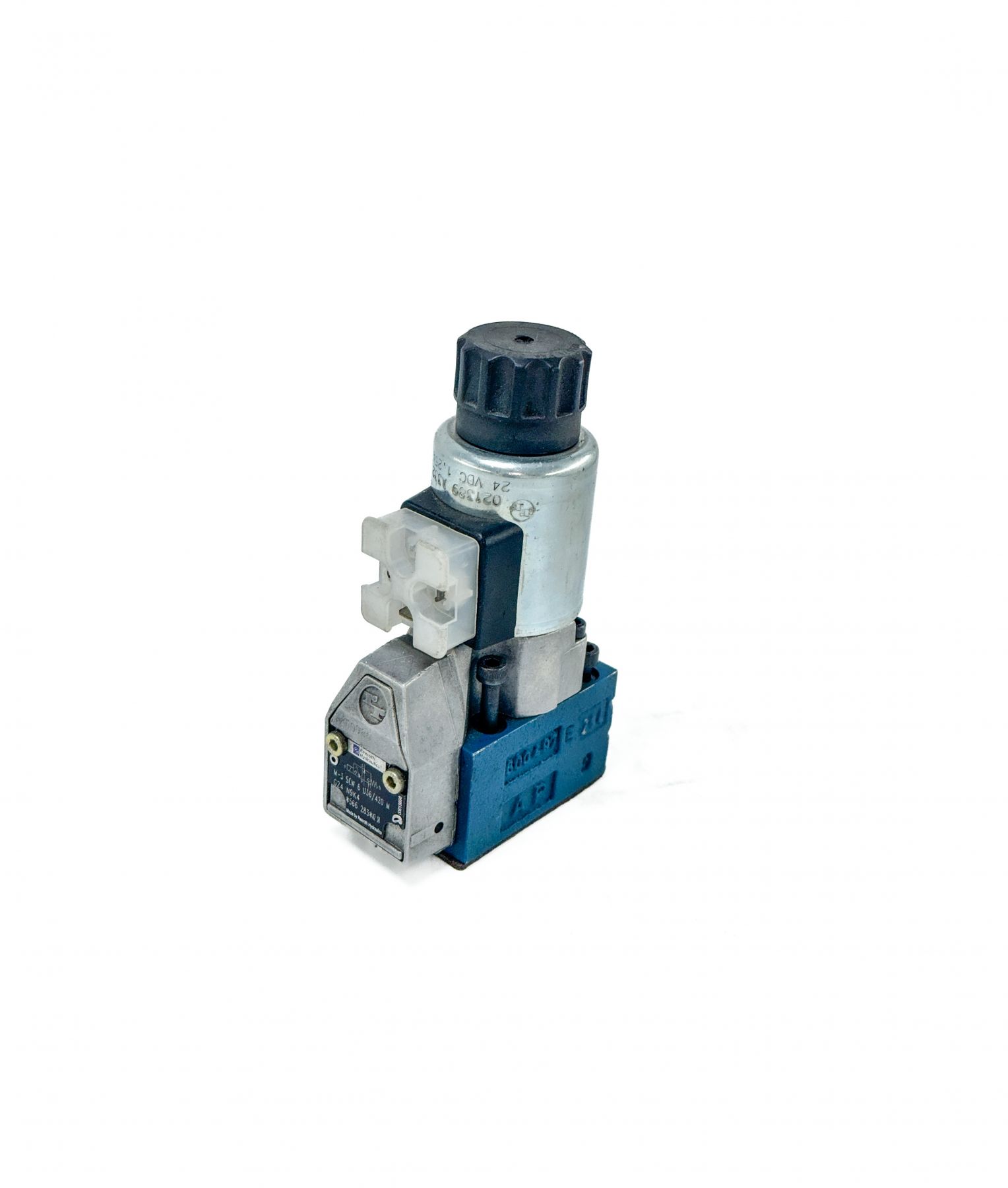

Гидрораспределитель Huade M-3SEW 6 U 30S/420M G24 N9K4 — это электромагнитный седловый клапан прямого действия высокого давления (до 420 бар). Основное отличие серии SEW от SED заключается в том, что она спроектирована для работы в более тяжелых режимах с повышенным рабочим давлением.
Технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер (NG) | 6 (ISO 4401-03 / CETOP 3) |
| Тип клапана | Седловый, 3-линейный, 2-позиционный (3/2) |
| Макс. рабочее давление | 420 бар |
| Макс. давление в порту T | 420 бар (конструкция сбалансирована по давлению) |
| Макс. расход | до 25 л/мин |
| Напряжение питания | 24 В DC |
| Тип уплотнений | NBR (M) |
| Вес | ~2.2 кг |
Расшифровка маркировки
- M-3SEW: Электромагнитный седловый клапан (высокое давление).
- 6: Типоразмер Ду 6.
- U: Схема 3/2 (в обесточенном состоянии P закрыт, A соединено с T).
- 30S: Серия изделия (аналог 3X серии Rexroth).
- 420: Максимальное рабочее давление (420 бар).
- M: Уплотнения из нитрильного каучука (NBR).
- G24: Питание 24 В постоянного тока.
- N9: Скрытое ручное дублирование (кнопка).
- K4: Электрический разъем DIN EN 175301-803 (без штекера).

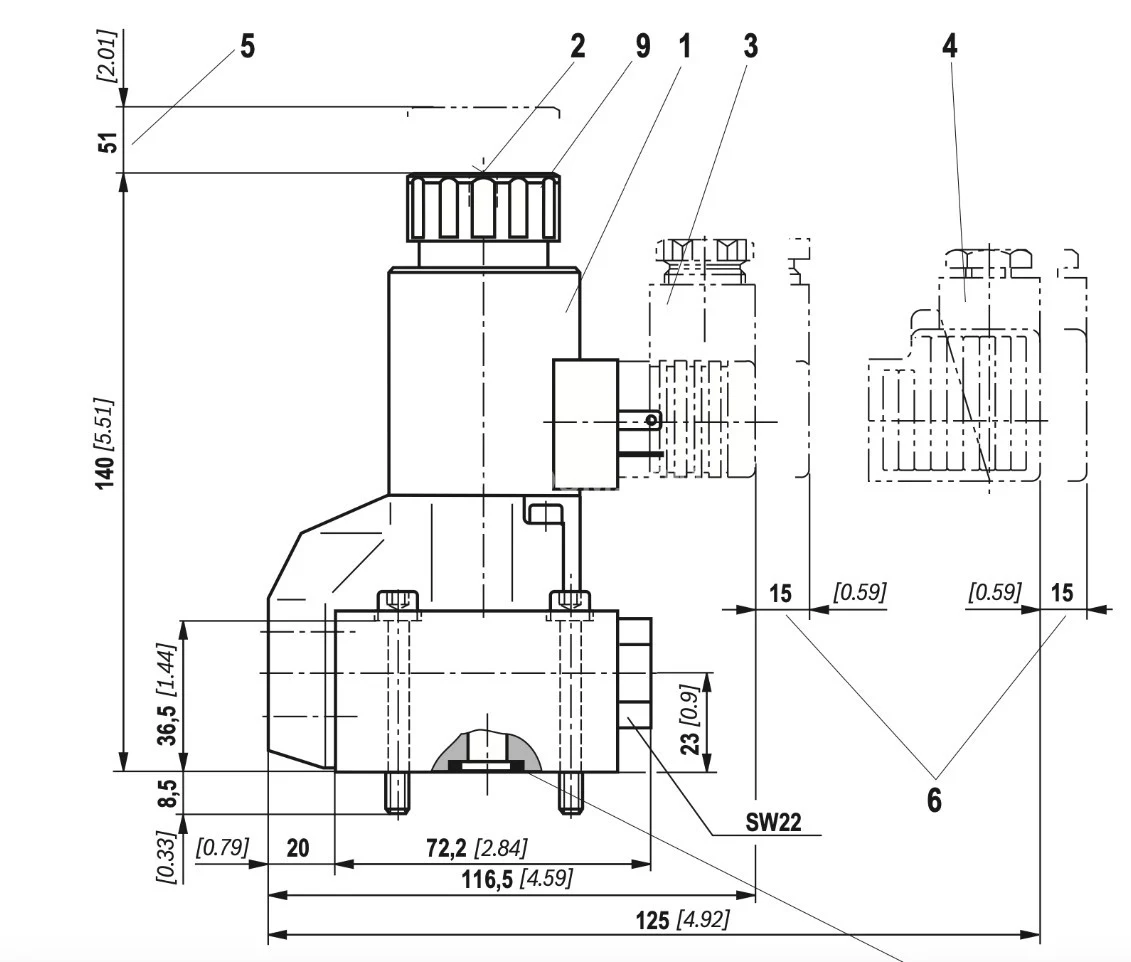

Конструкция и описание
Главная особенность конструкции SEW — компенсация давления. В отличие от более простых моделей, здесь усилия от давления масла на запорный элемент сбалансированы, что позволяет соленоиду легко переключать клапан даже при экстремальном давлении 420 бар.
- Корпус: Литой, с высокоточной обработкой седел.
- Запорный узел: Состоит из закаленного конуса и седла. Обеспечивает полную герметичность (leak-free) — масло не просачивается из P в A или из A в T в закрытом состоянии.
- Соленоид (G24): Мощный электромагнит «мокрого» исполнения. Катушка герметична и охлаждается рабочей жидкостью.
- Ручное управление (N9): Позволяет переключить клапан нажатием на штифт (например, при пусконаладке без подачи питания).

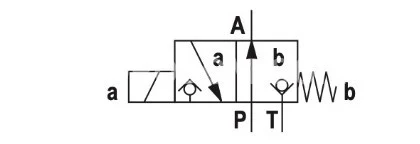

Принцип работы (схема U):
- Ток не подан: Пружина прижимает конус к седлу. Канал P заперт, канал A открыт на слив в T.
- Ток подан: Магнит толкает шток, конус перекрывает канал T и открывает проход из P в A.
