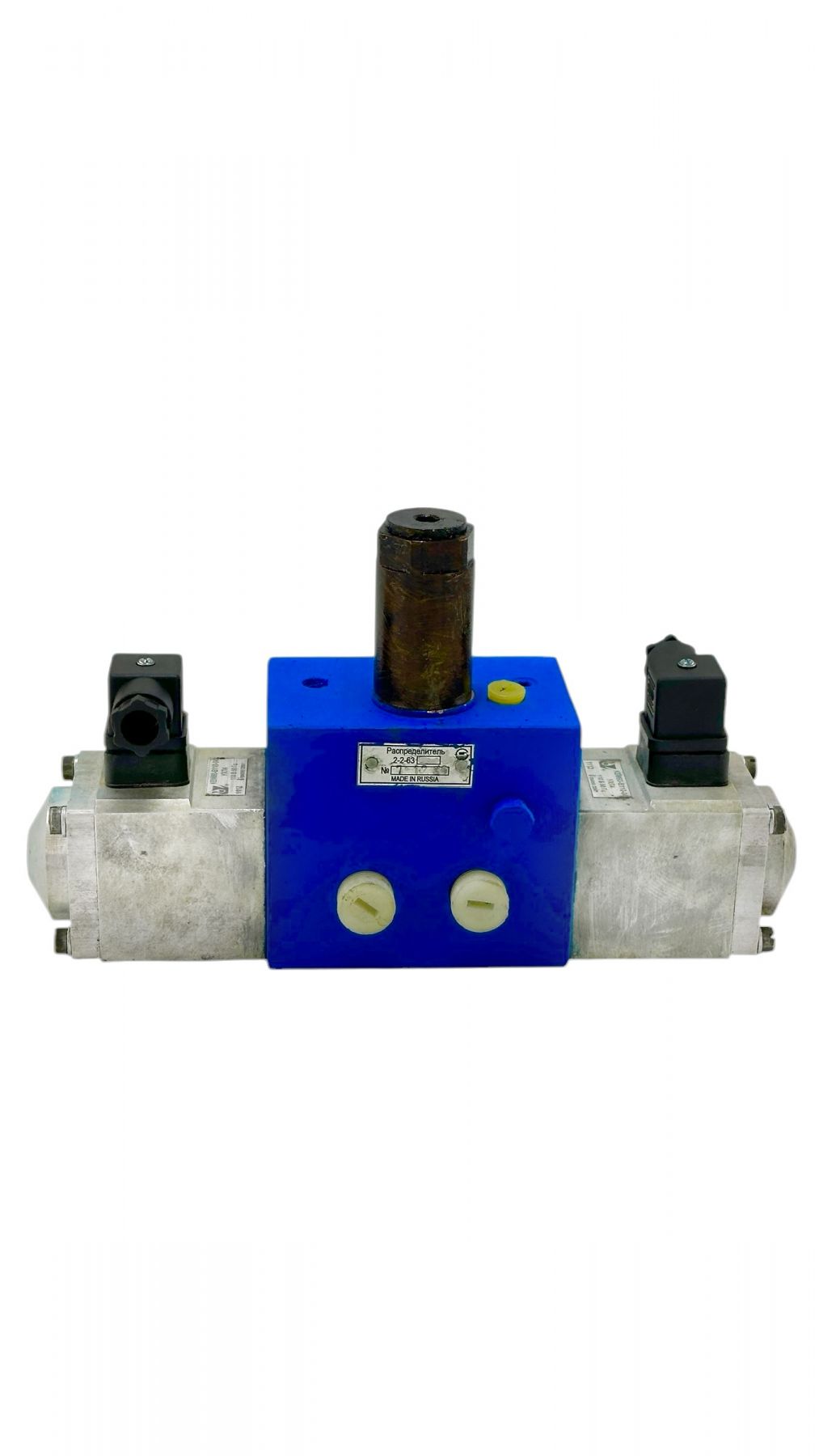

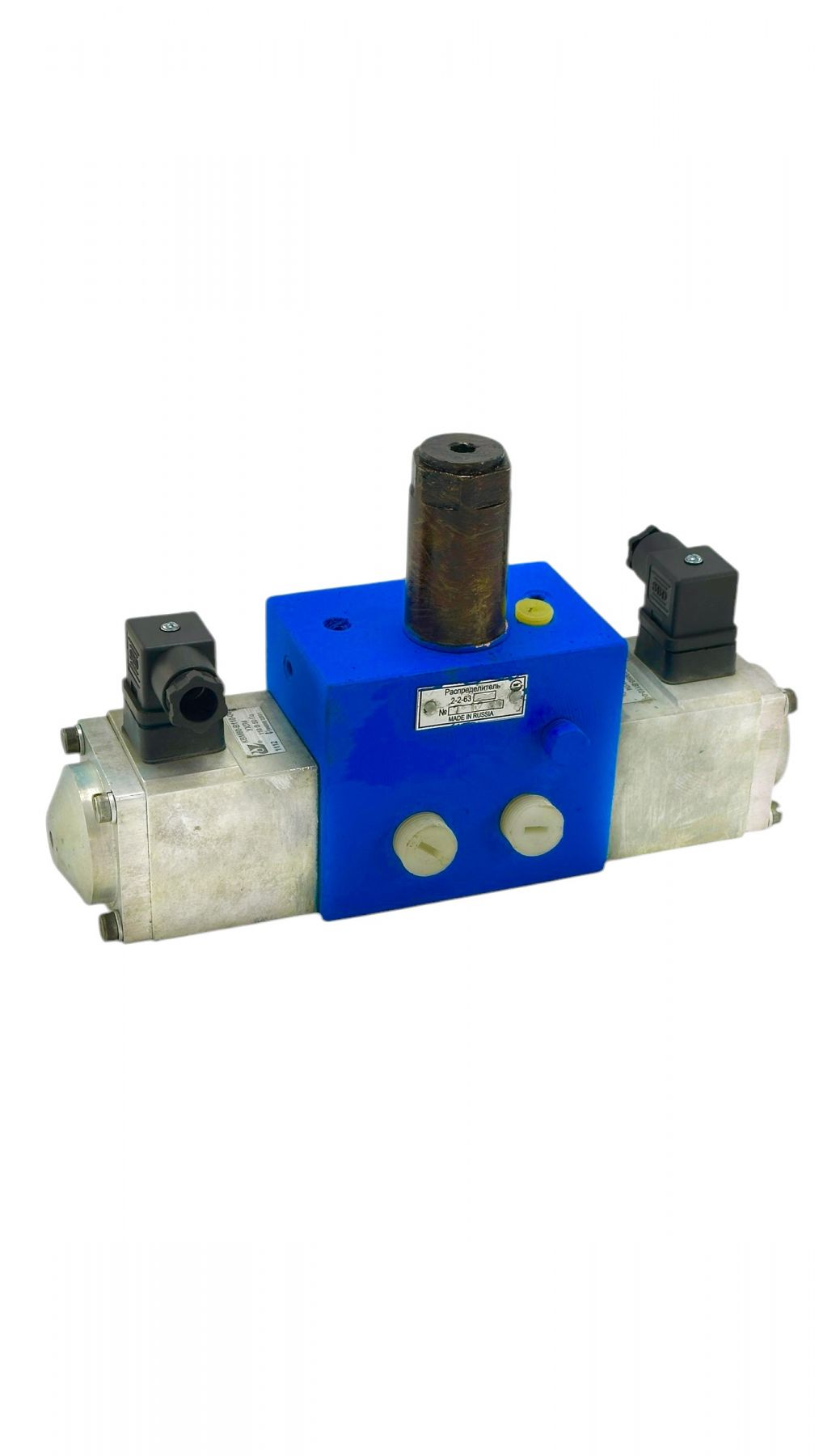

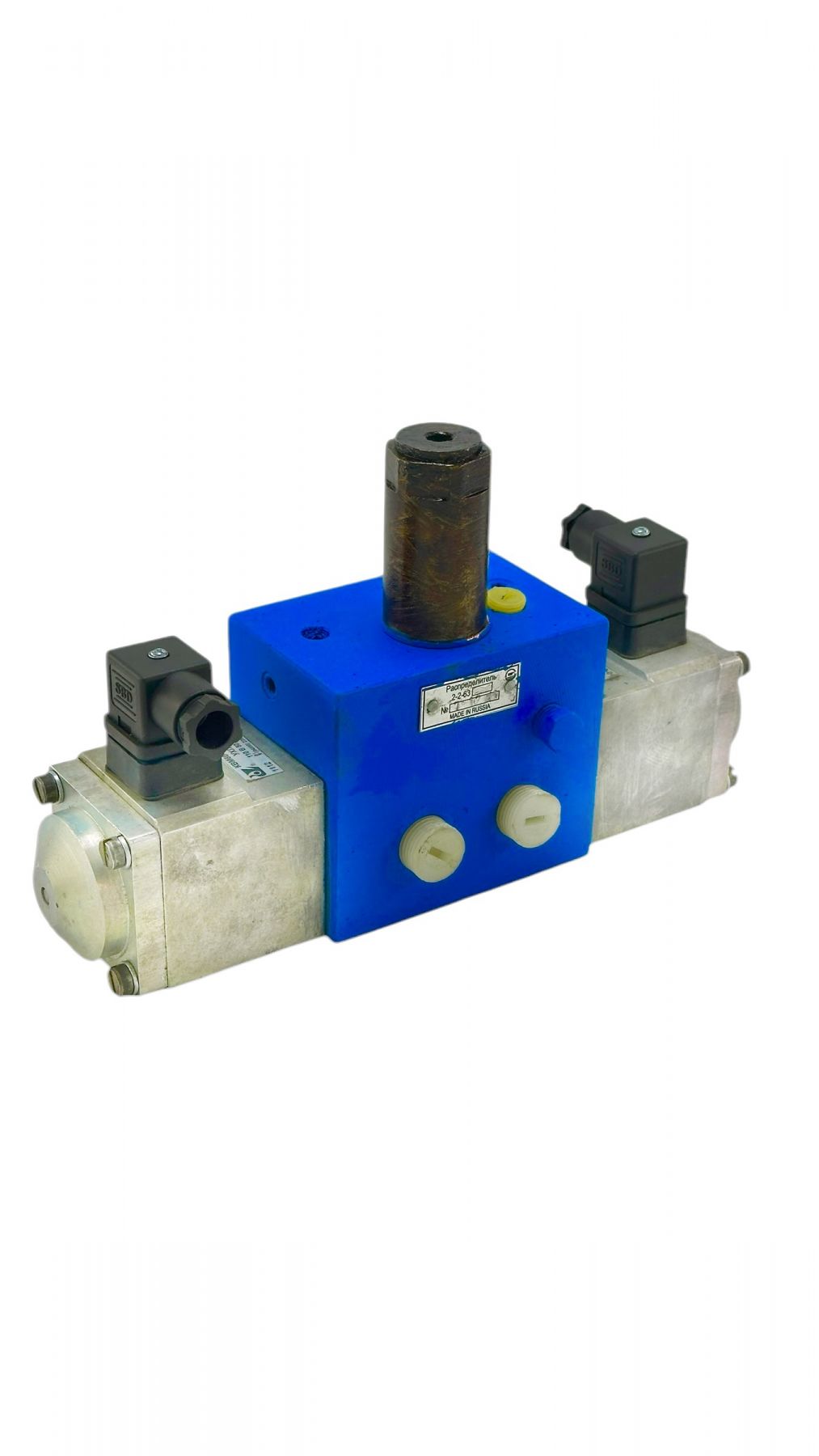

Гидрораспределитель Р2-2-63

Нет на складе
Есть в наличии
0
45 000
+
Безопасность и конфиденциальность

Сертифицированное оборудование

Гарантия надежной эксплуатации

Гарантия доставки

Контроль качества на каждом этапе

Современное оборудование

Быстрая отгрузка

Описание
Гидрораспределитель Р2-2-63 (полная маркировка обычно 2-2-63) предназначен для работы в двухмагистральных автоматических системах централизованной смазки. Его основная задача — переключать поток смазочного материала из напорной линии в одну из двух магистралей.

Технические характеристики (таблица)

Параметр Значение
Условный проход  12 мм
Номинальное давление 20 МПа (200 кгс/см²)
Пропускная способность (номинальный расход) 12,5 л/мин (0,75 м³/ч)
Тип управления Электромагнитное (один или два соленоида)
Напряжение питания (стандарт) 24В DC, 110В AC или 220В AC
Ход золотника 6 мм
Рабочая среда Пластичная смазка (пенетрация 260–420)
Масса ~9,5 кг

Расшифровка маркировки (типовая для систем смазки)
Пример: Р 2-2-63 (или 2-2-63)
  • Р — Распределитель.
  • 2 — Двухмагистральная система (тип системы).
  • 2 — Количество рабочих позиций золотника.
  • 63 — Условный индекс модели, определяющий расходные характеристики и давление (соответствует пропускной способности 12,5 л/мин).
Описание и назначение
Распределитель используется в концевых двухмагистральных станциях (например, ССД). Когда все питатели в первой магистрали сработали и давление в системе выросло, реле давления подает сигнал на электромагнит распределителя. Тот переключает поток во вторую магистраль, подготавливая систему к следующему циклу.

Конструкция
Устройство состоит из следующих основных узлов:
  1. Корпус: Изготовлен из высокопрочного чугуна или стали с прецизионно обработанным центральным отверстием.
  2. Золотник: Стальной цилиндр с проточками, который перемещается внутри корпуса, открывая или перекрывая каналы.
  3. Электромагнит (привод): Толкает золотник в нужное положение при подаче тока.
  4. Возвратные пружины: Удерживают золотник в исходном (нейтральном) состоянии или возвращают его после снятия напряжения.
  5. Присоединительные отверстия:
    • P — вход от насоса;
    • M1 и M2 — выходы на магистрали;
    • T — слив в бак (возвратная линия).
Габаритные и монтажные размеры

Распределитель имеет массивный чугунный корпус с фланцевым или резьбовым креплением (в зависимости от исполнения станции).
  • Габариты корпуса (ориентировочно): 251*275*85 мм.
  • Присоединительные отверстия: Обычно внутренние резьбы G1/2" (или М22х1,5) для основных линий (P, M1, M2) и G1/4" для дренажа/слива.
  • Монтажные отверстия: 4 отверстия под болты М10 на нижней или задней плоскости.

Электрическая схема подключения
Распределитель Р2-2-63 чаще всего оснащается одним электромагнитом (соленоидом) переменного или постоянного тока.
  1. Тип управления: Электромагнит тянущего или толкающего типа.
  2. Клеммная коробка: Сверху на соленоиде находится разъем типа DIN 43650 (или аналогичная контактная группа).
  3. Контакты:
    • Контакт 1: Фаза (+)
    • Контакт 2: Ноль (–)
    • Контакт 3: Заземление (PE)
Логика работы:
  • Тока нет: Пружина удерживает золотник в положении, когда нагнетание идет в Магистраль 1, а Магистраль 2 соединена со сливом.
  • Ток подан: Электромагнит переключает золотник — нагнетание идет в Магистраль 2, а Магистраль 1 соединяется со сливом.
Гидравлическая схема (порты)
  • P (Pump): Вход от насосной станции.
  • M1 (Line 1): Выход на первую ветку системы смазки.
  • M2 (Line 2): Выход на вторую ветку системы смазки.
  • T (Tank): Возврат излишков смазки в бак (сброс давления из нерабочей ветки).
