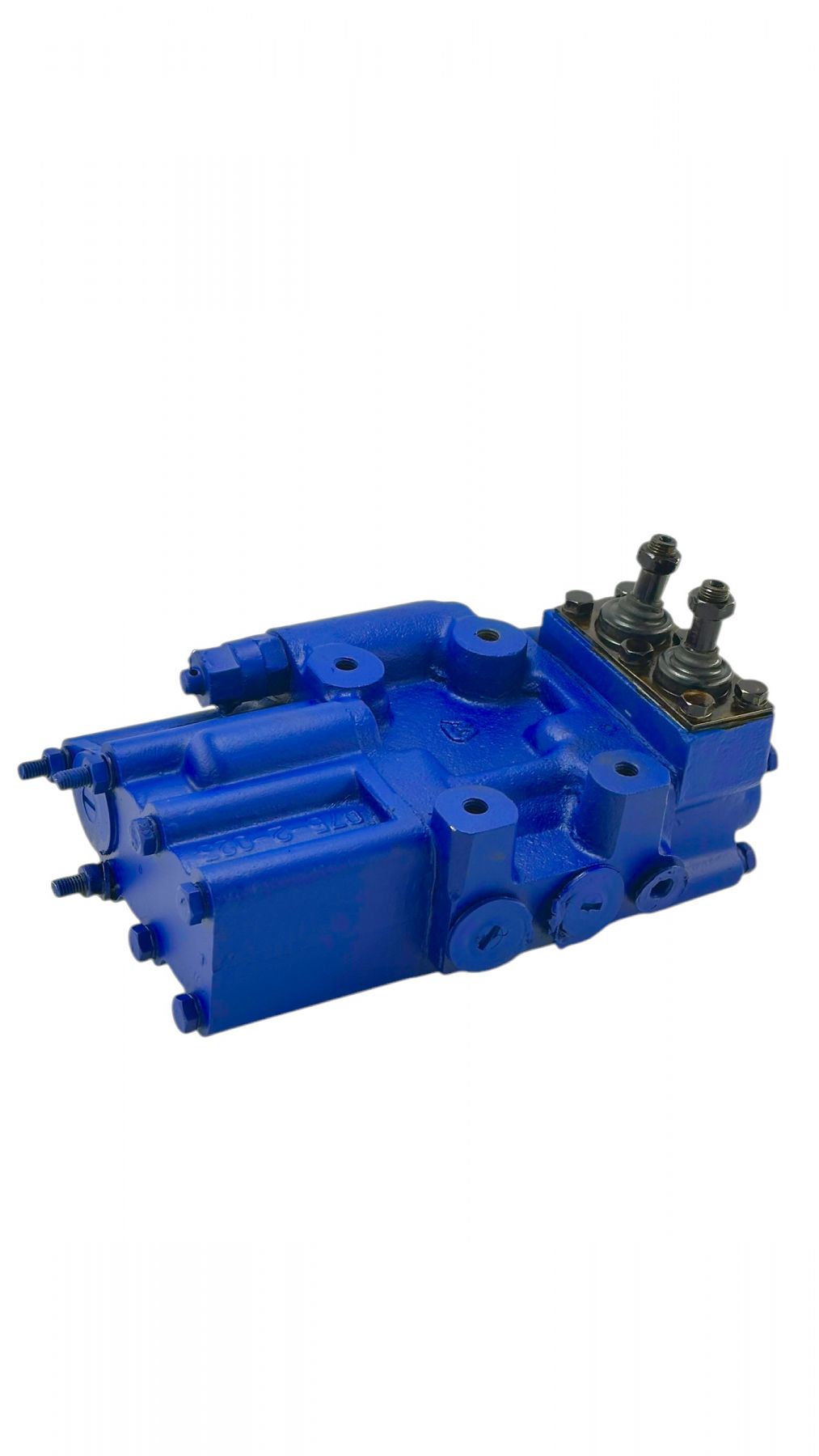

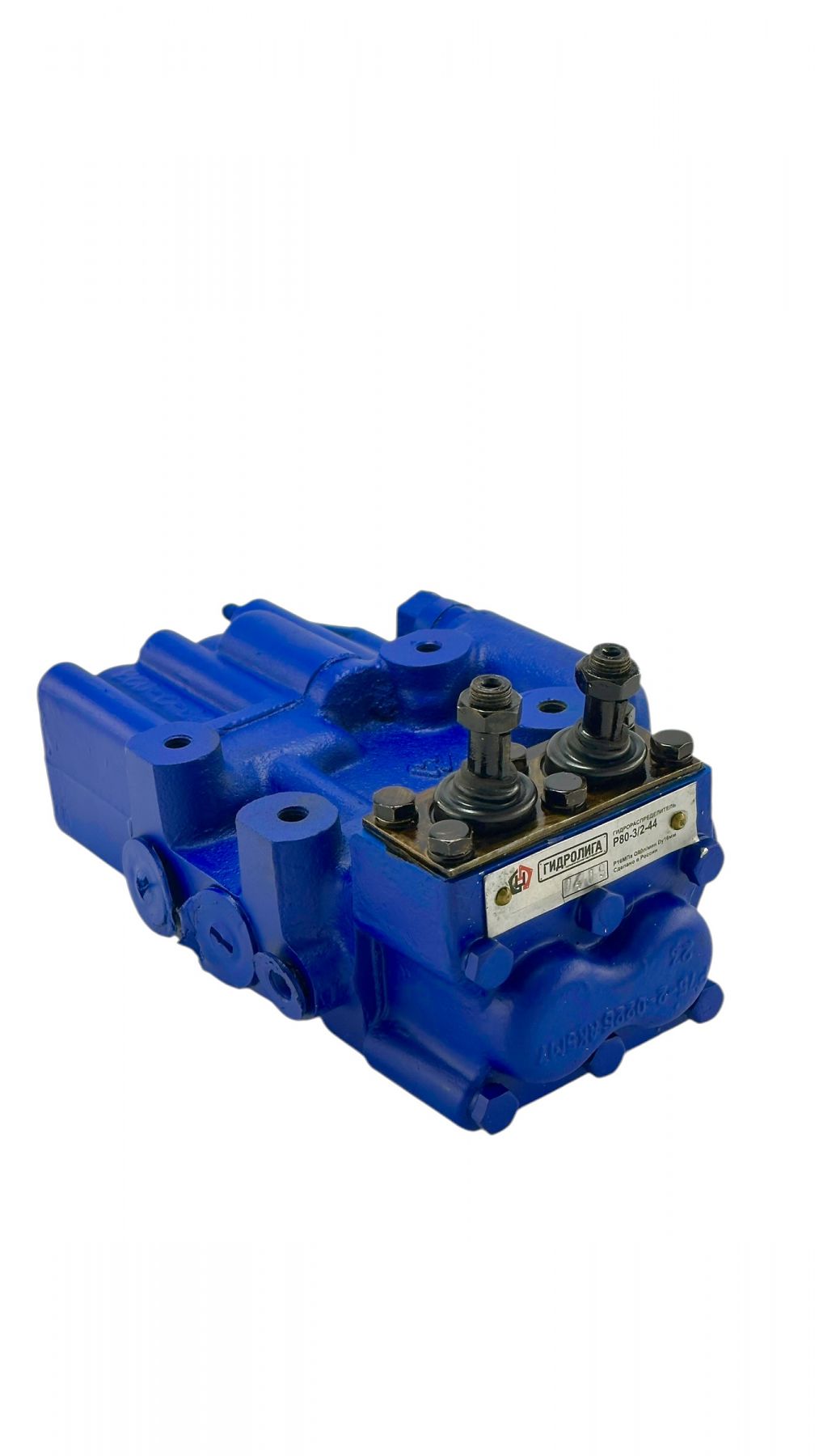

Гидрораспределитель Р80-3/1-22 (МР80-4/1-22)
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
| Элемент маркировки | Значение параметров (Р80 / МР80) | Полная расшифровка по ГОСТ |
|---|---|---|
| Р / МР | Конструкция | Моноблочный клапанно-золотниковый (МР — модернизированный, с хромированными золотниками и повышенной герметичностью). |
| 80 | Номинальный расход | 80 литров в минуту (максимальный поток — до 120 л/мин). |
| 3 / 4 | Класс по давлению | Р80-3: Номинальное 16 МПа, макс. 20 МПа. МР80-4: Номинальное 20 МПа, макс. 25 МПа. |
| / | Разделитель | Разделяет параметры давления и функциональный код. |
| 1 | Код назначения | Для автономного использования (оснащен собственным встроенным предохранительно-перепускным клапаном). |
| 2 (первая) | Золотник №1 | 4 позиции: «Подъем», «Нейтраль», «Опускание принудительное», «Плавающая». С фиксацией рабочих позиций и автовозвратом по давлению. |
| 2 (вторая) | Золотник №2 | 4 позиции: Полностью идентичен первому золотнику (имеется плавающий режим и автоматический отщелк). |
- «Подъем» и «Опускание принудительное» — фиксируются шариковым замком. Когда гидроцилиндр доходит до упора (или нагрузка превышает норму), давление в системе мгновенно возрастает до 17,5–20 МПа, срабатывает бустер, и рычаг автоматически отщелкивается обратно в нейтральное положение.
- «Плавающая позиция» — включается переводом рычага в крайнее нижнее положение (за позицию опускания) и фиксируется там жестко. Этот режим необходим, чтобы навеска (например, отвал для чистки снега или плуг) свободно опускалась и поднималась, в точности повторяя неровности земли. Вывод рычага из этого режима осуществляется оператором вручную.
Технические характеристики:
производительность – единая 80 л/мин;
диаметр золотника – 2.5 см;
количество золотников – 2 или 3;
позиции золотника - «Подъем», «Нейтраль», «Опускание», «Плавающая»
фиксация - «Подъем», «Опускание»,«Плавающая».
Автоматический возврат при достижении заданного давления из позиций «Подъем» и «Опускание»
давление максимально допустимое – 20 МПа;
предохранительный клапан – постоянного давления, дифференциальный;
вес – 14 кг

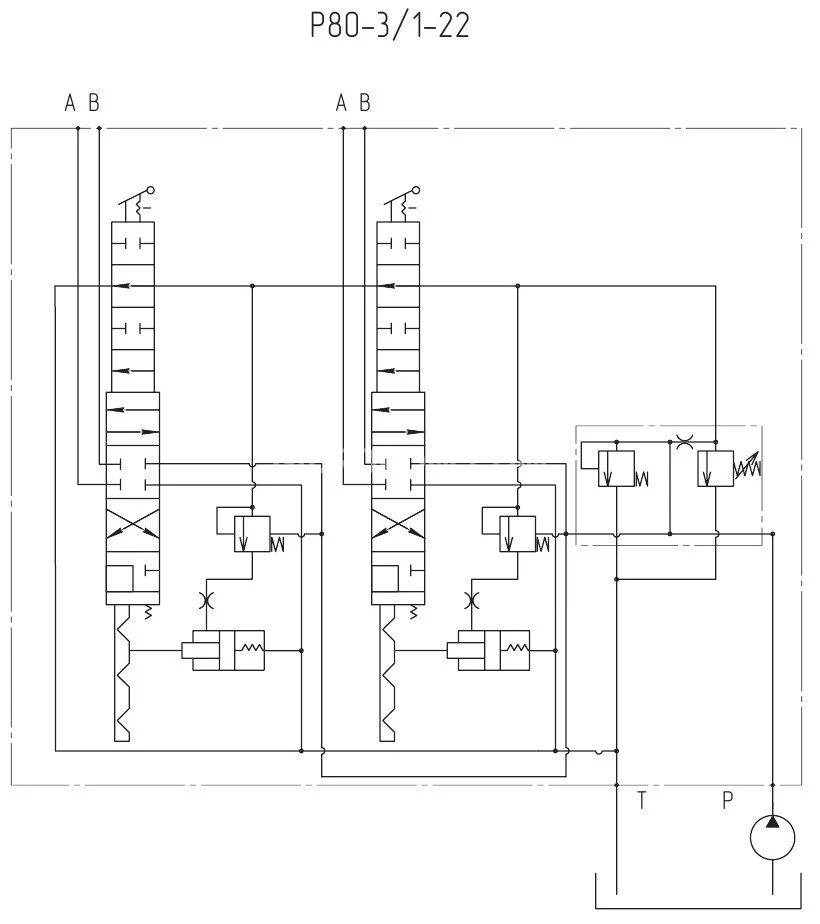

Схема распределения потока рабочей жидкости:
Гидрораспределитель Р80-3/1-22 представляет собой моноблочный клапанно-золотниковый агрегат, предназначенный для использования в сельскохозяйственной и специализированной технике. Он отлично подходит для таких тракторов, как Т-16, Т-25, Т-30, Т-45, а также для машин ХТЗ-2511, ХТЗ-3510, ВТЗ-2032, ВТЗ-2048 и ВТЗ-30СШ, которые оснащены насосами с производительностью от 20 до 100 литров в минуту. В гидравлической системе этот распределитель отвечает за распределение и регулировку давления рабочей жидкости, основанной на минеральных маслах. Рабочий материал поступает в гидросистему от насоса, что обеспечивает слаженную работу этих двух агрегатов. Также распределитель выполняет важную задачу по защите системы от перегрузок.
Р80-3/1-22 отличается высокой безопасностью и надежностью благодаря своему изготовлению из качественных материалов. Эта модель пользуется большим спросом на украинском рынке и предлагается по привлекательной цене.
