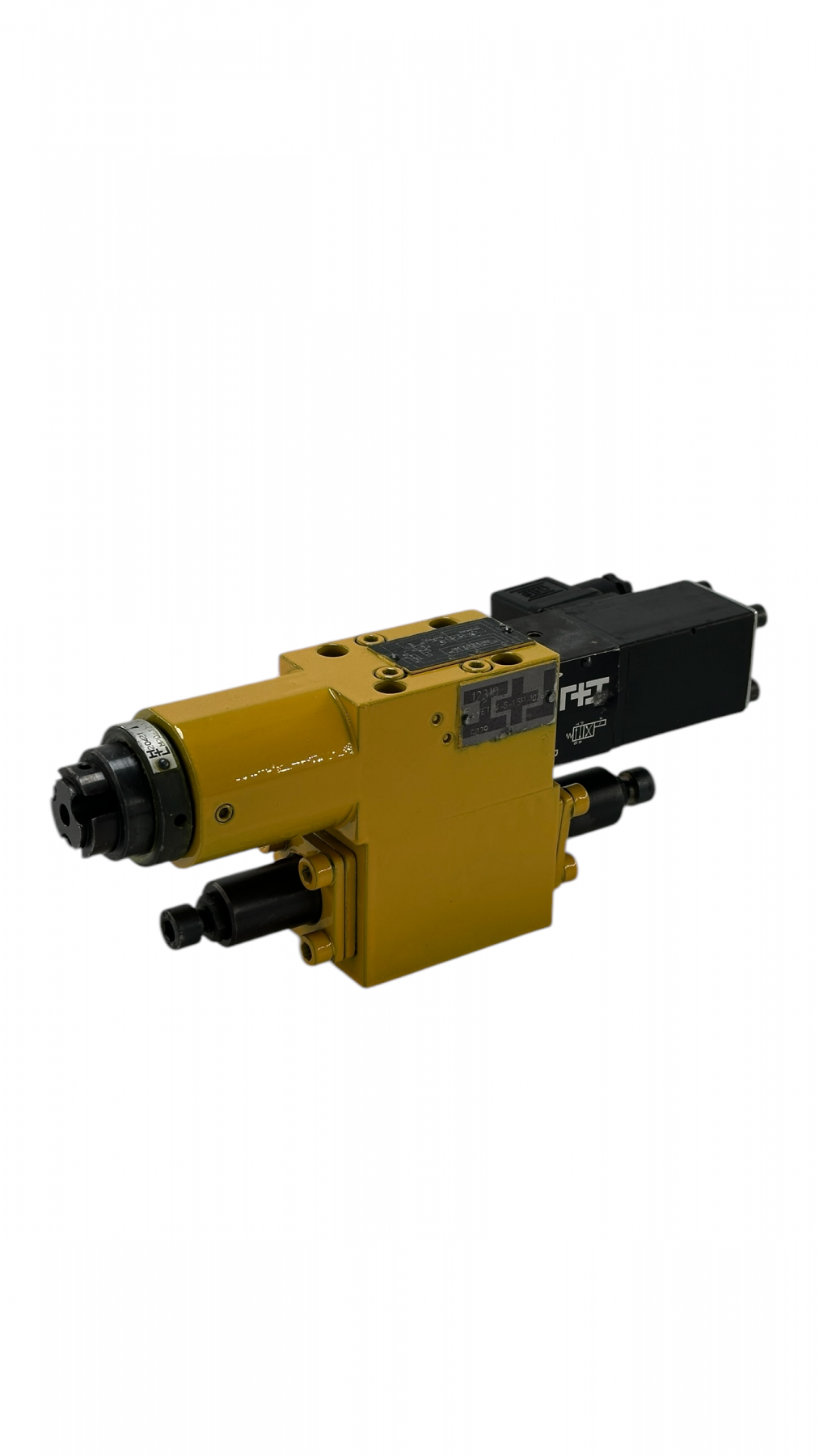

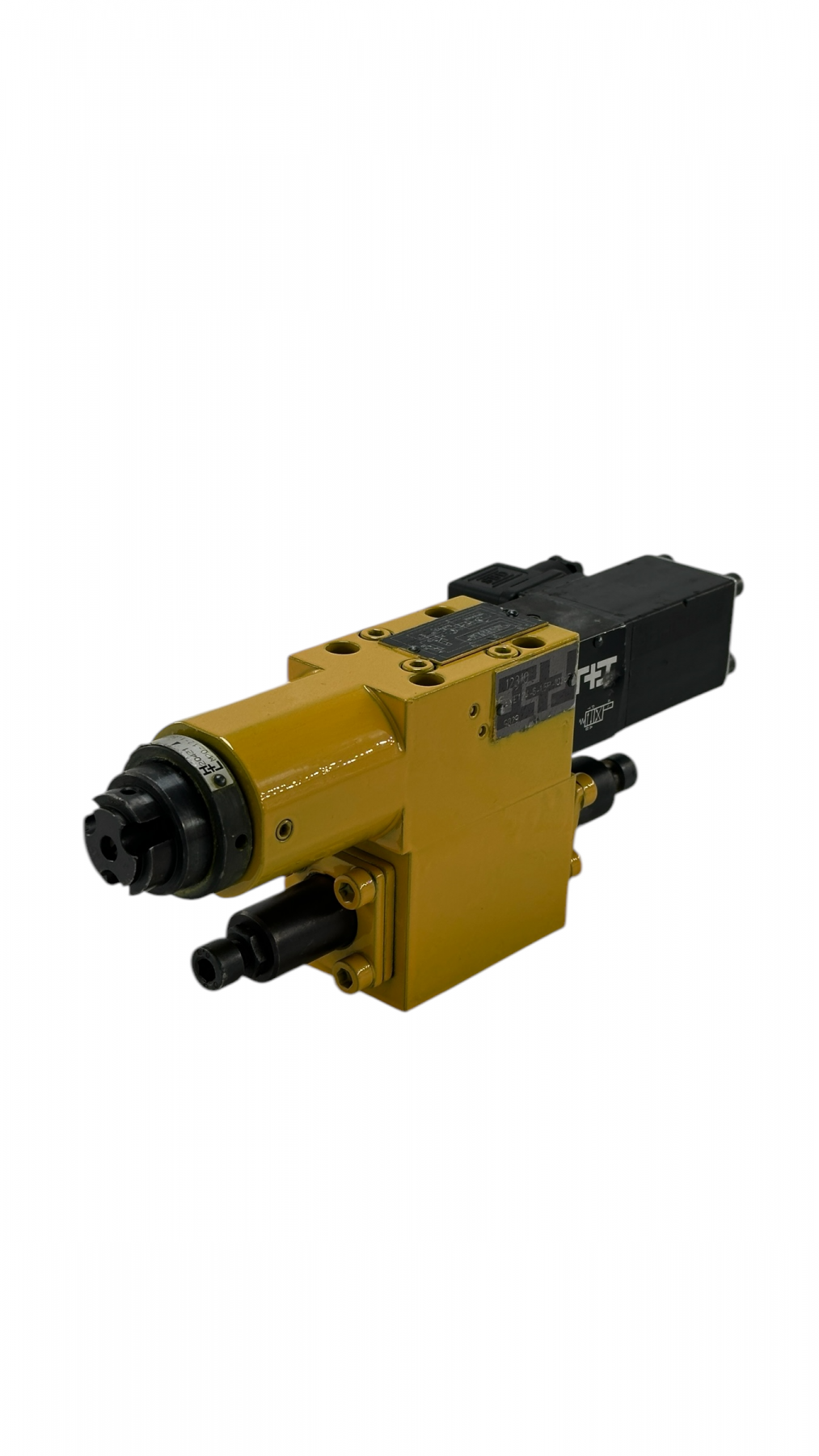

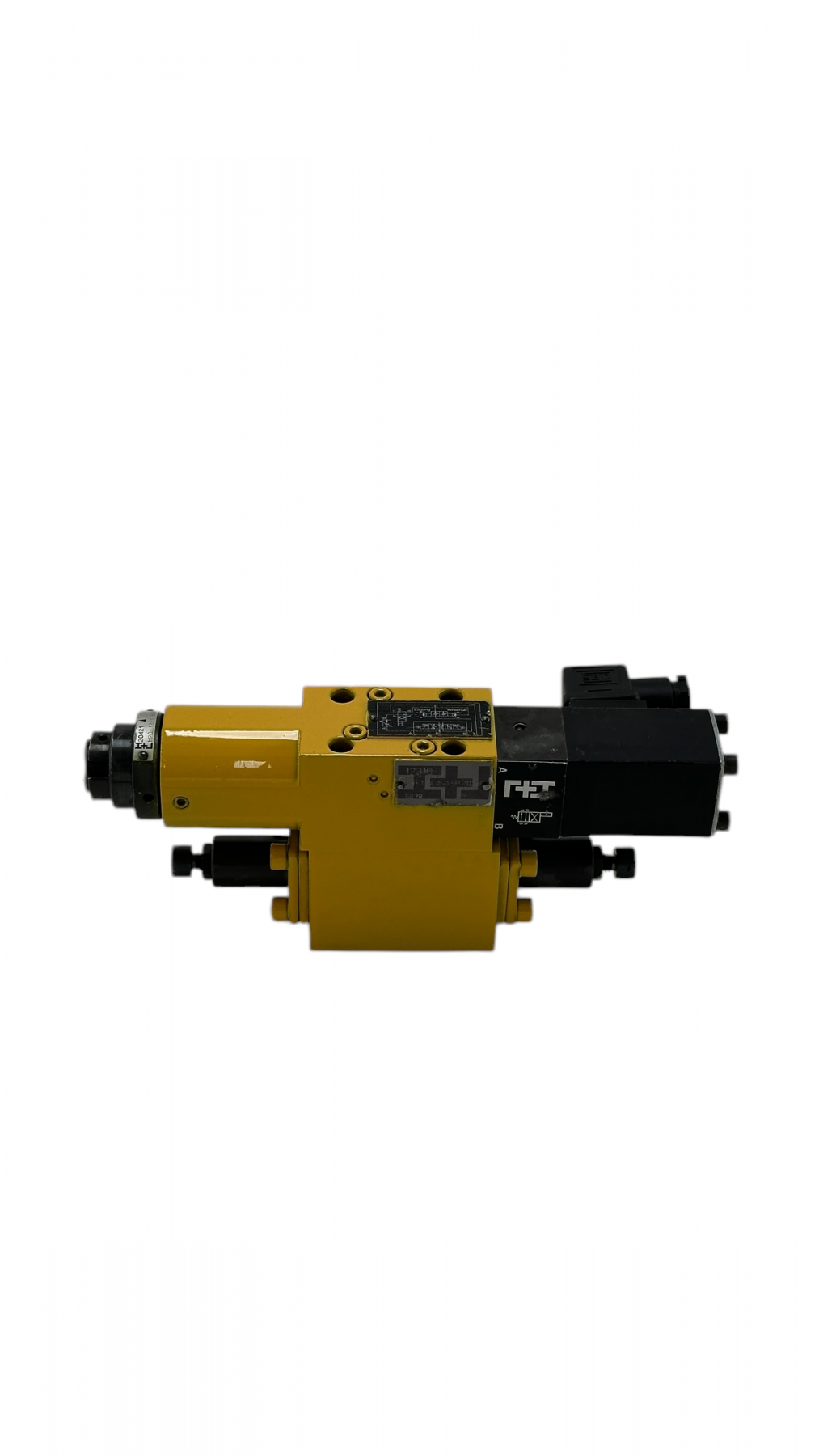

Гидрораспределитель WE054R10 Schienle

Основные технические данные

Условный проход : 4мм

Рабочее давление: 25МПа

Пропускная способность: 15л.

Напряжение: 12в., 24в., 110в., 220в., 380в.

Тип монтажа: модульный (стыковой, плиточный)

Масса : 1 кг с одним эл.магнитом, 1,4 кг - с двумя эл.магнитами

Схема распределения потока рабочей жидкости:

Все документы и другая техническая информация от KLADIVAR и авторизованных дистрибьюторов предоставляют варианты продукции для дальнейшего исследования пользователями, имеющими техническую экспертизу. Перед выбором или использованием любого продукта важно, чтобы вы проанализировали все аспекты вашего применения и изучили информацию, касающуюся продукта, в текущем каталоге продукции. Из-за разнообразия условий эксплуатации и применений для этих продуктов пользователь, посредством собственного анализа и тестирования, несет исключительную ответственность за окончательный выбор продуктов и систем и обеспечение соблюдения всех требований к производительности, безопасности и экологическим требованиям применения.

Установка

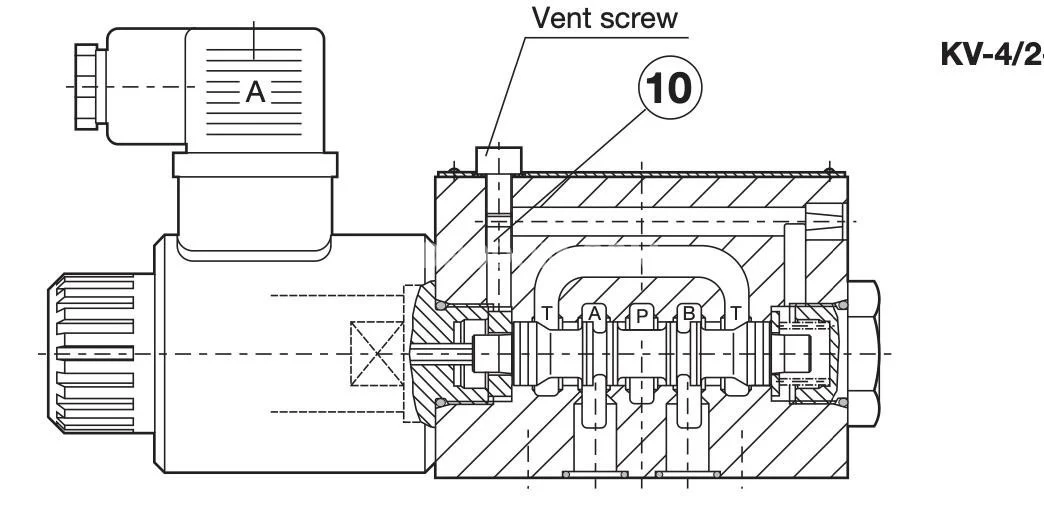

Распределитель должен быть установлен горизонтально (заводская табличка сверху). Если это не так, клапан необходимо снять для вентиляции. Открутите винт вентиляции. Попеременно перемещайте золотник в положения переключения a и b, пока в отверстии для винта не перестанут появляться пузырьки. Масло должно быть видно в отверстии для винта. Недостающее масло следует доливать из масленки по капле. Вкрутите винт вентиляционного отверстия.

Постоянное или кратковременное статическое давление масла не менее > 4 бар должно преобладать в соединении T распределителя направления для поддержания давления масла в камерах пружин. Если это не так, то предварительный объем масла ограниченного клапана будет просачиваться в канал T через секцию утечки плеч золотника управления.

Постоянство демпфирования также зависит от постоянства вязкости масла.

По этой причине демпфирующий эффект всегда следует регулировать при рабочей температуре системы.
