Гидрозамок 541.08.00 представляет собой односторонний управляемый обратный клапан трубного монтажа. Он предназначен для свободного пропускания рабочей жидкости в одном (прямом) направлении и автоматического запирания потока в обратном направлении. Движение в обратную сторону становится возможным только после подачи пилотного давления в линию управления.
Технические характеристики
| Наименование параметра | Значение параметра | Единица измерения |
|---|---|---|
| Условный проход | 8 | мм |
| Номинальный расход рабочей жидкости | 16 | л/мин |
| Максимальный расход рабочей жидкости | 25 | л/мин |
| Номинальное давление на входе | 25 (250) | МПа кгс/см^2 |
| Максимальное давление на входе | 32 (320) | МПа кгс/см^2 |
| Минимальное давление на входе | 0,5 (5) | МПа кгс/см^2 |
| Максимальное давление управления | 10 (100) | МПа кгс/см^2 |
| Минимальное давление управления | 0,2 (2) | МПа кгс/см^2 |
| Давление открывания клапана | 0,06 | МПа |
| Соотношение площадей поршня и седла | 3,3 | — |
| Объем камеры управления | 1 | см^3 |
| Утечки в основных гидролиниях | Не допускаются | — |
| Утечки в линии управления | не более 50 | см^3/мин |
| Масса гидрозамка | 0,7 | кг |
Описание и конструкция

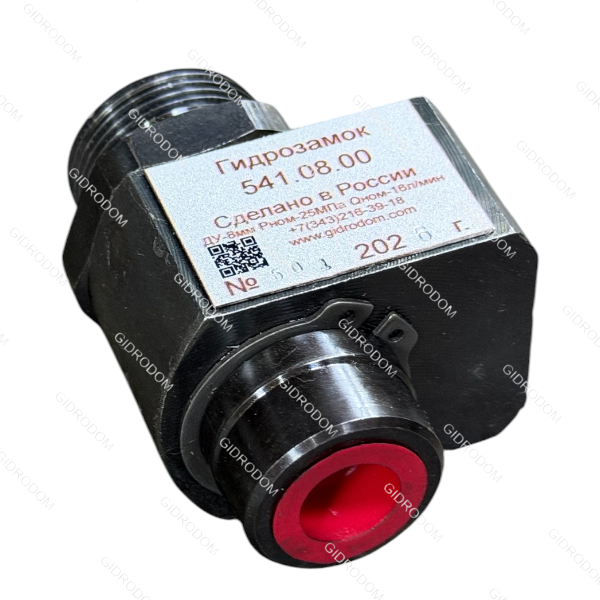

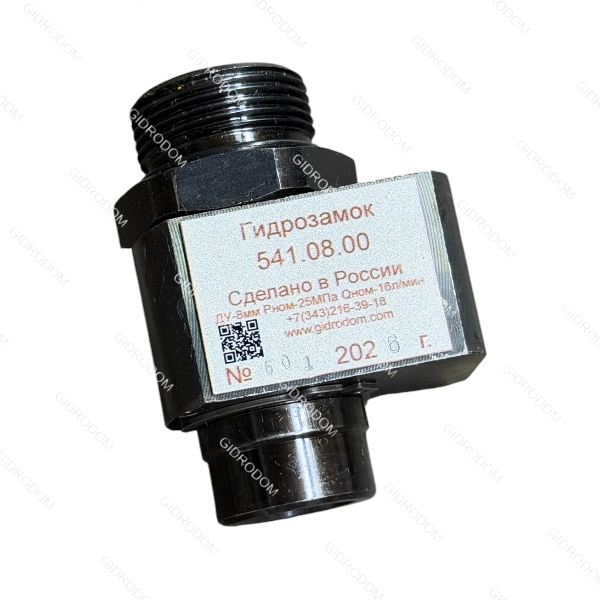

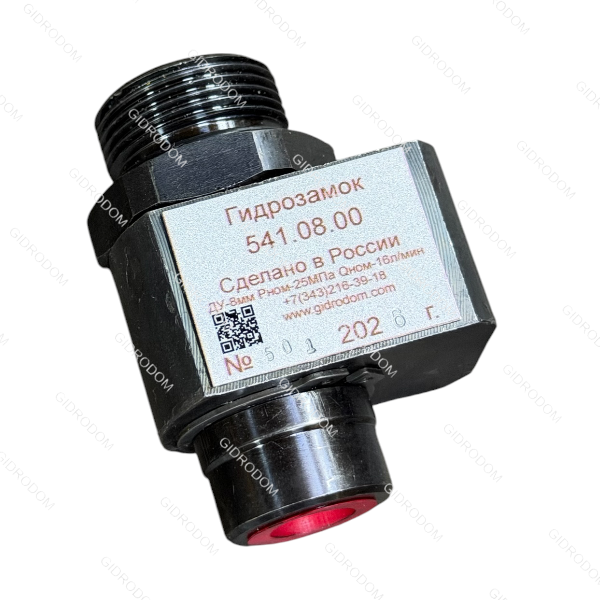

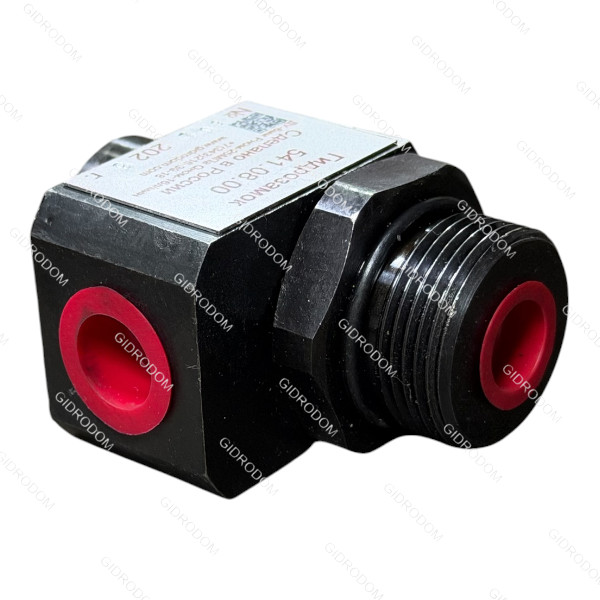

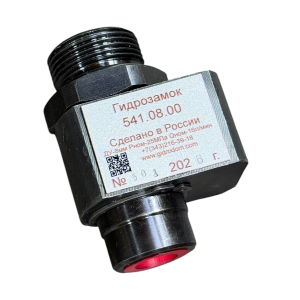

Конструктивно гидрозамок 541.08.00 выполнен в прочном стальном корпусе для линейного (трубного) монтажа.
- Запорный элемент: Внутри корпуса расположен один подпружиненный конический клапан (или шарик). Пружина прижимает его к седлу, обеспечивая абсолютную герметичность запирания линии.
- Управляющий поршень (плунжер): Расположен с противоположной стороны от запорного элемента. При подаче гидравлического сигнала в порт управления поршень смещается и механически отжимает клапан от седла, открывая проход для обратного потока жидкости.
- Подключение: Присоединительные порты имеют резьбовое исполнение. Для монтажа применяются стандартные штуцеры с резиновыми уплотнительными кольцами по ГОСТ 18829-73 (метрическая резьба М18х1.5 для управляющей линии и М33х2 / М22х1.5 в зависимости от модификации штуцеров спецтехники). Монтаж в систему допускается в любом пространственном положении.
P - подвод, A - отвод, У - управление, 1 - прямой поток (P - A), 2 - обратный поток (A-P)
Применение
Основная функция гидрозамка — статическая фиксация исполнительных механизмов под нагрузкой и защита системы от падения давления. Он исключает самопроизвольное перемещение (проседание) гидроцилиндров, вызванное естественными внутренними утечками через зазоры золотников гидрораспределителя.
Устройство массово применяется в гидроприводах:
- Автокранов (Ивановец, Галичанин, Клинцы, Челябинец) — для надежного запирания поршневых полостей гидроцилиндров выносных опор (аутригеров), чтобы избежать проседания крана во время работы.
- Строительно-дорожной и коммунальной техники — в узлах фиксации отвалов, стрел и вспомогательного навесного оборудования.
- Промышленного оборудования — в гидросистемах прессов, станков и литьевых машин.
Важно: гидрозамок предназначен исключительно для удержания механизмов в неподвижном состоянии и не должен использоваться для регулирования потока непосредственно в движении.
