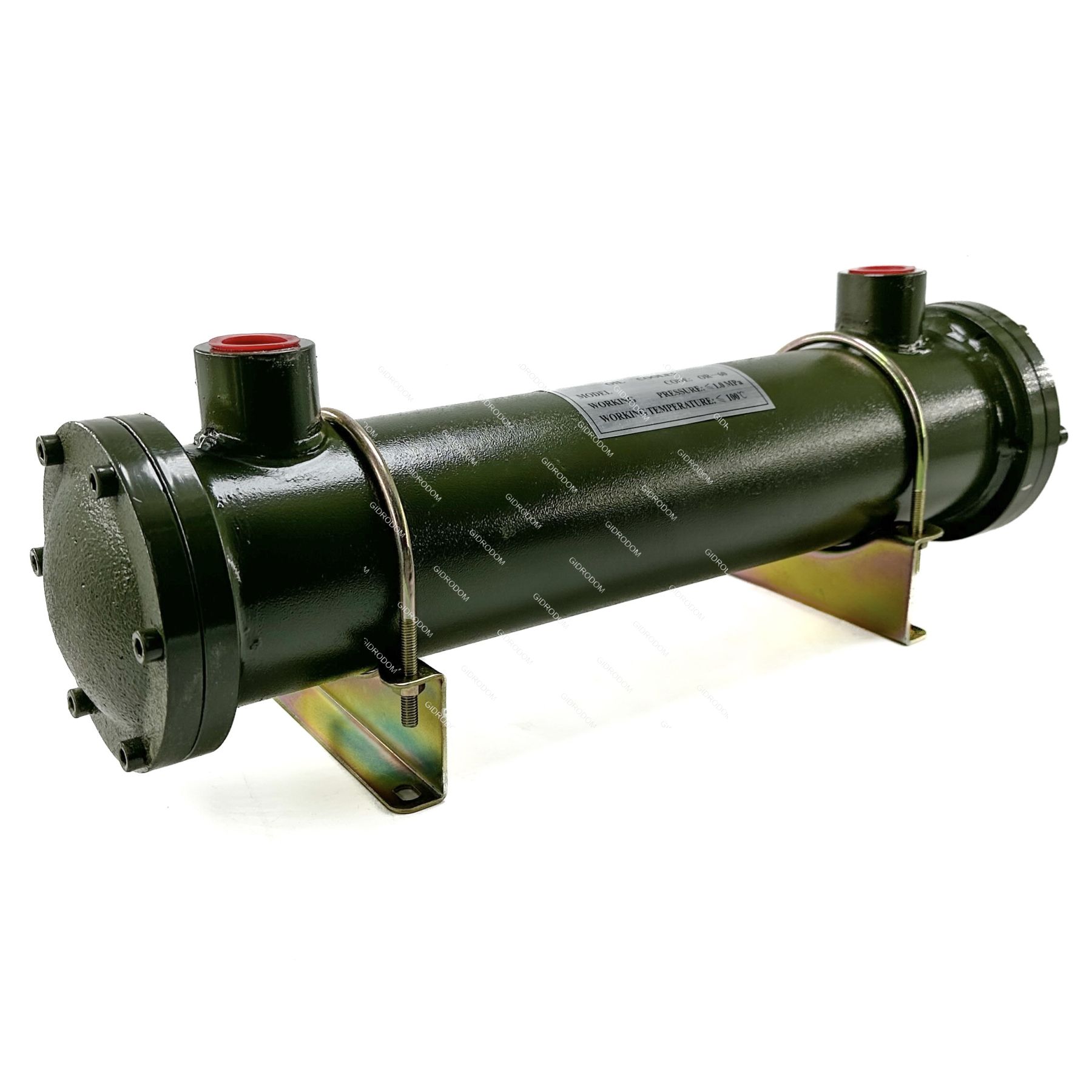

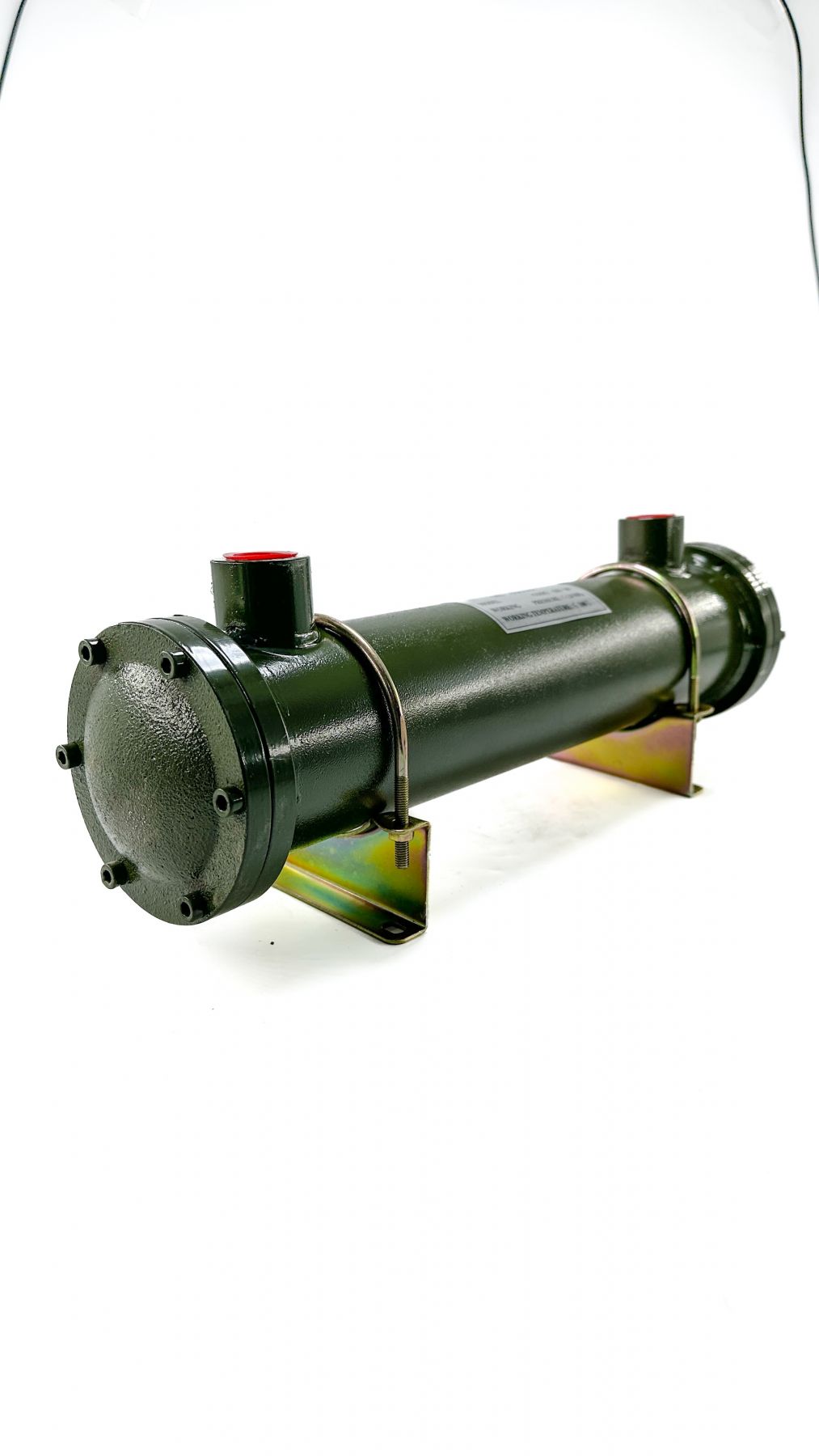

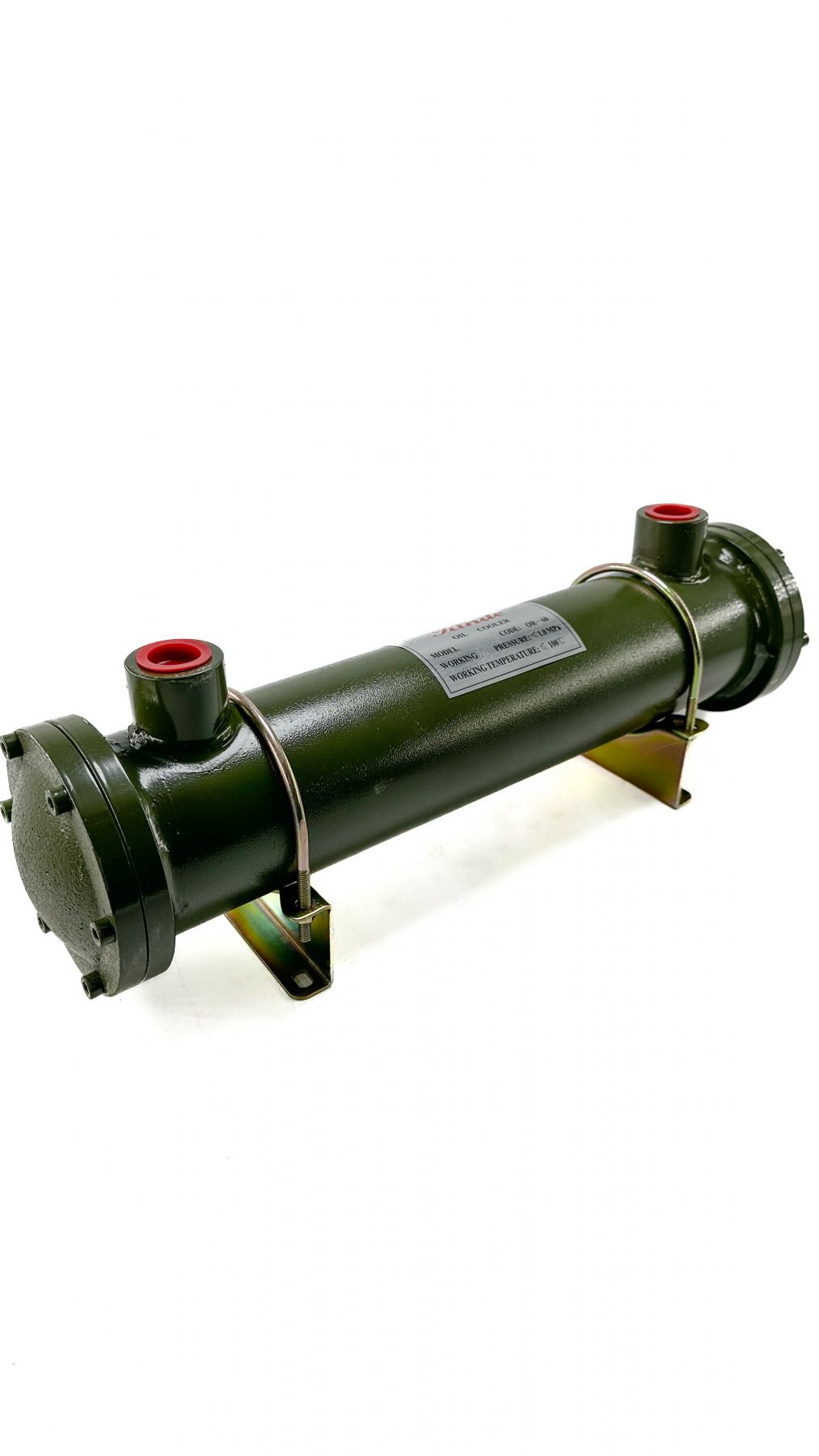

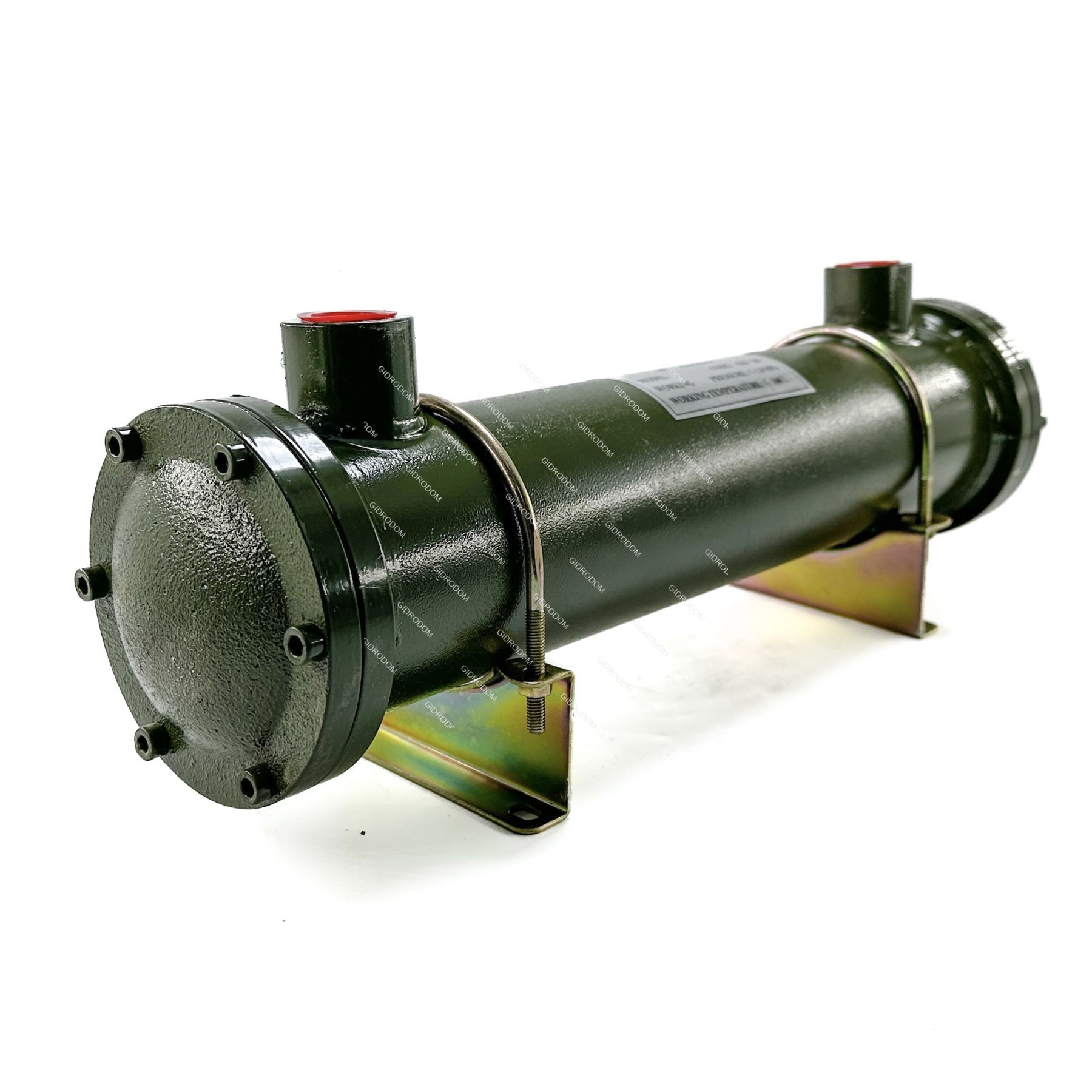

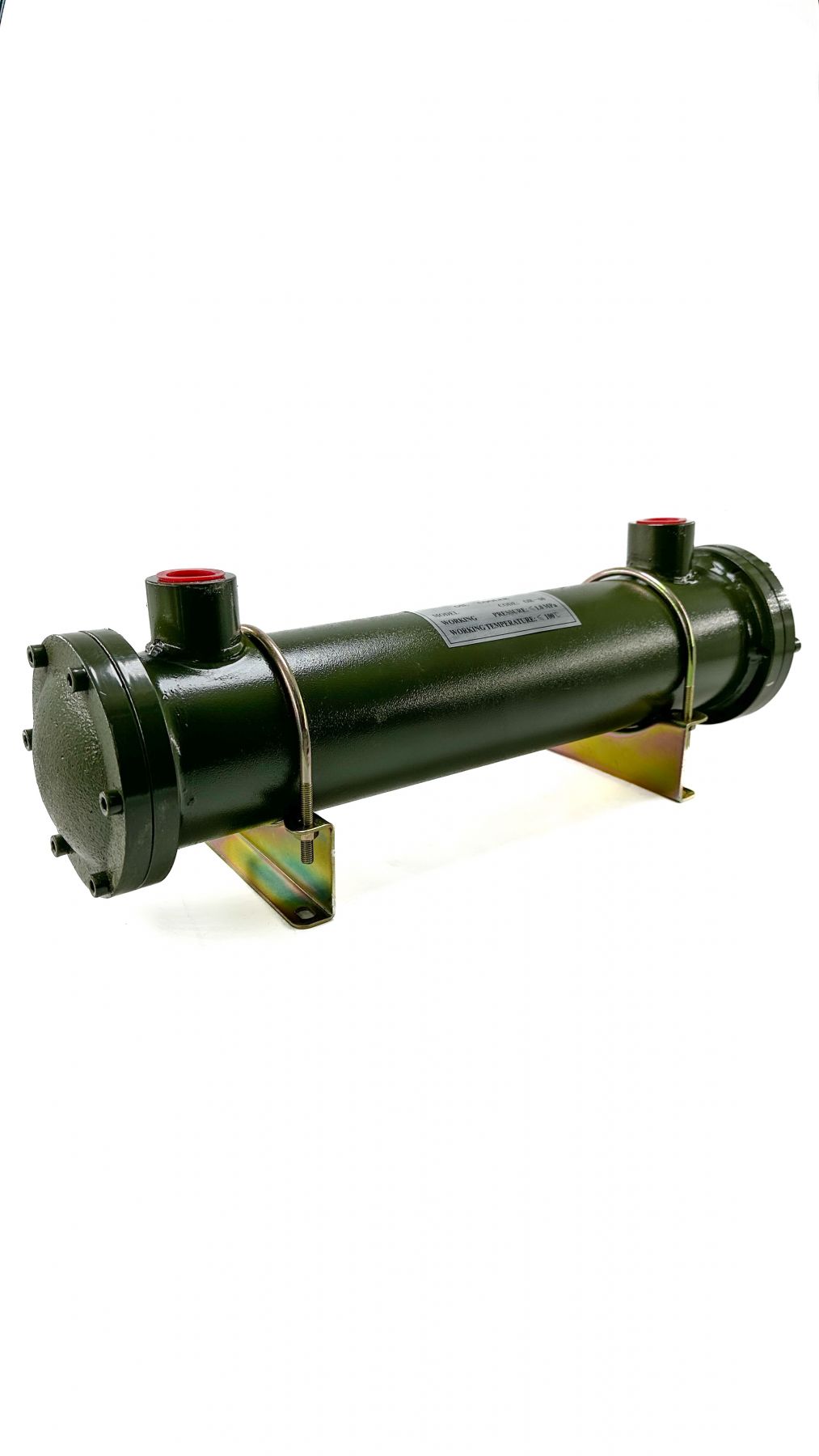

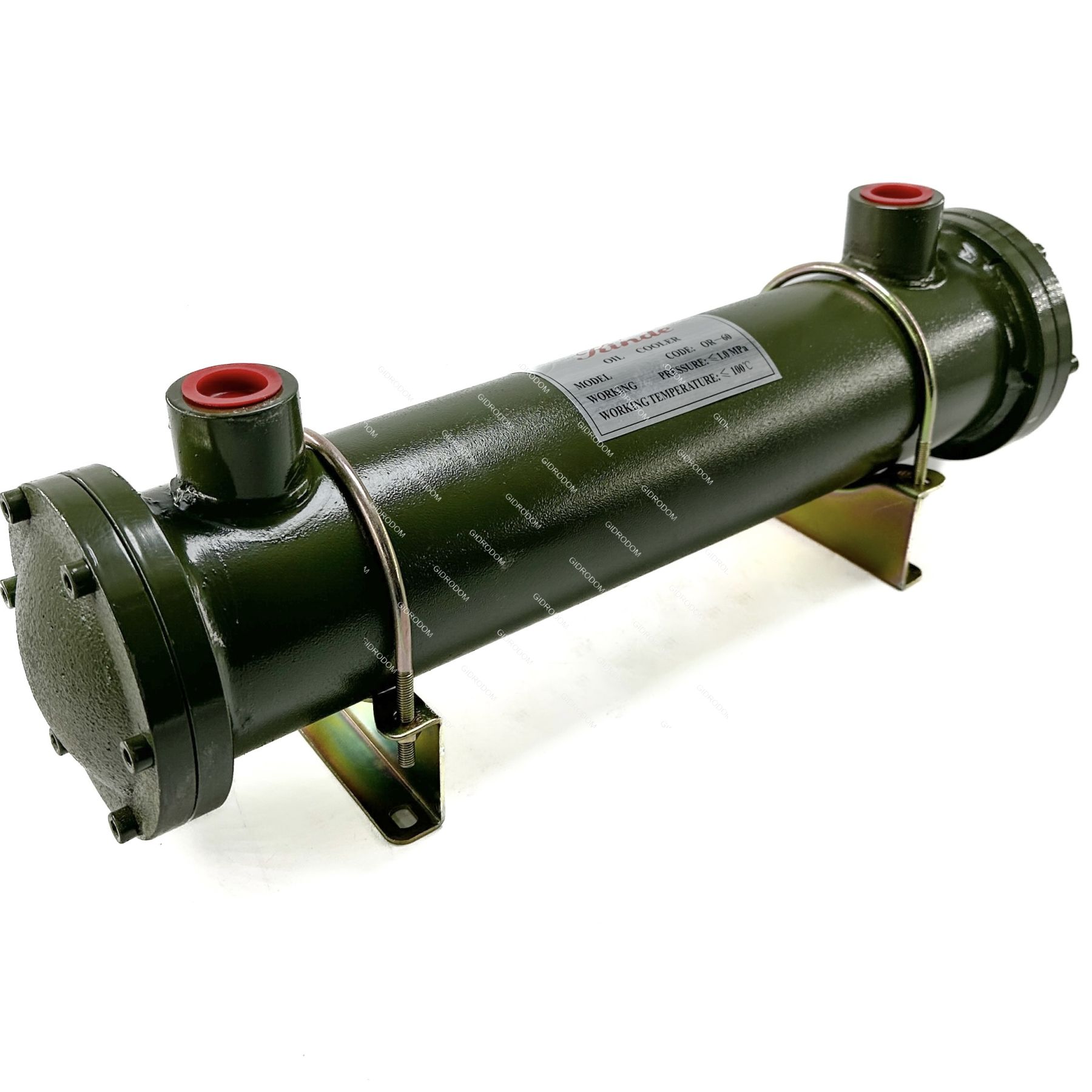

Маслоохладитель МО-1,5 (OR-60)
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
| Параметр | Значение |
|---|---|
| Максимальный расход масла | 60 л/мин |
| Рекомендуемый расход воды | 25 – 35 л/мин |
| Тепловая мощность (отвод) | до 5 – 8 кВт |
| Макс. рабочее давление (масло) | 12 бар |
| Макс. рабочее давление (вода) | 10 бар |
| Максимальная температура | +120°C |
| Вес (пустой) | ~6.5 – 8 кг |
|

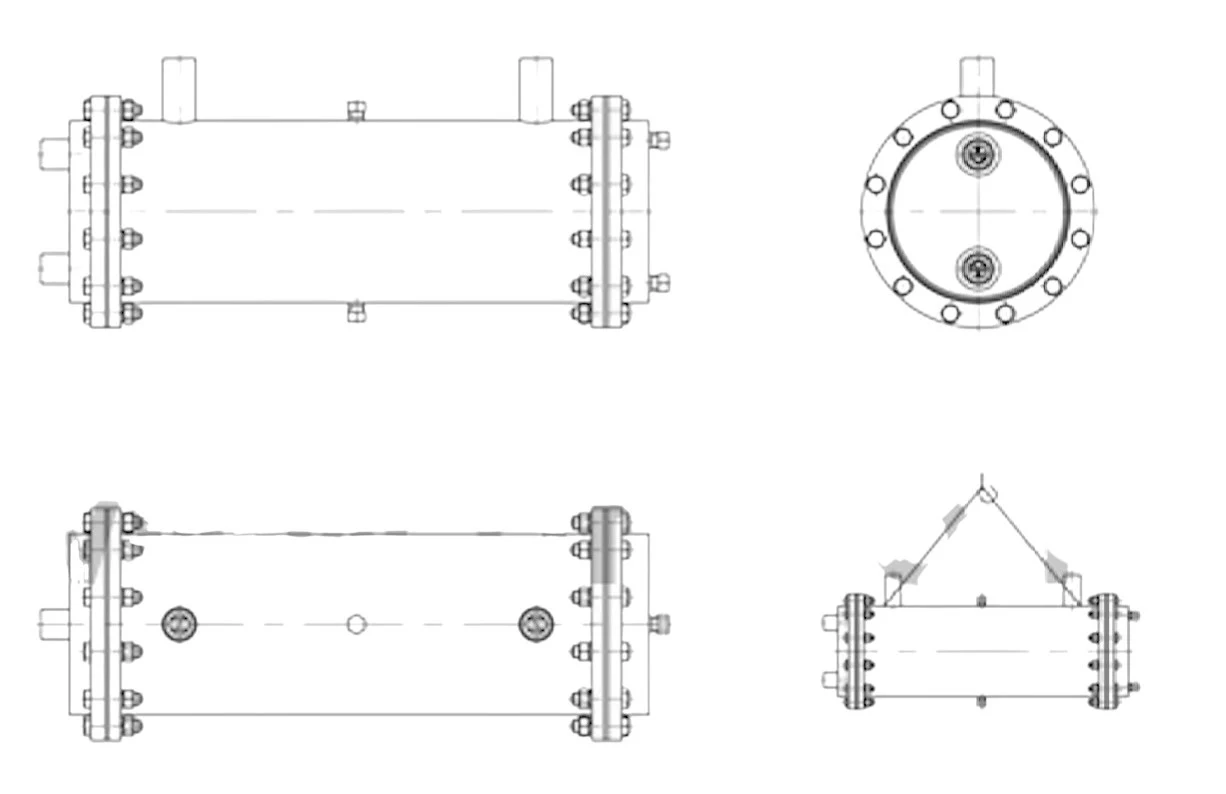

MODEL |
FLOW (l/min) |
heattransfer area(m2) |
L (mm) |
C (mm) |
d (mm) |
D (mm) |
W (mm) |
Ro |
Rw |
weight (kg) |
|
OR-60 |
60 |
0.26 |
455 |
305 |
Ø89 |
Ø122 |
46 |
G3/4" |
G3/4" |
8.5 |
|
OR-100 |
100 |
0.38 |
555 |
404 |
Ø102 |
Ø136 |
58 |
G3/4" |
G3/4" |
12.5 |
|
OR-150 |
150 |
0.62 |
560 |
384 |
Ø140 |
Ø175 |
76 |
G1" |
G1" |
19 |
|
OR-250 |
250 |
1.2 |
760 |
585 |
Ø140 |
Ø175 |
76 |
G 11/4" |
G1" |
24 |
|
OR-350 |
350 |
1.9 |
1165 |
990 |
Ø140 |
Ø175 |
76 |
G 11/4" |
G1" |
32.5 |
|
OR-600 |
600 |
2.7 |
1175 |
950 |
Ø165 |
Ø207 |
87 |
G2" |
G 11/4" |
40 |
|
OR-800 |
800 |
3.9 |
1700 |
1490 |
Ø165 |
Ø207 |
87 |
G2" |
G 11/4" |
54 |
|
OR-1000 |
1000 |
4.8 |
2140 |
1890 |
Ø165 |
Ø207 |
87 |
G2" |
G 11/4" |
62 |
|
OR-1200 |
1200 |
5.7 |
22530 |
2270 |
Ø165 |
Ø207 |
87 |
G2" |
G 11/4" |
72 |
- Компактность: Идеален для установки в ограниченном пространстве внутри бака или на раме агрегата.
- Материал: Трубный пучок из меди, корпус — литой алюминий или сталь с антикоррозийным покрытием.
- Обслуживание: Торцевые крышки съемные, что позволяет механически прочищать медные трубки от водяного налета (накипи).
Водяные маслоохладители МО рассчитаны на промышленное электрооборудование, устанавливаются внутри помещений. Их задача — охлаждать масло, которое циркулирует по замкнутым системам генераторов, электродвигателей, гидравлического оборудования (прессов, станков, компрессоров и т.п.),а также холодильных установок.
Охлаждают в основном авиационное, турбинное и дизельное масла, а также другие неагрессивные жидкости, которые не разрушают алюминиевые сплавы, с рабочей температурой до +70 °C и наружной температурой воздуха в диапазоне +1…+55 °C. В качестве охлаждающей жидкости применяют техническую воду из систем промышленного водоснабжения с температурой +5…+30 °C.
Конструктивно маслоохладитель МО представляет собой систему оребрённых труб (трубный пучок),размещённую в корпусе. Водяные камеры охладителя имеют патрубки для подачи и удаления воды. Есть петли для подъёма и транспортировки.
Материалы корпуса и водяных камер — нержавеющая сталь и коррозионностойкие сплавы (латунь, мельхиор и т. п.). Трубы изготавливаются из нержавеющей стали, латуни или титансодержащих сплавов; оребрение — алюминий.
Выбор материала для маслоохладителя зависит от той воды, в которой он будет эксплуатироваться: пресная вода (исполнение Н),минерализованная (М. М2) или морская (М5). Маслоохладители класса М5 изготавливают из сплавов с повышенной коррозионной стойкостью к агрессивным средам.
Принцип работы маслоохладителя, как и любого теплообменника, основан на передаче тепла от более тёплой среды к менее тёплой. В данном случае — от масла к воде. Вода поступает через входной патрубок, многократно циркулирует, охлаждая масло, и выходит через отводящий патрубок. Благодаря оребрению поверхность теплообмена значительно увеличивается, что обеспечивает эффективную работу устройства.
