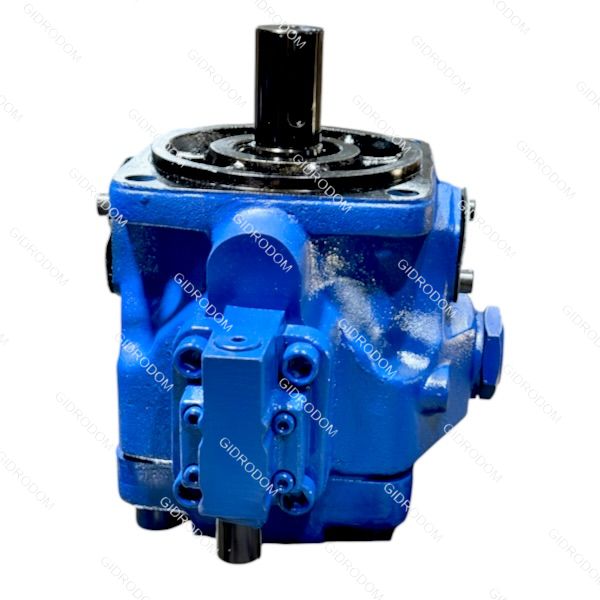

Насос пластинчатый регулируемый НПлР125/6,3
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Насос пластинчатый регулируемый НПлР 125/6,3 относится к той же линейке оборудования, что и модель 125/16. Его базовое отличие заключается в номинальном давлении на выходе, которое составляет 6,3 МПа (63 бар) вместо 16 МПа.
За счет работы на более низком давлении насос имеет меньшие внутренние перетечки (утечки), благодаря чему его номинальная подача выше при том же рабочем объеме и составляет 172,5 л/мин (против 152 л/мин у версии на 16 МПа).

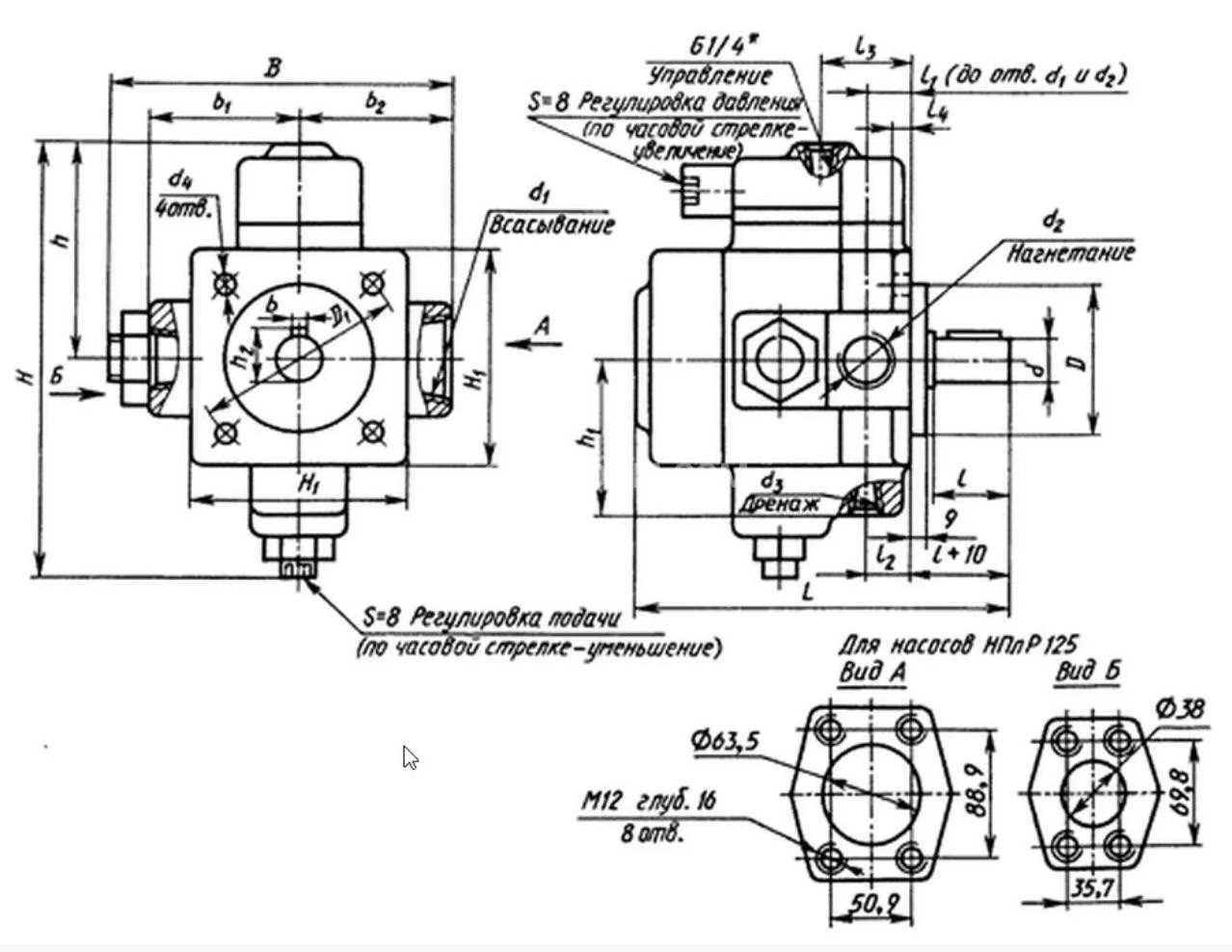

Технические характеристики и габариты
| Параметр | Значение |
|---|---|
| Номинальный рабочий объем | 125 см³/об |
| Диапазон регулирования объема | 41 – 125 см³/об |
| Номинальная подача | 172,5 л/мин |
| Номинальное давление на выходе | 6,3 МПа (63 бар) |
| Номинальная частота вращения | 1450 об/мин |
| Направление вращения вала | Правое (по часовой стрелке) |
| Вес (масса) | 98 кг |
| Габаритные размеры (базовые) | ~ 275 × 445 × 376 мм |
| Исполнение вала | Шпоночный |
Примечание: Габариты, крепежные фланцы и вес (98 кг) у моделей НПлР 125/6,3 и НПлР 125/16 идентичны, так как они выполнены в одном унифицированном корпусе 4-го габарита.
Конструкция
Конструктивная схема полностью повторяет старшую модель, но адаптирована под низкое давление:
- Унифицированный корпус: Отлит из чугуна. Включает ротор, подвижное статорное кольцо и пластины (шиберы).
- Регулятор давления: Механический, пружинно-поршневого типа. Поскольку целевое давление ниже (6,3 МПа), в регуляторе используется более мягкий пакет пружин по сравнению с версией на 16 МПа, что обеспечивает точную чувствительность и стабильное изменение эксцентриситета в малом диапазоне давлений.
- Регулировочные винты: Доступны два внешних органа настройки: винт изменения давления среза (обнуления подачи) и винт принудительного ограничения максимального хода статора (максимального объема).
Эксплуатация и требования к среде
- Рабочая жидкость: Минеральные масла (например, ИГП-38, ВНИИ НП-403). Вязкость — от 25 до 160 мм²/с при температуре от -10 °C до +70 °C.
- Чистота системы: Не ниже 12-го класса чистоты по ГОСТ 17216-71. Требуется обязательная установка магистральных фильтров с тонкостью фильтрации не более 25 мкм. Подключение: Соединение вала насоса и электродвигателя — только через гибкую (упругую) муфту. Не допускаются радиальные или осевые перекосы, которые могут вызвать ускоренный износ подшипников.
Особенности модели НПлР 125/6,3
- Высокий КПД на низком давлении: За счет меньшего градиента давления между полостями всасывания и нагнетания, объемные потери (утечки) сведены к минимуму. Это дает прирост к подаче на ~20 литров в минуту по сравнению с высоковольтной модификацией.
- Плавность регулирования потока: Насос мягко реагирует на изменение сопротивления в гидросистеме, плавно снижая подачу масла до нуля при достижении 6,3 МПа, что защищает низконапорные элементы системы от гидроударов.
- Экономичность: Идеален для контуров гидросистем станков, где требуются большие объемы перемещения жидкости (например, быстрый подвод суппорта или стола), но отсутствуют высокие силовые нагрузки пресс-формами или гидроцилиндрами высокого давления.
