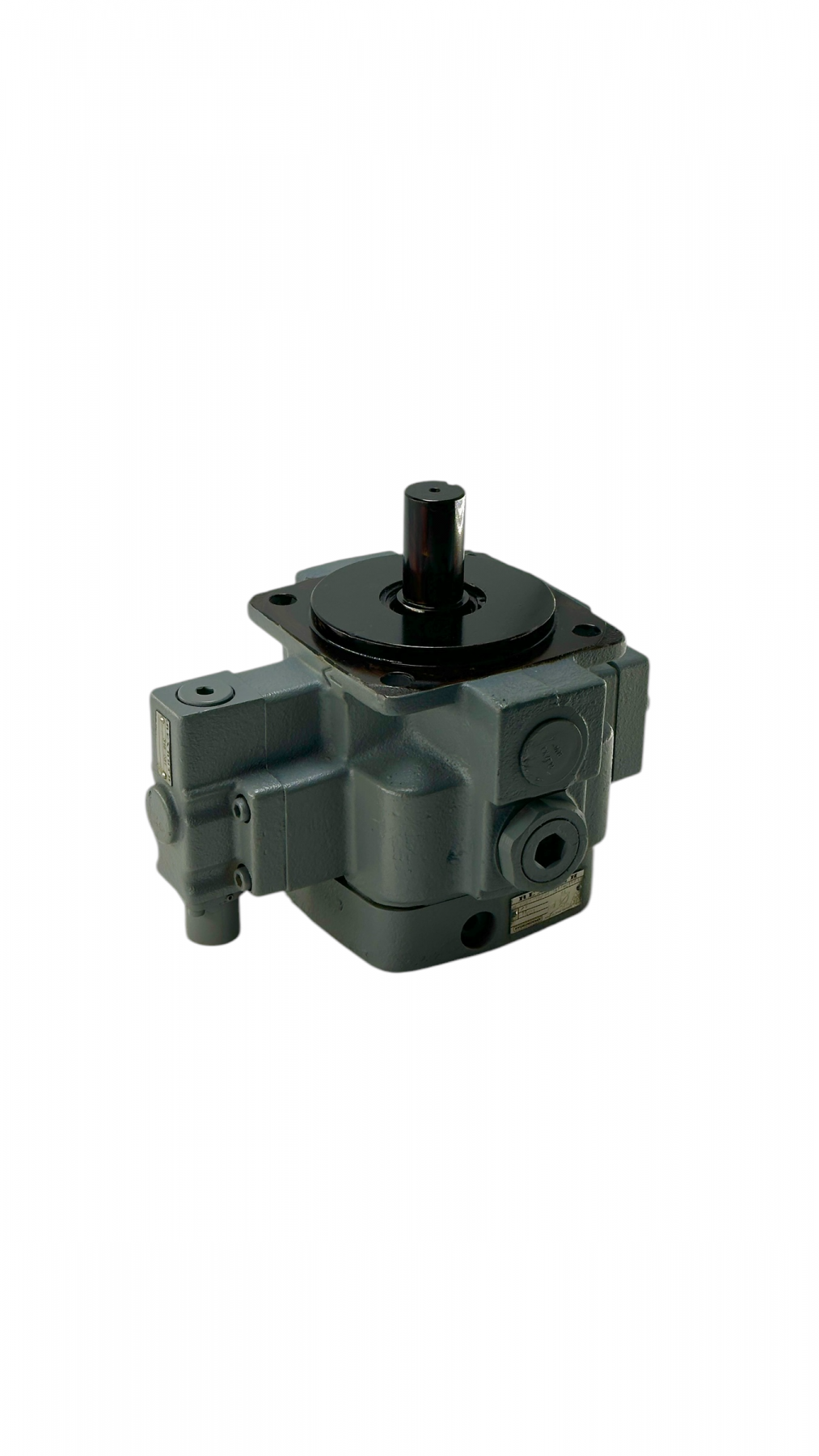

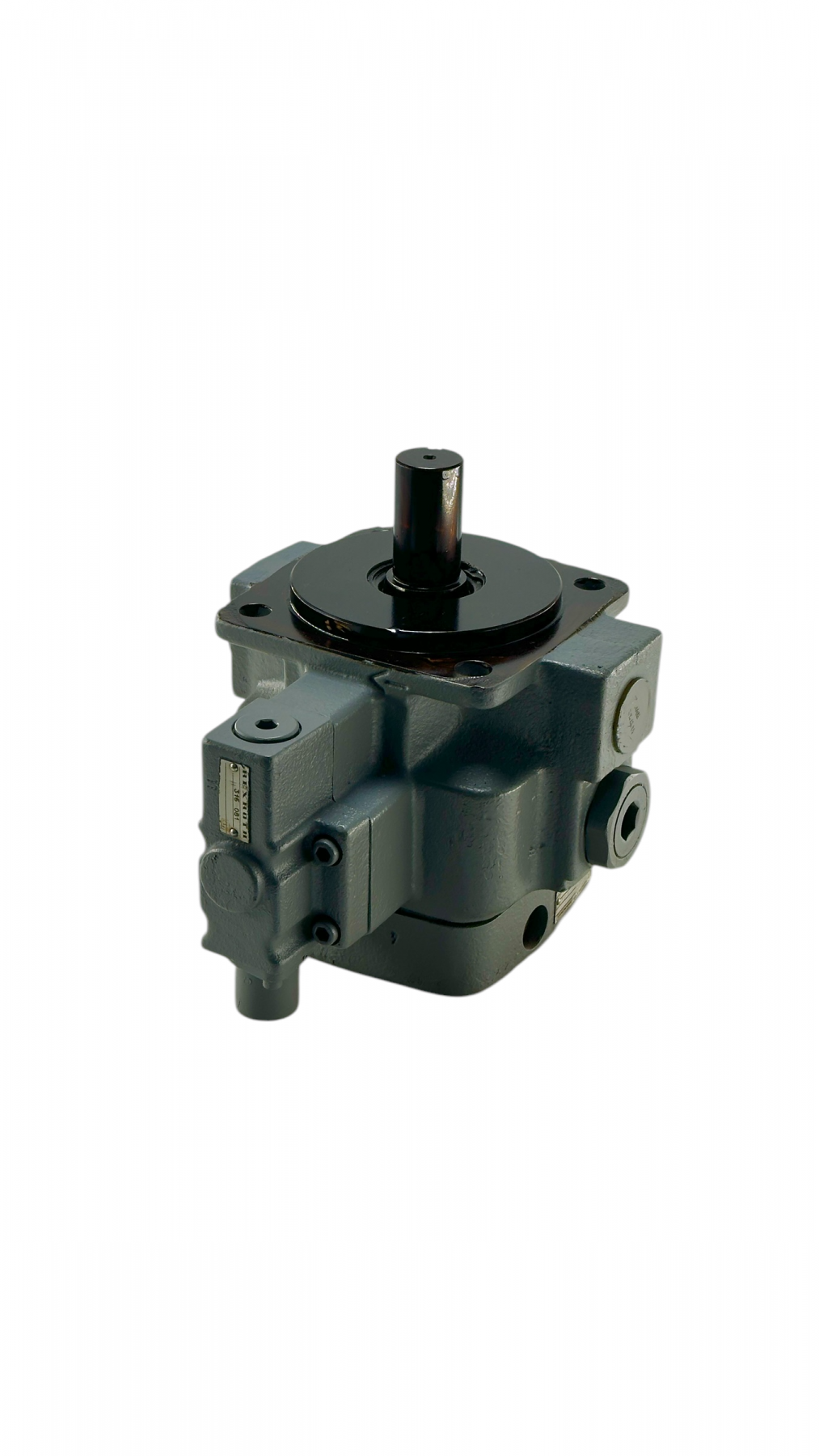

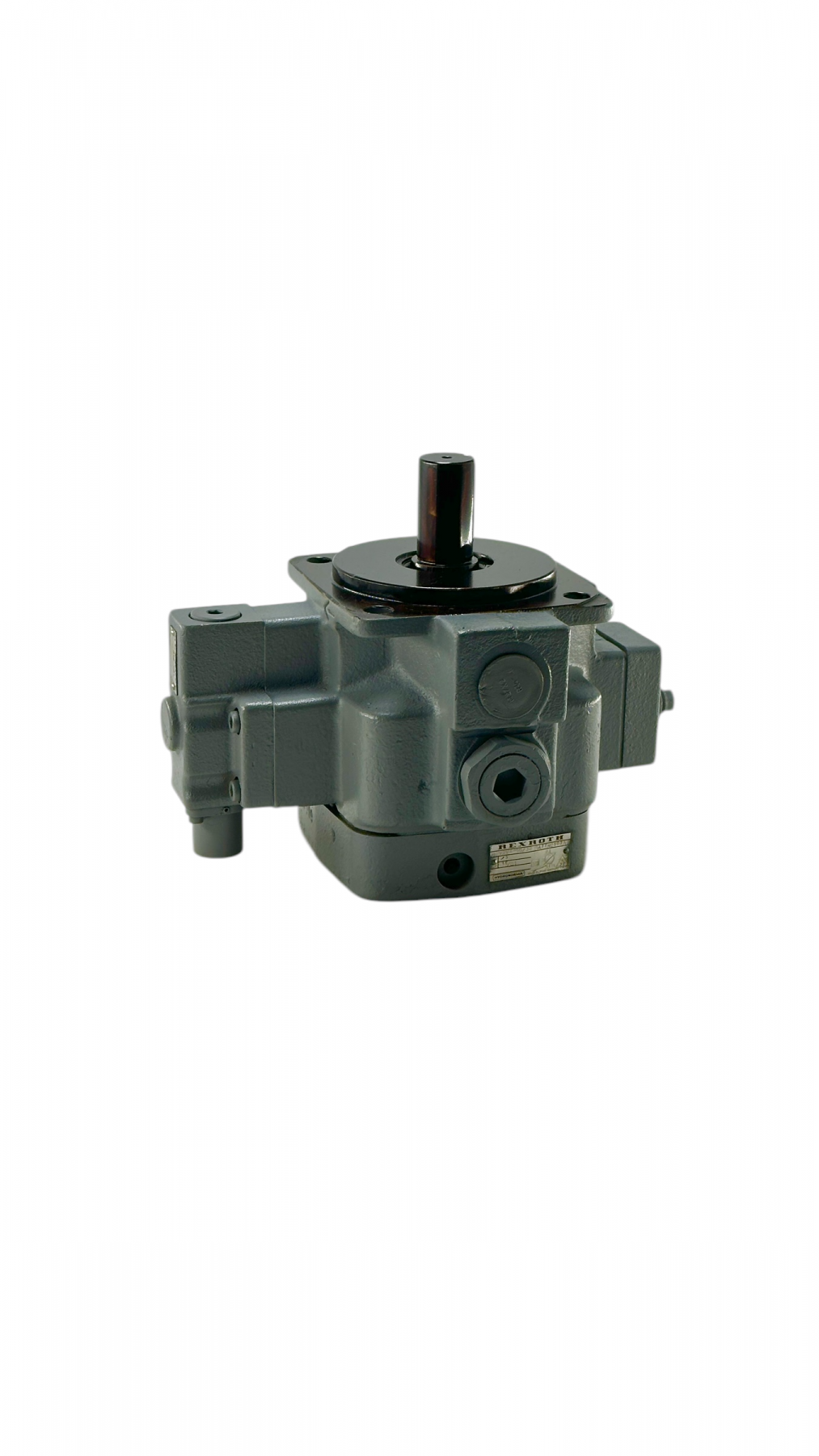

Насос пластинчатый регулируемый 1PV2V4-16/50RA01MC100A1 Rexroth
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Насос PVO-PSSO-06FR-G11 от Bosch Rexroth — это компактный регулируемый пластинчатый насос, специально разработанный для высокоточных и малошумных гидравлических систем.
Расшифровка маркировки
| Код | Значение | Описание |
|---|---|---|
| PVO | Pump Vane O | Серия малогабаритных лопастных насосов (самая компактная в линейке). |
| P | Pressure Compensated | Наличие компенсатора (регулятора) давления. |
| S | Screw Volume Control | Наличие винта для механического ограничения максимального объема (подачи). |
| S | Subplate Mounted | Стыковой монтаж (на плиту/манифольд). |
| O | O-Ring Ports | Порты уплотняются кольцами O-ring (для монтажа на плиту). |
| 06 | Size | Типоразмер (производительность ~6 GPM или 22,7 л/мин при 1750 об/мин). |
| F | Fluorocarbon (Viton) | Уплотнения из витона (стойкость к химии и температуре). |
| R | Right Hand | Правое направление вращения (по часовой стрелке). |
| G | G-Spring | Тип пружины регулятора (диапазон давления 250–1000 PSI / 17–70 бар). |
| 11 | Design Code | Код модификации внутреннего устройства. |
Технические характеристики (Типоразмер 06)
| Параметр | Значение (Метрические) | Значение (Имперские) |
|---|---|---|
| Рабочий объем | 13,1 см³/об | 0.8 cu. in./rev |
| Макс. подача (при 1750 об/мин) | 22,7 л/мин | 6.0 GPM |
| Макс. рабочее давление | 70 бар (с пружиной G) | 1000 PSI |
| Диапазон частоты вращения | 600 – 1800 об/мин | 600 – 1800 RPM |
| Направление вращения | Правое | CW |
| Тип монтажа | Стыковой (на плиту) | Subplate |
| Вес | ~11,5 кг | ~25 lbs |
Описание конструкции
Конструкция насоса оптимизирована для обеспечения высокой точности поддержания давления и низкого уровня шума:
- Узел качания: Включает ротор с пазами, в которых перемещаются лопасти (пластины), и подвижное статорное кольцо.
- Принцип регулирования: Насос является «энергосберегающим». Встроенный регулятор MC100 удерживает статорное кольцо в эксцентричном положении с помощью пружины. Когда давление в системе достигает заданного значения, давление масла преодолевает усилие пружины и смещает статор к центру ротора. Объем рабочих камер уменьшается, и подача падает до минимума, необходимого для компенсации утечек.
- Подшипники: Использование гидродинамических подшипников скольжения позволяет насосу работать тихо и долговечно при условии чистоты масла.
- Корпус: Литой чугунный корпус минимизирует вибрации. Насос оснащен дренажным портом для отвода внутренних утечек, которые смазывают внутренние детали.
Важно: Для этой модели обязательно подключение дренажной линии напрямую в бак ниже уровня масла.
Описание конструкции
Конструкция насоса оптимизирована для обеспечения высокой точности поддержания давления и низкого уровня шума:
- Узел качания: Включает ротор с пазами, в которых перемещаются лопасти (пластины), и подвижное статорное кольцо.
- Принцип регулирования: Насос является «энергосберегающим». Встроенный регулятор MC100 удерживает статорное кольцо в эксцентричном положении с помощью пружины. Когда давление в системе достигает заданного значения, давление масла преодолевает усилие пружины и смещает статор к центру ротора. Объем рабочих камер уменьшается, и подача падает до минимума, необходимого для компенсации утечек.
- Подшипники: Использование гидродинамических подшипников скольжения позволяет насосу работать тихо и долговечно при условии чистоты масла.
- Корпус: Литой чугунный корпус минимизирует вибрации. Насос оснащен дренажным портом для отвода внутренних утечек, которые смазывают внутренние детали.
Важно: Для этой модели обязательно подключение дренажной линии напрямую в бак ниже уровня масла.
Описание конструкции
- Принцип работы: Насос имеет ротор с пазами, в которых свободно перемещаются лопасти (пластины). Ротор вращается внутри подвижного статорного кольца. За счет смещения (эксцентриситета) кольца относительно ротора создаются камеры переменного объема, обеспечивающие перекачку масла.
- Компенсация давления (P): Регулятор автоматически смещает статорное кольцо к центру ротора, когда давление в системе достигает заданного значения. Это переводит насос в режим "мертвого хода" (подача падает до нуля), что предотвращает перегрев и экономит энергию.
- Регулировка объема (S): С помощью внешнего винта можно физически ограничить максимальный ход статорного кольца. Это позволяет настроить насос на подачу меньше 22 л/мин, если полная производительность не требуется.
- Компактность и монтаж: Исполнение SSO делает насос идеальным для блочного монтажа. Отсутствие резьбовых соединений непосредственно в корпусе (монтаж через O-ring на плиту) исключает течи и упрощает замену агрегата.
