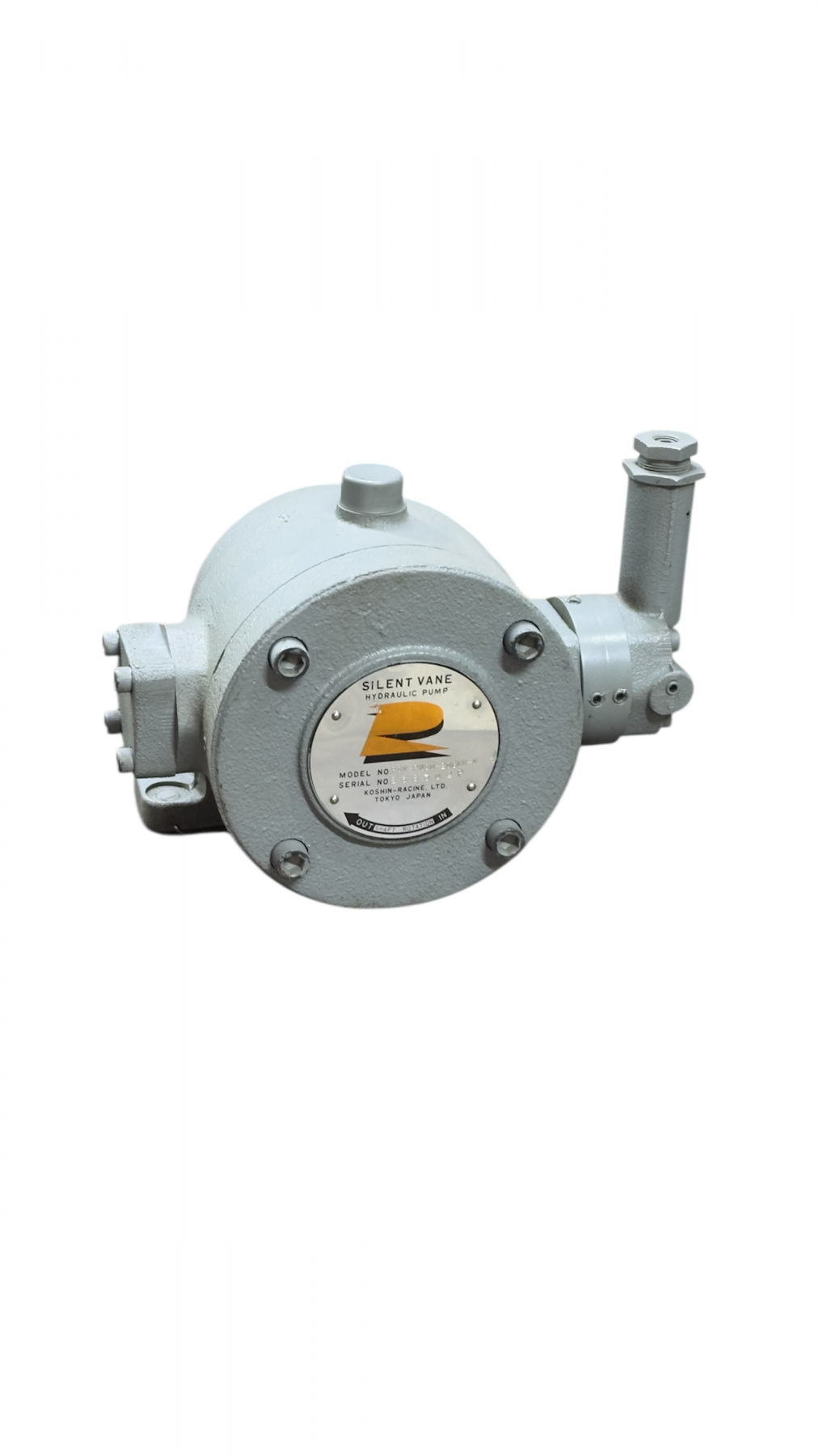

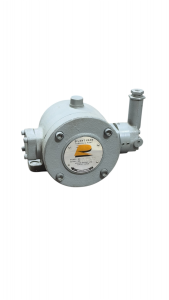

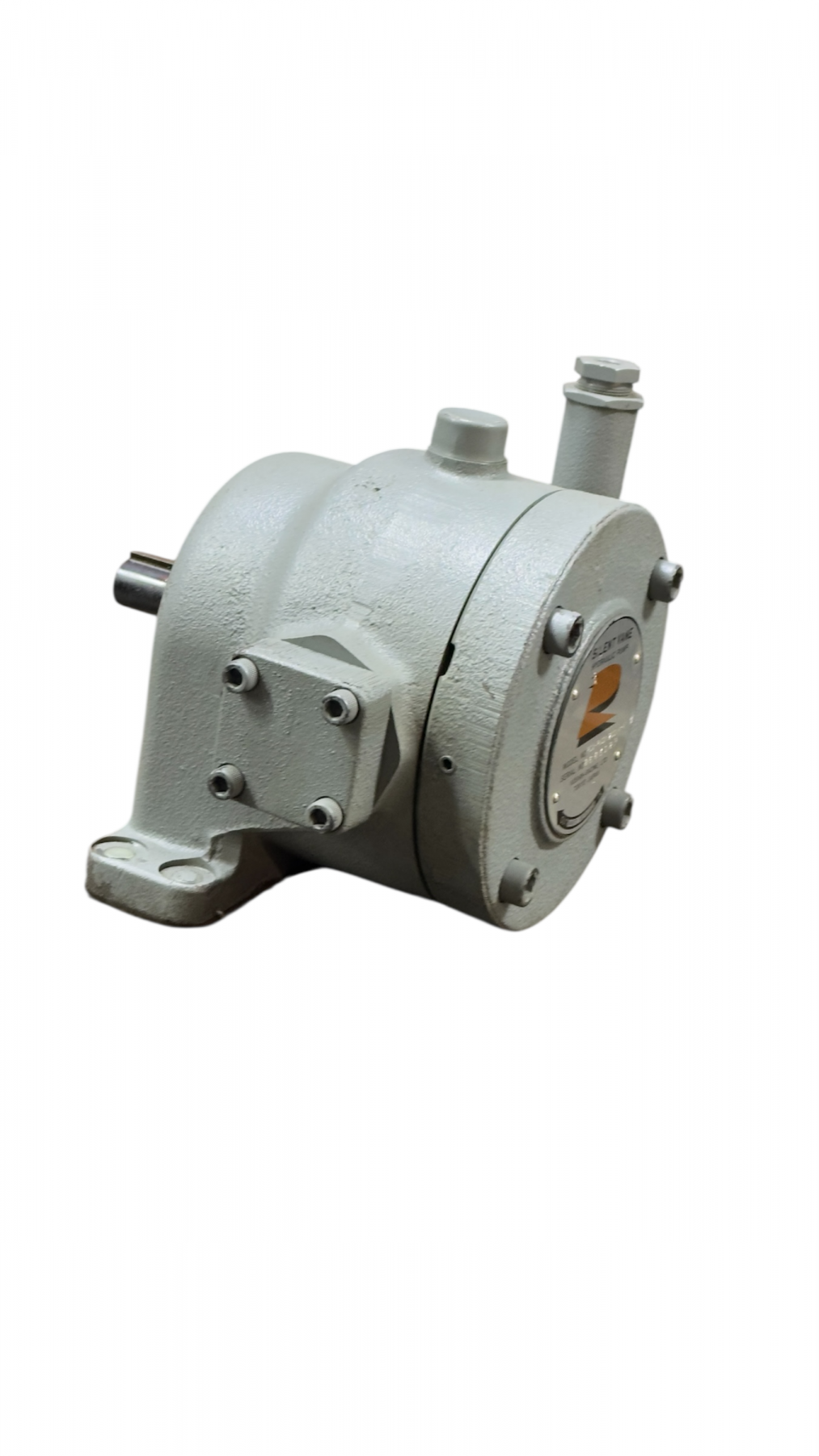

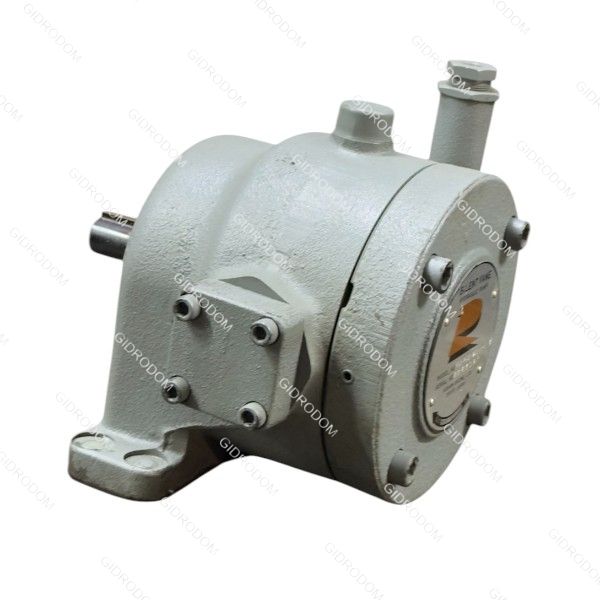

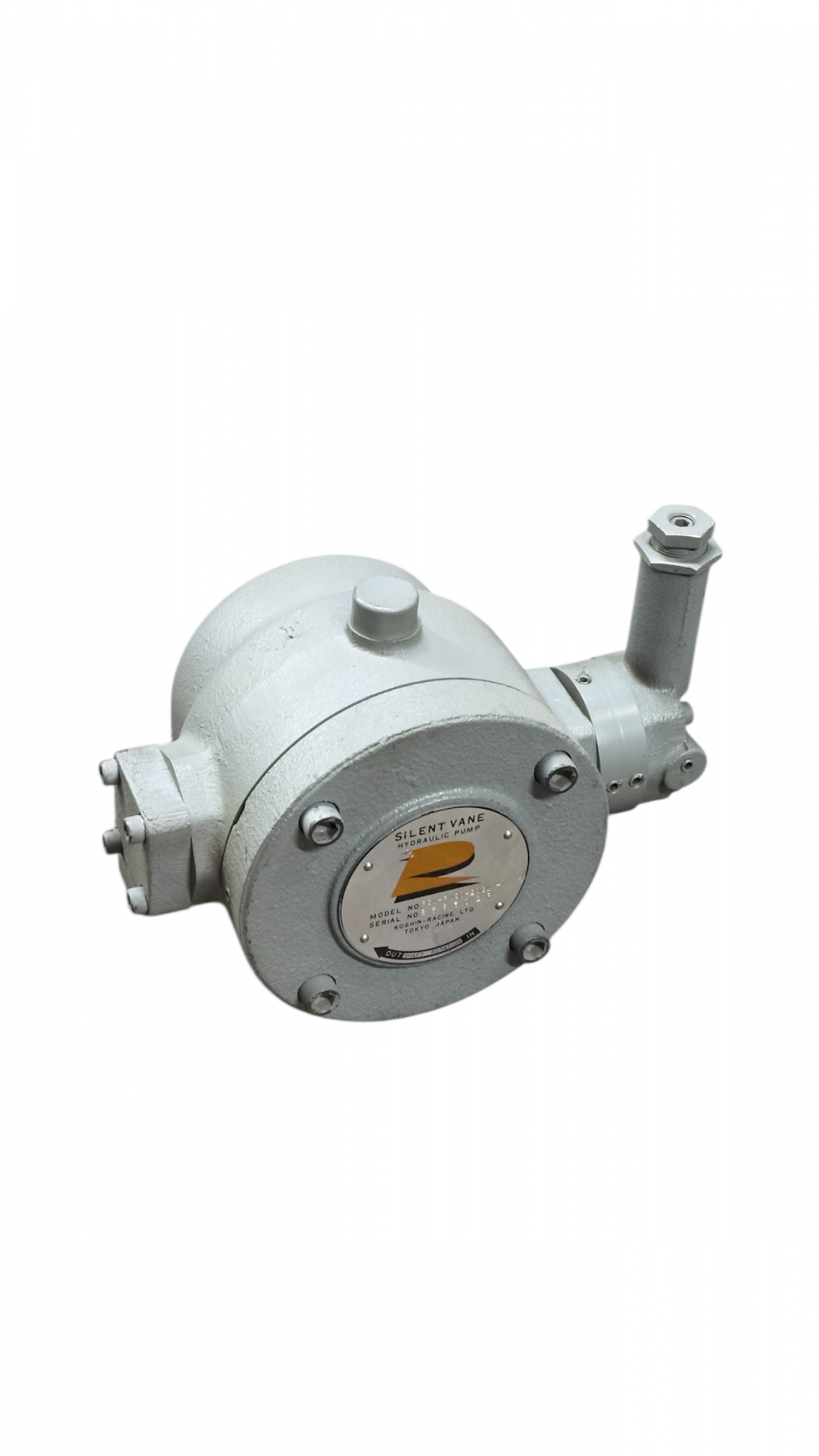

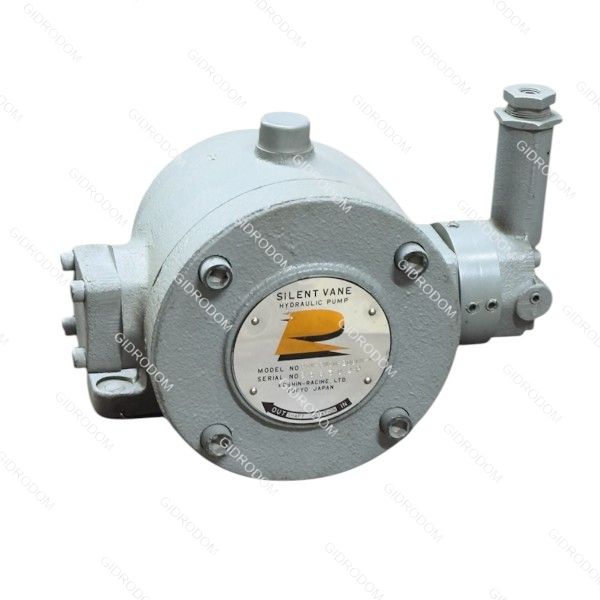

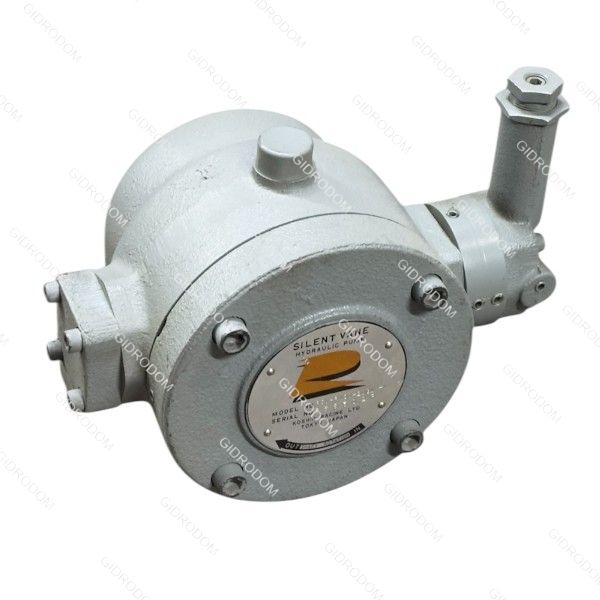

Модель PSV-PNSF-20HLM-V SILENT — это прецизионный лопастной насос от Racine (ныне часть Bosch Rexroth), который отличается наличием системы PNS (Pressure and Noise Suppression) для работы на еще более низких уровнях шума по сравнению со стандартными версиями.
| Параметр | Значение (Метрические) | Значение (Имперские) |
|---|---|---|
| Типоразмер (GPM) | 20 | 15.2 GPM |
| Рабочий объем | 32,8 см³/об | 2.0 cu. in./rev |
| Макс. рабочее давление | 138 бар | 2000 PSI |
| Диапазон настройки давления | 17 – 138 бар | 250 – 2000 PSI |
| Частота вращения | 1150 – 1800 об/мин | 1150 – 1800 RPM |
| Производительность (1750 об/мин) | ~57,5 л/мин | 15.2 GPM |
| Направление вращения | Левое (против ч.с.) | Left Hand (CCW) |
| Тип уплотнений | Витон (Viton) | Fluorocarbon (V) |
| Тип вала | Цилиндрический со шпонкой | Medium Keyed Shaft (M) |
Маркировка насоса PSV-PNSF-20HLM-V SILENT расшифровывается следующим образом:
| Код | Значение | Описание |
|---|---|---|
| PSV | Pump Silent Vane | Серия бесшумных лопастных (пластинчатых) насосов. |
| P | Pressure Compensated | Регулятор давления (стандартный компенсатор). |
| N | No Volume Control | Отсутствие внешнего винта ограничения объема (полная подача). |
| S | Subplate Mounted | Монтаж на плиту (стыковой монтаж). |
| F | Foot Mounted | Наличие лап для крепления (иногда указывает на фланцевый тип портов). |
| 20 | Size | Типоразмер, соответствующий подаче ~15 GPM (32.8 см³/об). |
| H | High Pressure | Исполнение для высокого давления (до 2000 PSI / 138 бар). |
| L | Left Hand | Левое направление вращения (против часовой стрелки). |
| M | Medium Keyed | Средний тип вала со шпонкой. |
| V | Viton Seals | Уплотнения из витона (для высоких температур или спецжидкостей). |
Описание конструкции
Насос серии PSV-PNSF относится к категории регулируемых насосов с автоматической компенсацией давления.
- Технология SILENT (PNS): Основное отличие версии PNS — специальная геометрия распределительных пластин и система подавления пульсаций. Это значительно снижает уровень звукового давления, делая насос одним из самых тихих в классе.
- Регулируемый рабочий объем: Насос меняет подачу (литры в минуту) в зависимости от потребности системы. Когда давление достигает установленного предела, статорное кольцо смещается в центр, и насос переходит в режим «нулевой подачи», поддерживая давление при минимальных затратах энергии.
- Корпус и внутренние элементы:
- Корпус из литого чугуна эффективно поглощает вибрации.
- Двухперистые лопасти (Vanes): Уменьшают нагрузку на статорное кольцо и увеличивают срок службы.
- Гидродинамические подшипники обеспечивают работу без металлического контакта при наличии масляной пленки.
- Уплотнения (V): Исполнение с уплотнениями из витона позволяет использовать насос с трудновоспламеняемыми жидкостями или при повышенных температурах.
