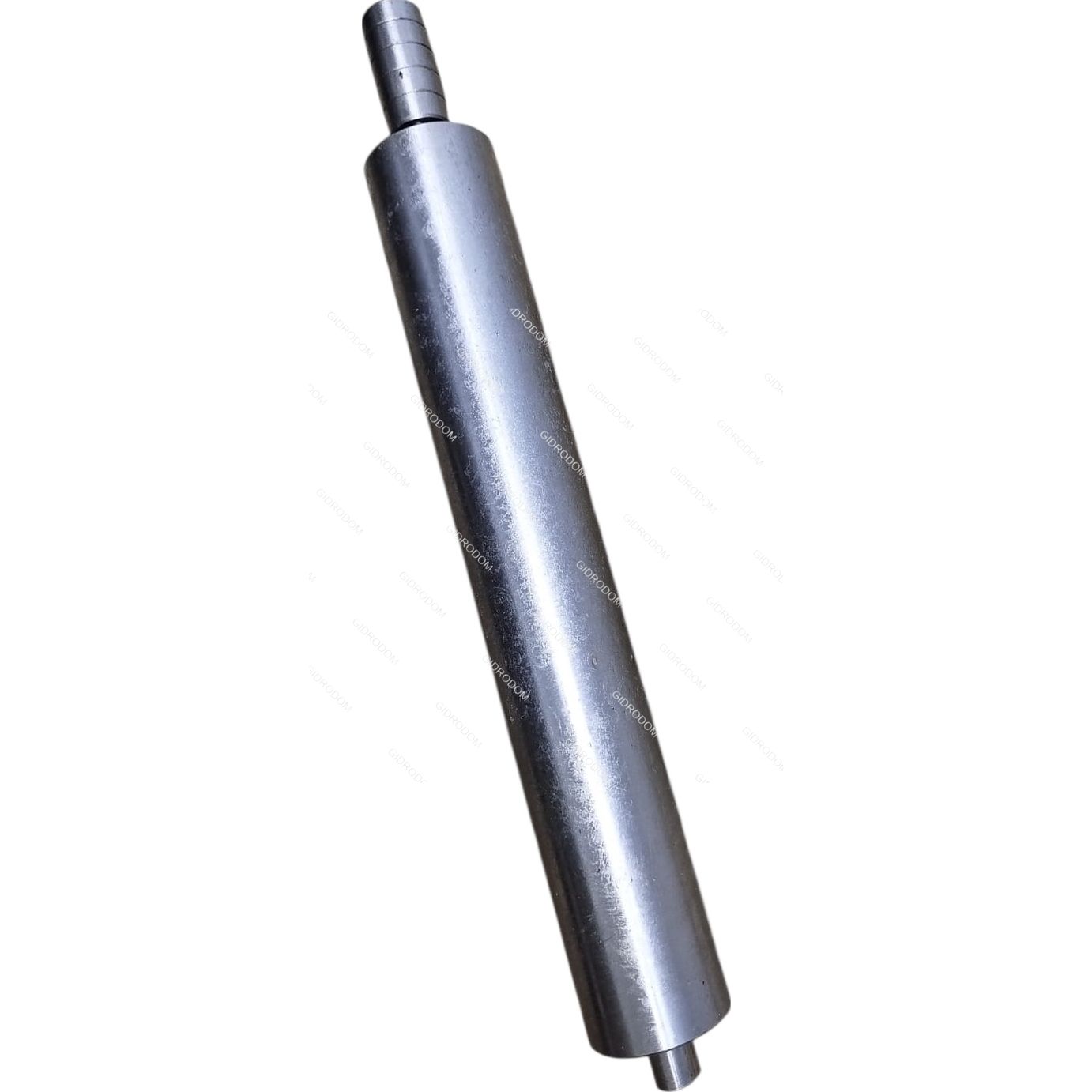

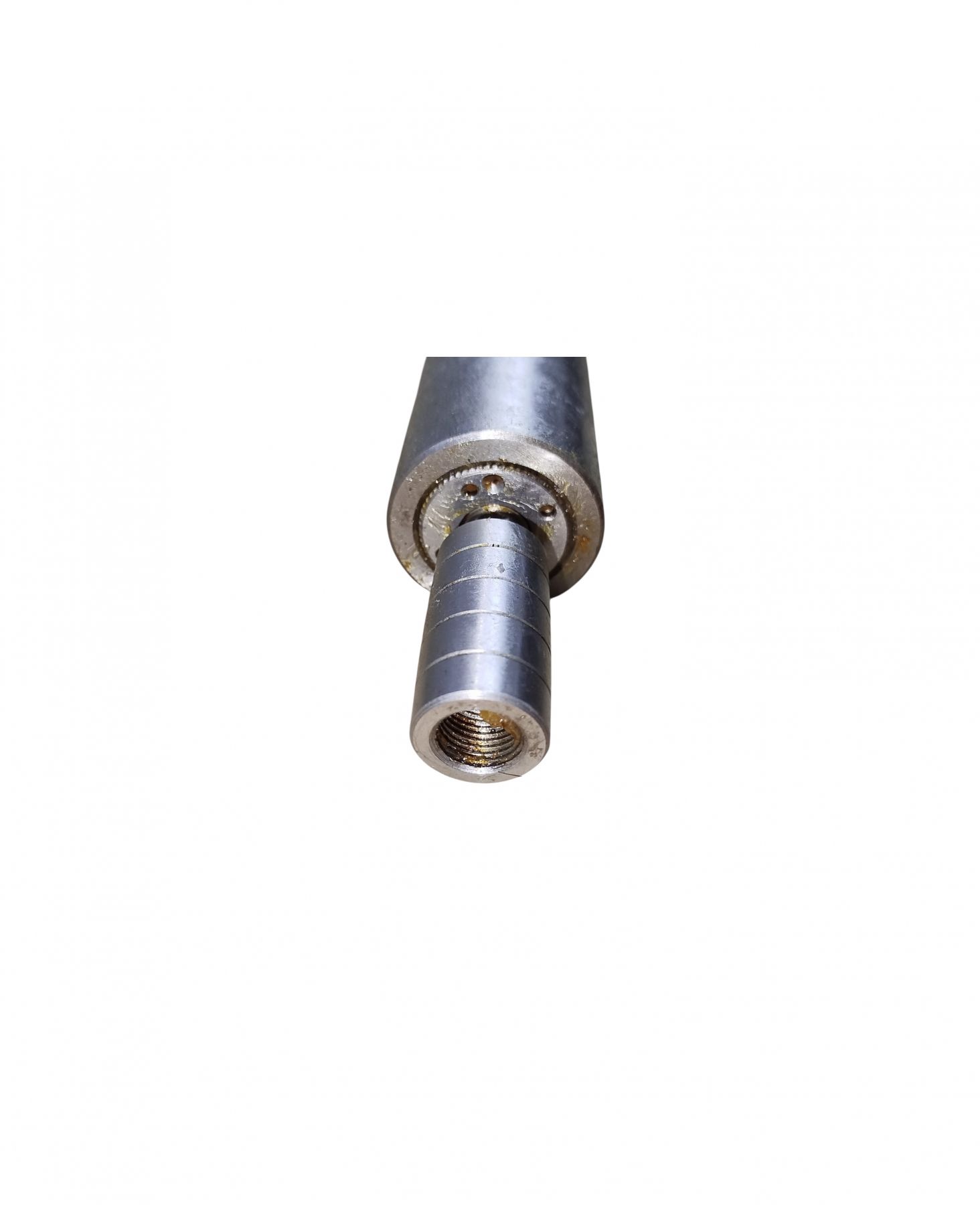

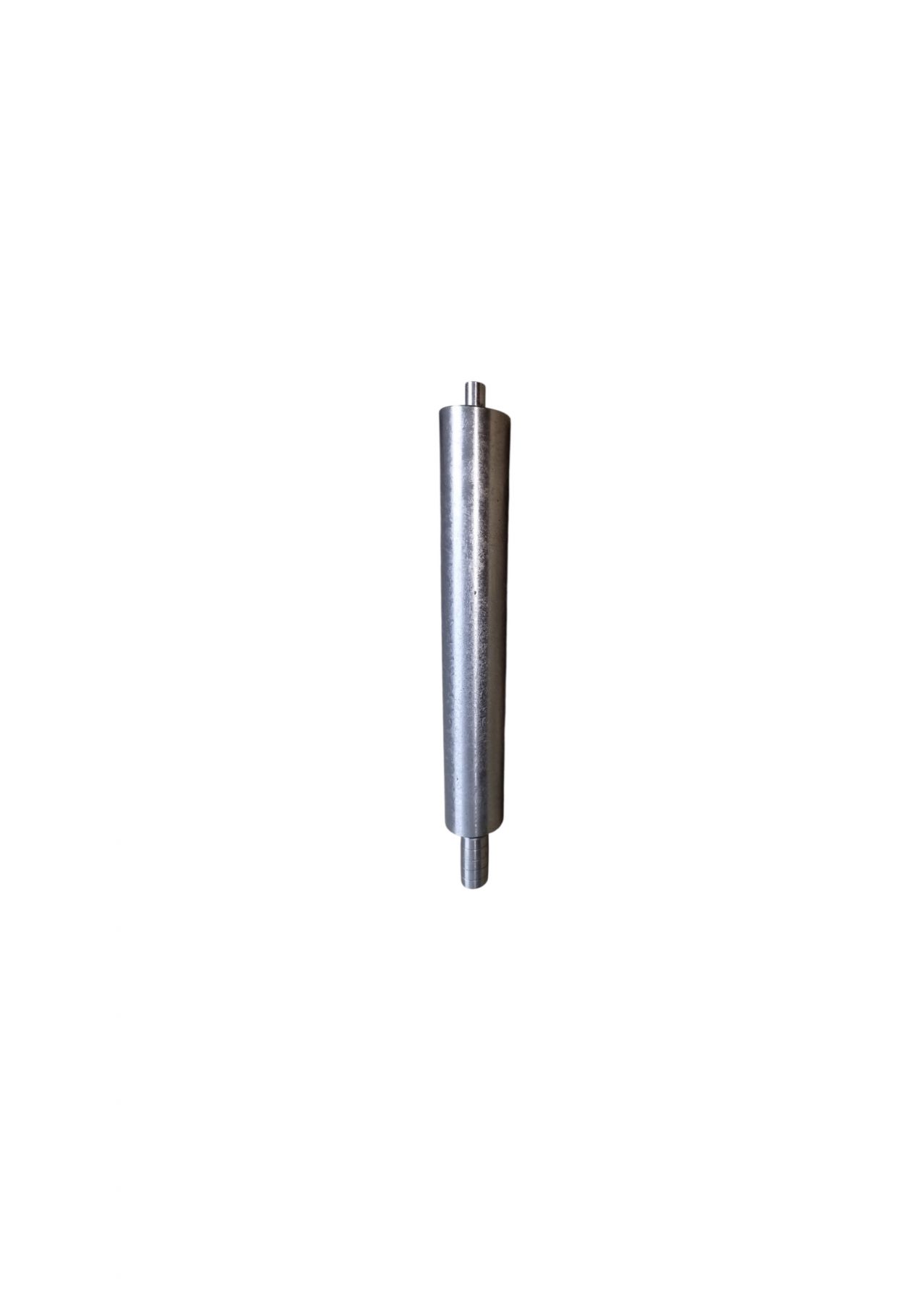

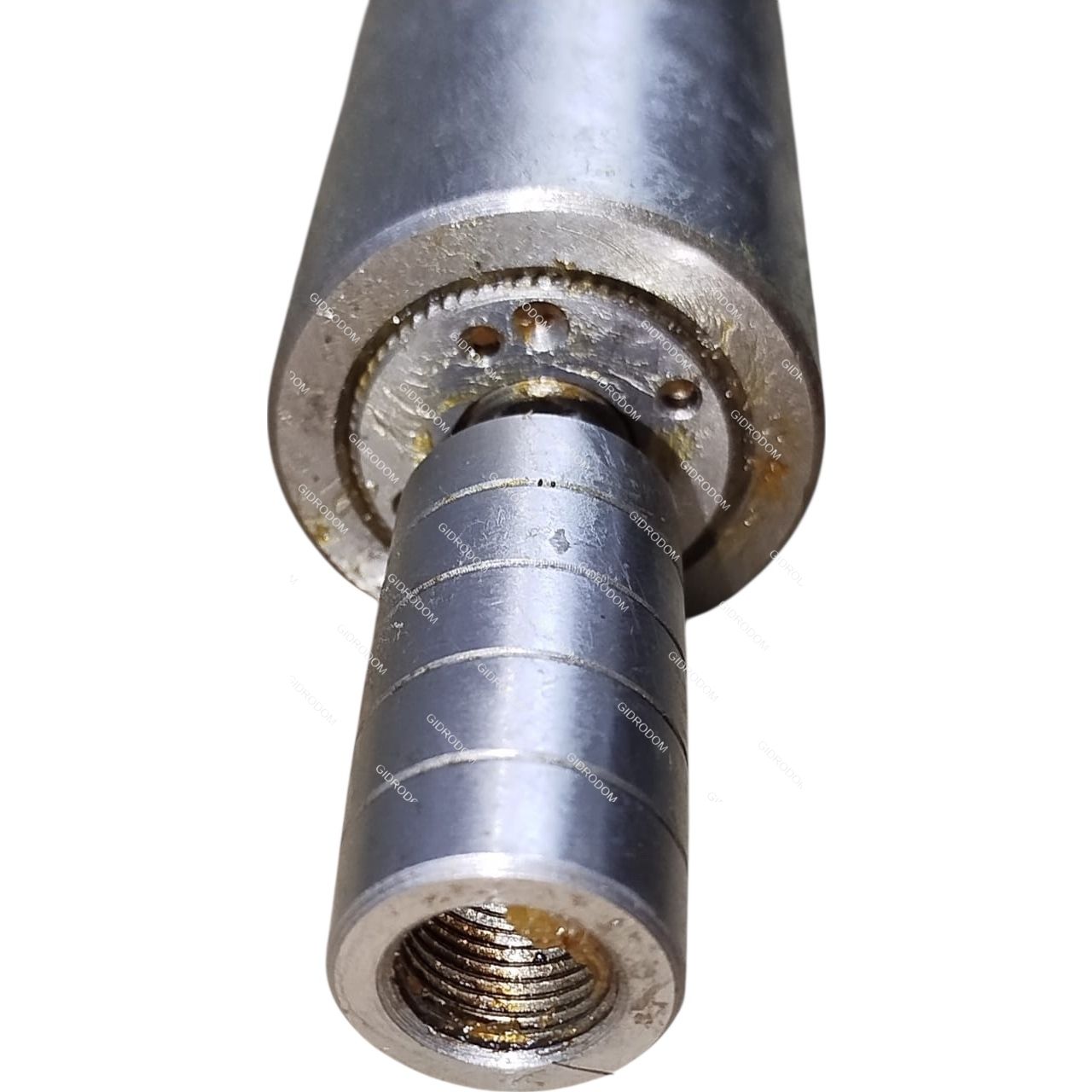

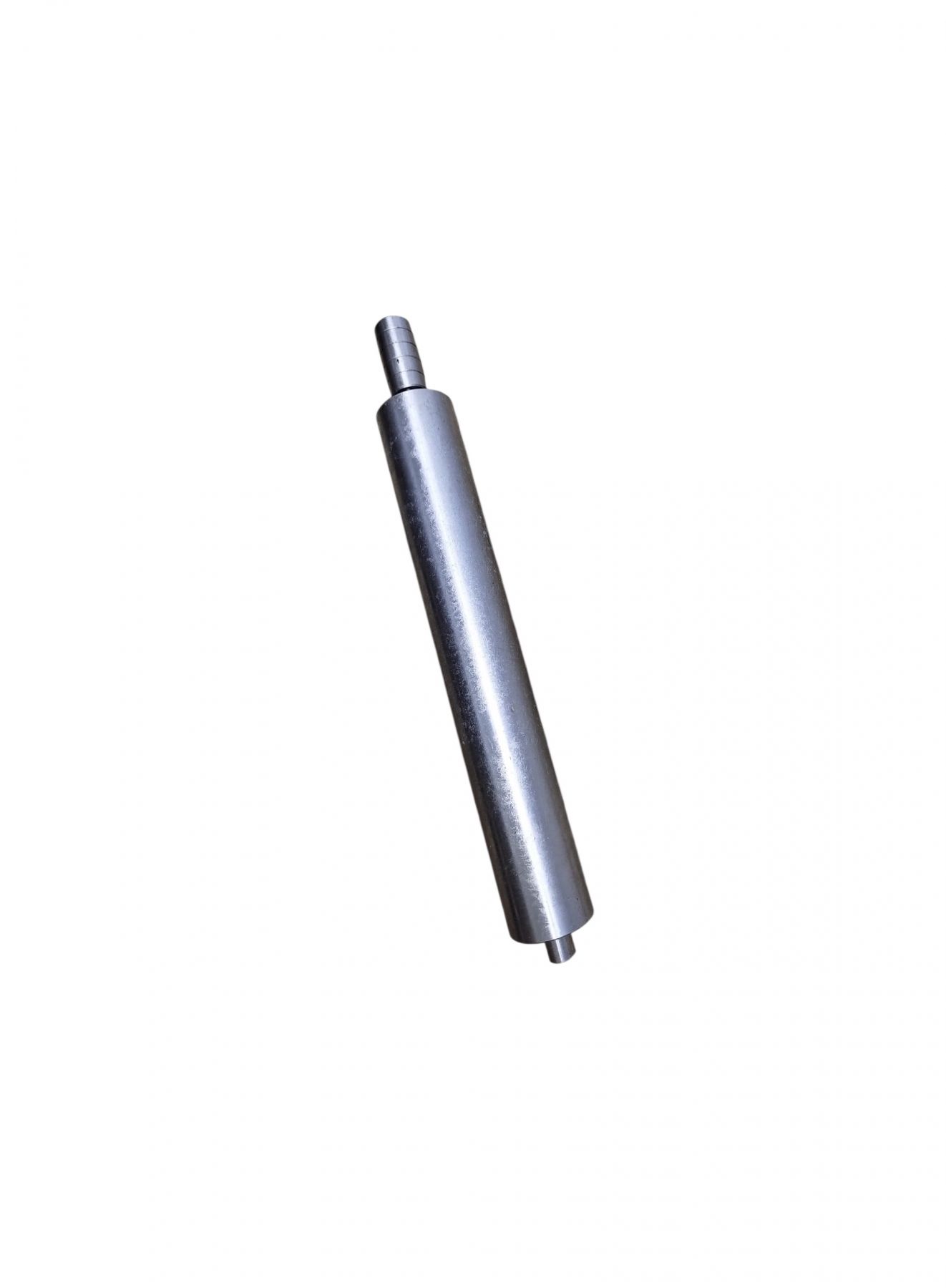

Внутришлифовальные головка ВШГ12.80.320.В
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
| Параметр | Значение |
|---|---|
| Исполнение | Тип 12 (с наружным конусом под оправки/насадки) |
| Наружный диаметр гильзы | 80 мм |
| Длина гильзы | 320 мм |
| Общая длина шпинделя | 399 мм (габаритная длина с концами вала — до 415 мм) |
| Класс точности по ГОСТ | В (высокий класс точности) |
| Предельная частота вращения | 20 000 об/мин |
| Масса узла | 11,9 – 12,2 кг |
| Тип используемых подшипников | Дуплексные радиально-упорные 2-436106К (по ГОСТ 20856) |
- ВШГ — внутришлифовальная головка.
- 12 — конструктивное исполнение (шпиндель имеет наружный конус на переднем конце под посадку шлифовальных оправок).
- 80 — диаметр посадочной части корпуса (гильзы) в мм.
- 320 — длина посадочной части корпуса (гильзы) в мм.
- В — класс точности шпиндельного узла (высокий, согласно советской/российской классификации станков).
- Монтаж: Работает исключительно в горизонтальном положении.
- Вращение: Реверс не допускается; направление вращения строго по стрелке на корпусе (по часовой стрелке со стороны приводного шкива).
- Смазка: Внутренние опоры заправляются консистентной (пластичной) смазкой при сборке и не требуют регулярной дозаправки.
- Температурный режим: Для головок класса «В» нормальным считается избыточный нагрев корпуса в районе подшипников на 20–25 °C относительно температуры цеха. При превышении лимита узел необходимо остановить для охлаждения.

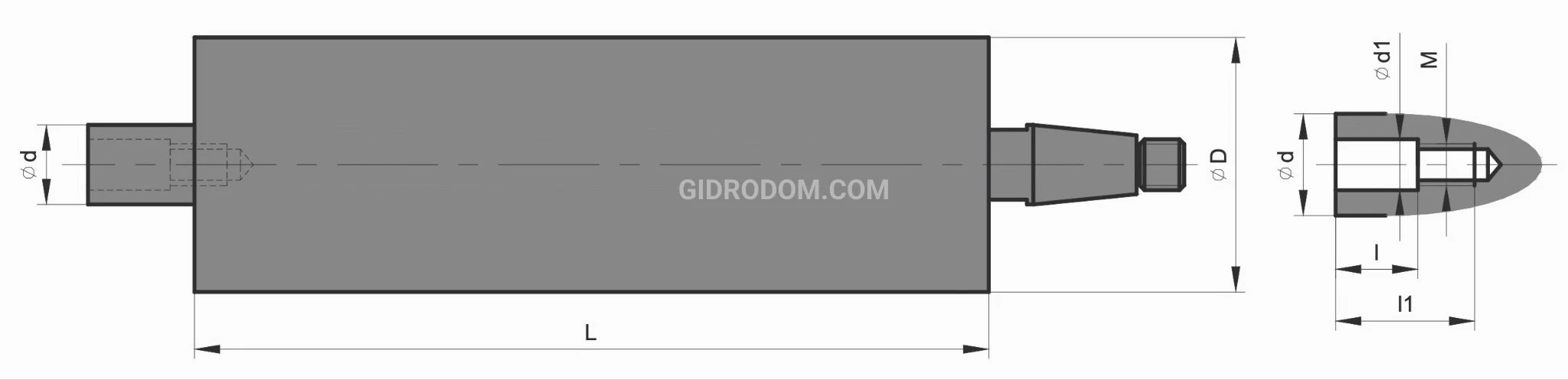

| Конструктивный элемент | Параметр на чертеже | Размер (мм) |
|---|---|---|
| Диаметр корпуса (гильзы) | D | 80 |
| Длина корпуса (гильзы) | L | 320 |
| Общая габаритная длина | L с учетом концов вала | 415 |
| Диаметр переднего конца | d наружный конус | 25 |
| Вылет переднего конца | l от торца гильзы | 32 |
| Крепежная резьба вала | M внутренняя | М10 |
| Диаметр шейки под шкив | d задний конец | 25 |
| Вылет заднего конца вала | l под приводной шкив | 34 |
- Минимальный диаметр шлифования: не менее 50 мм.
- Посадка оправок: наружный конус 1:4 (выполнен по ГОСТ 2323-76).
Устройство и разновидности ВШГ
Головки внутришлифовальные ВШГ предназначены для использования на внутришлифовальных станках классов точности В и А (ГОСТ 8-82). В упрощенном понимании, конструктивно они представлены гильзой с расположенным внутри валом, закрепленным с помощью радиально-упорных дуплексированных подшипников, отвечающих требованиям ГОСТ 520-2011. Применение дуплексирования определяет работу высокооборотных подшипников в равных температурных условиях.
Концы вала отличаются длиной, у заднего она больше, имеет цилиндрический пояс достаточной длины для размещения шкива. Радиальные биения рабочих поверхностей головки ВШГ определены требованиями ГОСТ 27855-88 и составляют несколько микрон (в зависимости от диаметра головки). Например, для ВШГ 50 мм диаметром они не должны превышать 0.002 мм (для класса точности шпинделя станка А) или 0.003 мм (класс точности В).
В зависимости от типа крепления внутришлифовальной головки и, собственно ее назначения, различают два варианта исполнения шпинделя:
-
исполнение 1 (12) – имеющее наружные базирующие конусы (ГОСТ 2323-75);
-
исполнение 2 (22, 27 и 270) – для крепления посредством внутренних базирующих поверхностей (ГОСТ 2324-77).
Изготавливаются ВШГ обоих типов исполнения в широком диапазоне диаметров и длины гильз. Так первый параметр может лежать в пределах 40.0 … 125.0 мм, в то время как пределы изменения длин гильз могут составлять 200.0 … 800.0 миллиметров.
При выборе необходимого типа ВШГ следует учитывать такой важный параметр как предельная скорость вращения шпинделя, которая зависит от ряда факторов:
-
варианта исполнения;
-
диаметра гильзы;
-
длины гильзы;
-
типа подшипника.
Конкретные характеристики можно определить из технической документации на изделия, предоставленные заводом изготовителем внутришлифовальных головок.
Шлифовальные головки производятся в климатическом исполнении УХЛ4 для работы в условиях умеренного и холодного климата по 4-й категории помещений – крытые, отапливаемые с искусственной вентиляцией (актуальная редакция ГОСТ 15150-69).
