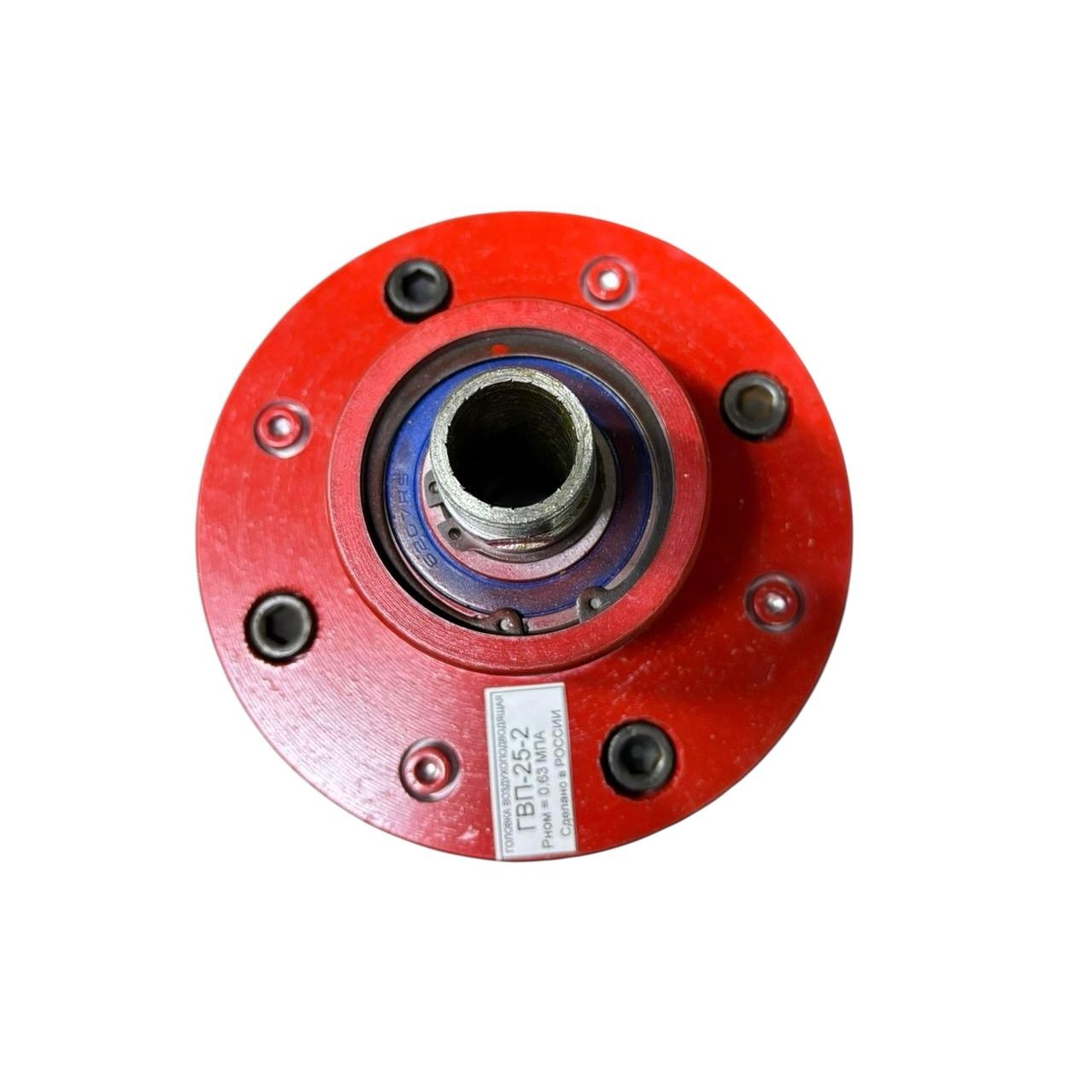

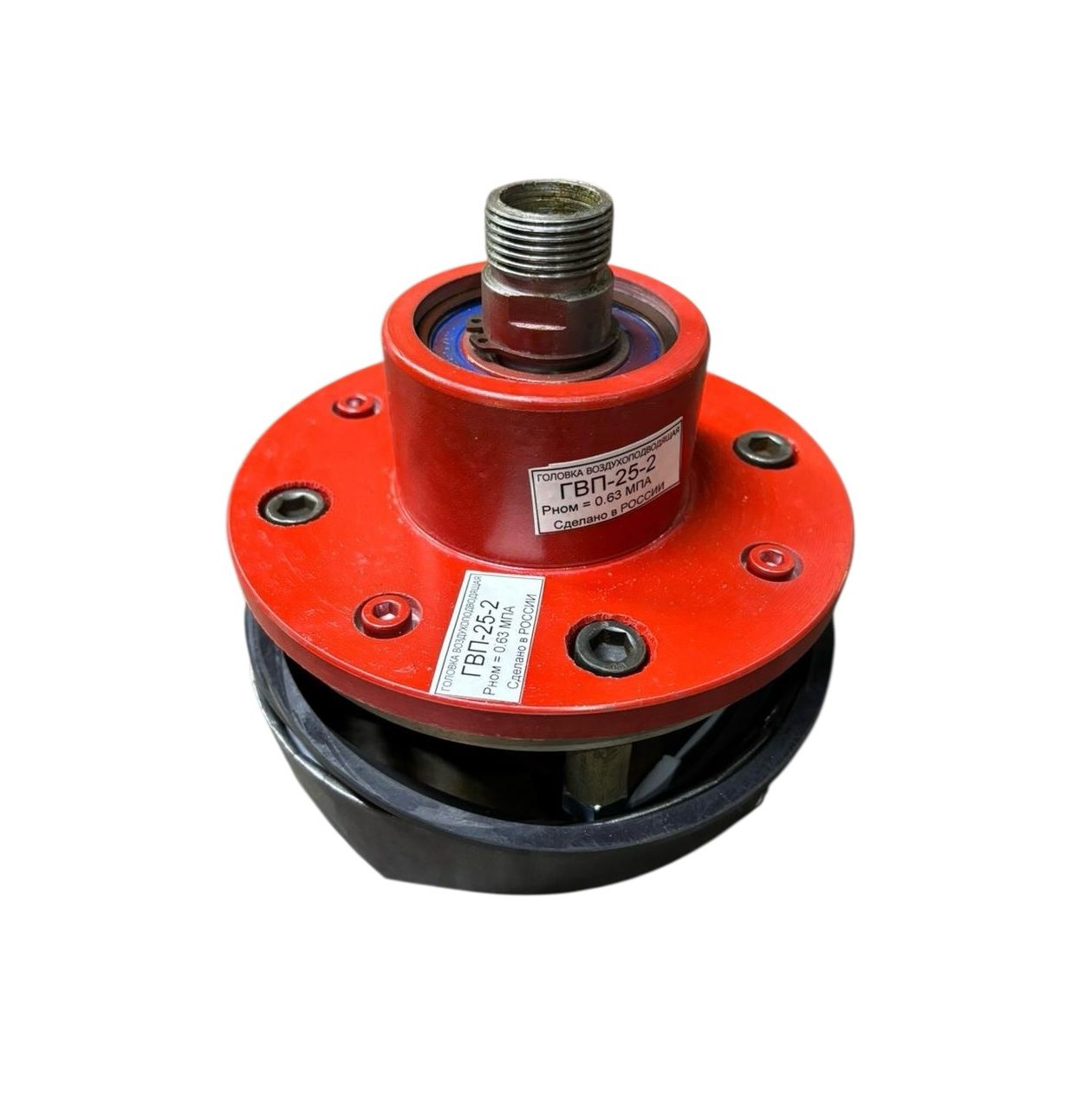

Воздухоподводящая головка ГВП-25-2

Для ускоренного впуска сжатого воздуха в муфту (муфту-тормоз) и сброса отработавшего воздуха в атмосферу предназначена воздухоподводящая головка ГВП16 (ГВП25), соединяющая через подшипниковый узел вращающуюся крышку муфты с неподвижными трубами (смотри рисунок справа).

Действие воздухоподводящей головки ГВП 16 (см. ниже скан из учебника по кузнечно-прессовому оборудованию) основано на использовании разности сил, создаваемых сжатым воздухом над поршнем 2 и под клапаном 4. При срабатывании распределителя (пневмораспределителя) воздух через отверстие в верхней части корпуса головки 7 попадает в полость I, опуская поршень. При ходе вниз поршня до соприкосновения с полой ножкой-золотником 3 клапана 4 перекрывается полость II с выхлопными отверстиями. В процессе дальнейшего движения вниз открывается клапан 4. Поскольку полость IV постоянно сообщается с ресивером муфты (муфты-тормоза), сжатый воздух через полость III и проемы в ножке-золотнике очень быстро поступает на поршень муфты: диски муфты сцепляются, происходит пуск главного исполнительного механизма.

При выключении распределителя давление в полости IV сбрасывается: поршень 2 под действием сжатого воздуха муфты поднимается вверх до упора, открывая выхлопные отверстия в полости II. Сразу же под действием пружины 5 садятся на свое место клапан 4 и его ножка-золотник. Сжатый воздух через полости III и II выпускается в атмосферу, диски муфты расцепляются и происходит остановка главного исполнительного механизма.
