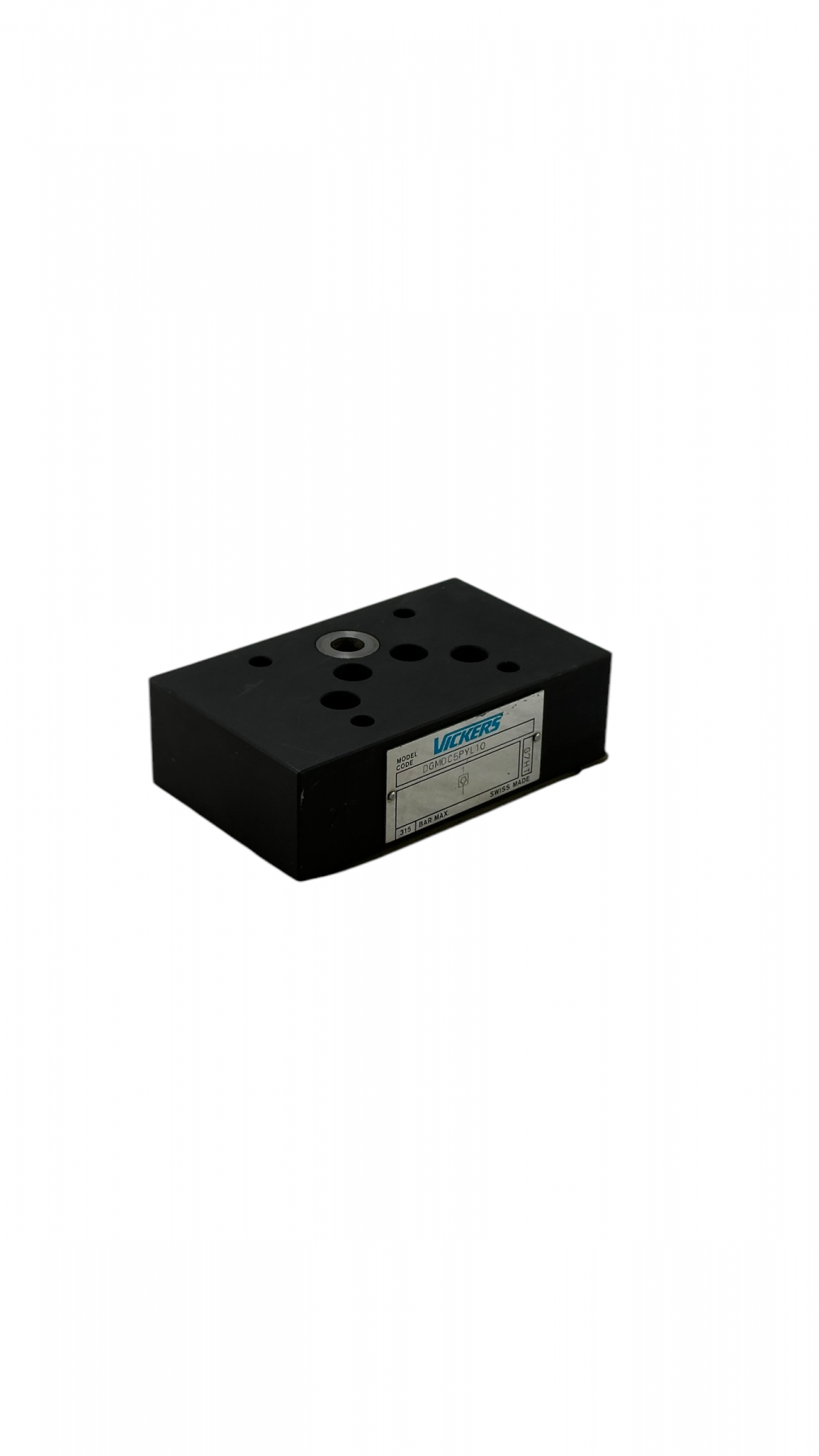

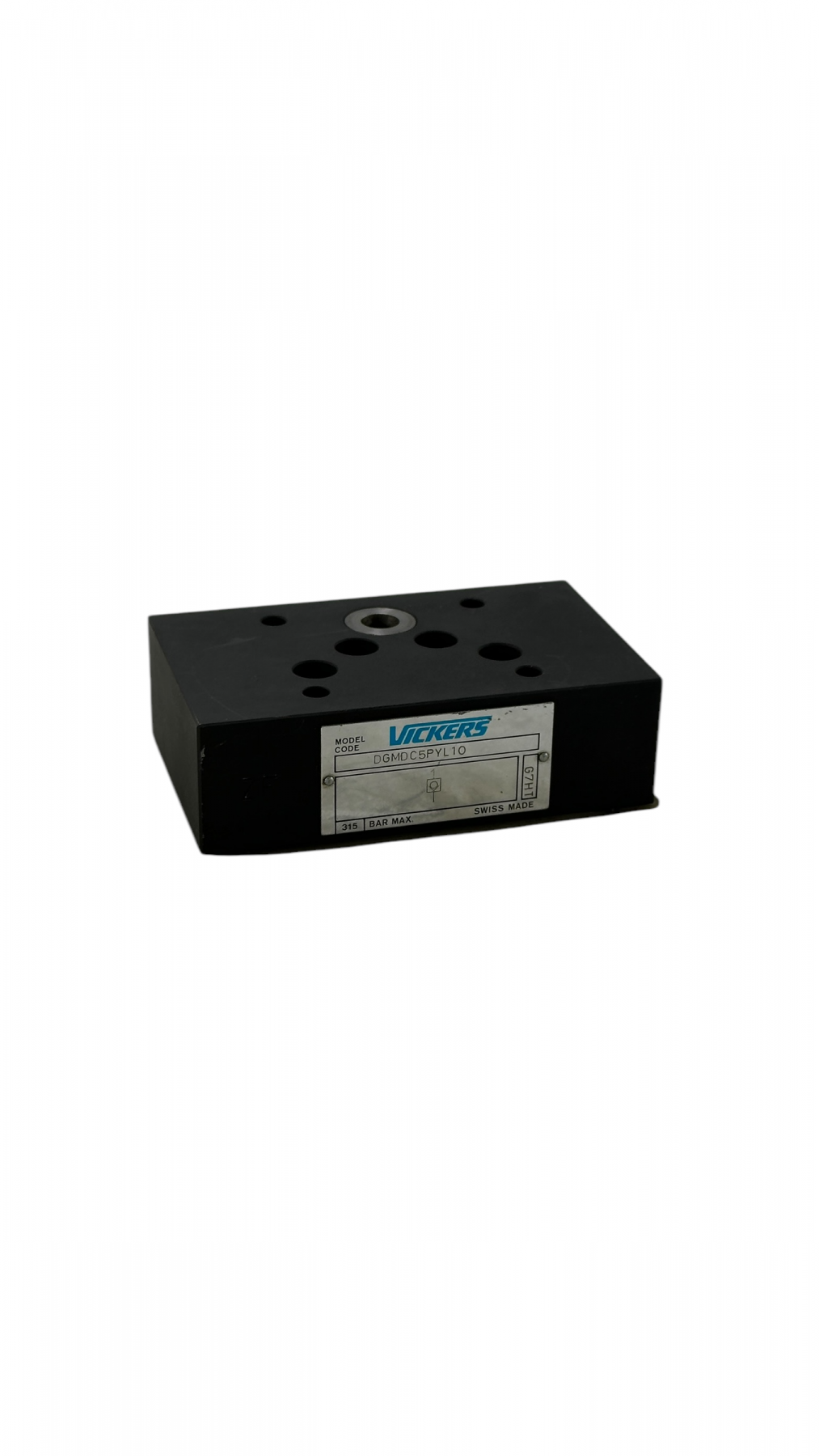

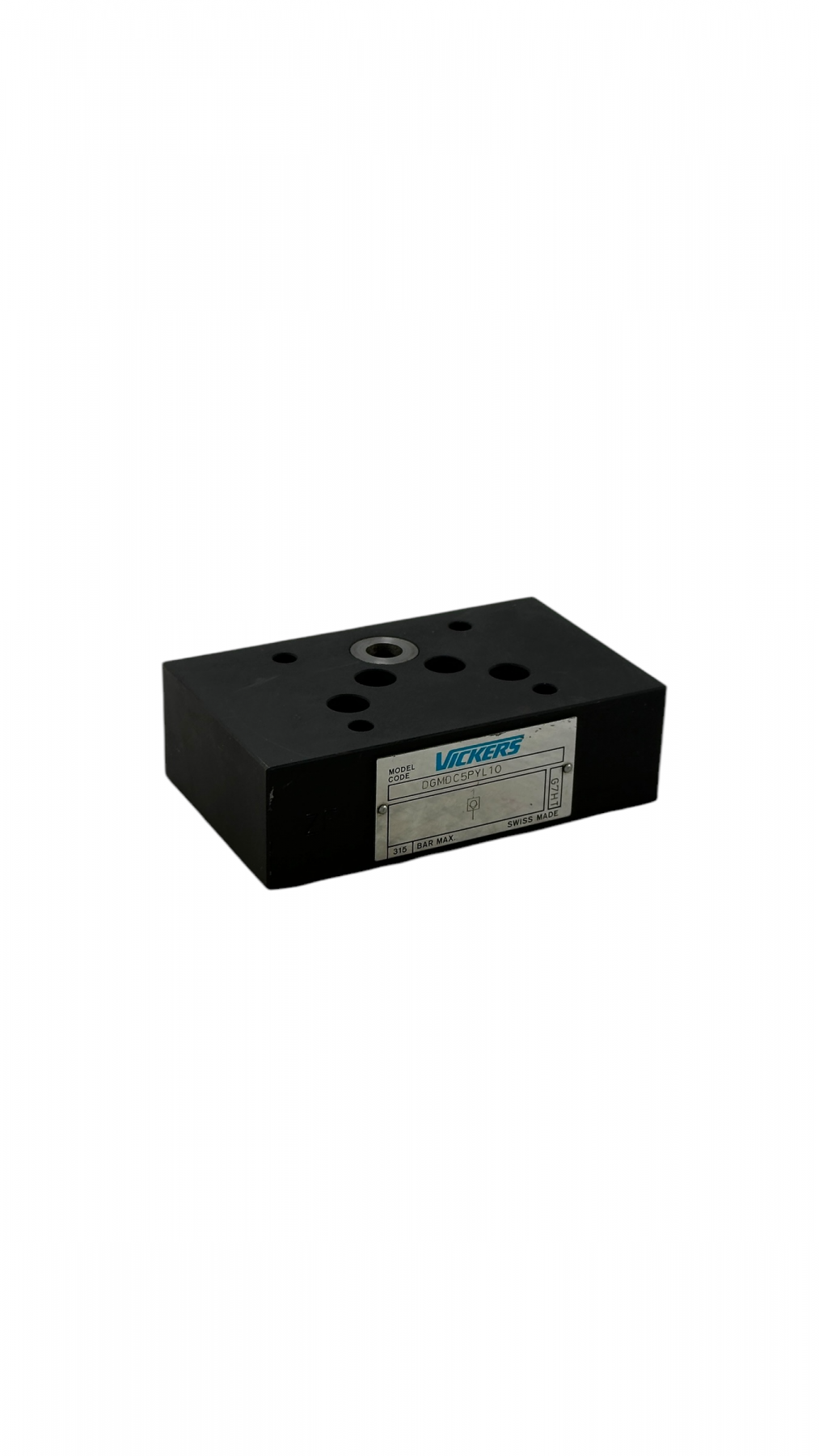

Гидроклапан обратный DGMDC5PYL10 VICKERS

Гидроклапан обратный DGMDC5 PYL10

Основные параметры клапана:

Диаметр условного прохода: 10 мм

Давление нагнетания ном. - 31,5 МПа

Расход рабочей жидкости ном. - 100 л/мин

Тип монтажа: модульный

Общее описание

Клапаны Eaton SystemStakTM формируют компактные гидравлические системы, в которых модульные клапаны устанавливаются между распределителем и стандартной монтажной поверхностью в виде «сэндвича». Такая компактная конструкция способствует улучшению реактивности системы, так как устраняет внешние жидкости, что, в свою очередь, минимизирует шум и предотвращает утечки. Эти клапаны показали свою надежность и обеспечивают возможность создания небольших управляющих узлов, особенно в комбинации с многопозиционными коллекторами. Монтажная поверхность подходит для подключения к распределителям направления и имеет код «5» в обозначениях моделей клапанов Eaton SystemStak. Интерфейс «5» совместим с направленными клапанами Eaton DG4S4 и другими стандартными клапанами, соответствующими ISO 4401-05, NFPA-D05, ANSI/B93.7M размеру D05 или порту CETOP-5. Каждый клапан «stak» может быть настроен для выполнения определенного набора функций в зависимости от потребностей системы.

Клапаны SystemStak делятся на две категории:

Первая категория включает клапаны, работающие в напорных и/или баковых линиях, такие как предохранительный клапан DGMC, прямой обратный клапан DGMDC, клапан управления потоком DGMFN, последовательный клапан DGMR1 и редукционный клапан DGMX2. Важно, чтобы предохранительный клапан DGMC находился ближе всего к монтажной плите или коллектору, а прямой обратный клапан DGMDC располагался ближе к регулирующему клапану. Последовательный клапан DGMR1 должен быть установлен самым удаленным от направляющего клапана и напрямую на монтажную плиту или коллектор со сливным отверстием.

Вторая категория включает клапаны, функционирующие в линиях обслуживания: предохранительный клапан DGMC, двойной предохранительный клапан DGMC2, прямой обратный клапан DGMDC, пилотный обратный клапан DGMPC, регулирующий клапан DGMFN и противовес DGMR. Здесь предохранительный клапан DGMC должен находиться наибольшем удалении от направляющего клапана, а при использовании DGMPC с DGMFN, последний должен быть ближе к направляющему клапану.

Особенности и преимущества

Клапаны SystemStak требуют меньше пространства благодаря своей штабелируемой конструкции и обеспечивают компактное и экономичное управление направлением, скоростью и усилием привода. Они снижают стоимость установки, так как исключают необходимость в промежуточных трубопроводах и соединениях, что уменьшает количество потенциальных мест утечек. Эти клапаны просты в установке и универсальны, так как они имеют все необходимые внутренние проходы, чтобы обслуживать установленные над ними направленные распределители. Установка упрощается за счет комплектов удлинителей болтов Eaton, позволяющих быстро и корректно установить каждый клапан отдельно.

Клапаны SystemStak также отличаются высокой прочностью и надежностью; их внутренние рабочие компоненты изготовлены из закаленной стали и размещены в корпусе из качественного чугуна. Это обеспечивает отличную надежность даже при высоком давлении. Рабочие части могут обслуживаться без необходимости снимать клапаны.
