Гидрораспределитель Р80-3/1-244
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
| Элемент маркировки | Значение | Полная расшифровка по ГОСТ |
|---|---|---|
| Р | Тип устройства | Гидрораспределитель моноблочный, клапанно-золотниковый. |
| 80 | Номинальный расход | 80 литров в минуту (максимальный пропускной поток — до 120 л/мин). |
| 3 | Класс по давлению | Номинальное — 16 МПа (160 бар), максимальное — 20 МПа. |
| / | Разделитель | Разделяет параметры давления и особенности применения. |
| 1 | Код назначения | Для автономного использования. Имеет собственный встроенный предохранительно-перепускной клапан. |
| 2 (первая) | Золотник №1 | 4 позиции: «Подъем», «Нейтраль», «Опускание принудительное», «Плавающая». С автоматическим возвратом из рабочих позиций при росте давления. |
| 4 (вторая) | Золотник №2 | 3 позиции: «Подъем», «Нейтраль», «Опускание». Без плавающего режима и без фиксации (ручное удержание рычага). |
| 4 (третья) | Золотник №3 | 3 позиции: «Подъем», «Нейтраль», «Опускание». Без плавающего режима и без фиксации (ручное удержание рычага). |
- Первый рычаг (тип «2»): Идеально подходит для навески, которой нужно копировать рельеф (например, отвал или щетка коммунальной машины). Позиция «Плавающая» фиксируется вручную.
- Второй и третий рычаги (тип «4»): Используются для оборудования, требующего жесткого и точного принудительного прижатия/удержания (например, выносные опоры-аутригеры или поворотная стрела), где случайное включение плавающего режима опасно.
Технические характеристики:
Тип распределителя — клапанно-золотниковый моноблочный;
Тип золотника — с закрытым центром, уравновешенный с торцов;
Количество золотников — 3
Диаметр золотника, мм — 25
Позиции золотника — «Подъем», «Нейтральная», «Опускание принудительное «, «Плавающая «
Фиксация положений золотников в позиции — «Подъем» и «Опускание принудительное» (с помощью шарикового замка)
Возврат из позиции — «Подъем» и «Опускание принудительное» автоматически (по достижении заданного давления)
Возврат из позиции — «Плавающая» вручную
Тип предохранительного клапана — дифференциальный, постоянного давления
Макс, давление, МПа — 20,0
Масса распределителя, кг — 18

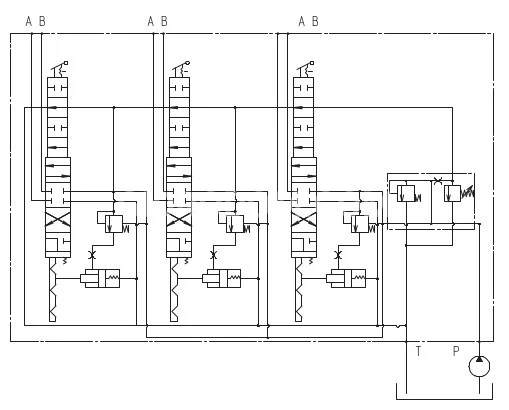

Схема распределения потока рабочей жидкости:
Существует два типа распределителей в данной серии: двухсекционные и трехсекционные. Наиболее популярным трехсекционным распределителем является Р80-3/1-222, который часто устанавливают на трактора МТЗ и ЮМЗ. В числе двухсекционных распределителей самым распространенным является Р80-3/1-22, используемый на тракторах Т-25 и Т-16, хотя эти агрегаты можно применять и на других машинах.
Большинство распределителей оснащены золотниками типов «2» и «4». Золотник типа «2» обеспечивает автоматическое отключение в позициях: подъем, опускание и фиксация. Он имеет четыре положения: подъем, нейтральное, опускание и плавающее. Положение "плавающее" используется при установке навесного и прицепного оборудования. Золотник типа «4» имеет три положения: подъем, нейтральное и опускание. У него нет фиксируемых положений и автоматического отключения, поэтому его применяют для техники, выполняющей погрузочно-разгрузочные работы, такой как тракторы, погрузчики, бульдозеры и другие.
Распределитель необходимо использовать с насосами типов НШ 10-3, НШ32-3 или НШ50-3. Гидрораспределитель должен размещаться на машине не ниже уровня верхней точки масляного бака.
Обозначение гидрораспределителей типа Р80 имеет следующую структуру:
Р 80 3 / Х - ХХ
где Р обозначает распределитель, 80 – номинальный расход в литрах в минуту, 3 – код давления, Х – код эксплуатационного назначения, а ХХ – коды типов золотников (порядок кодирования от переливного клапана).
