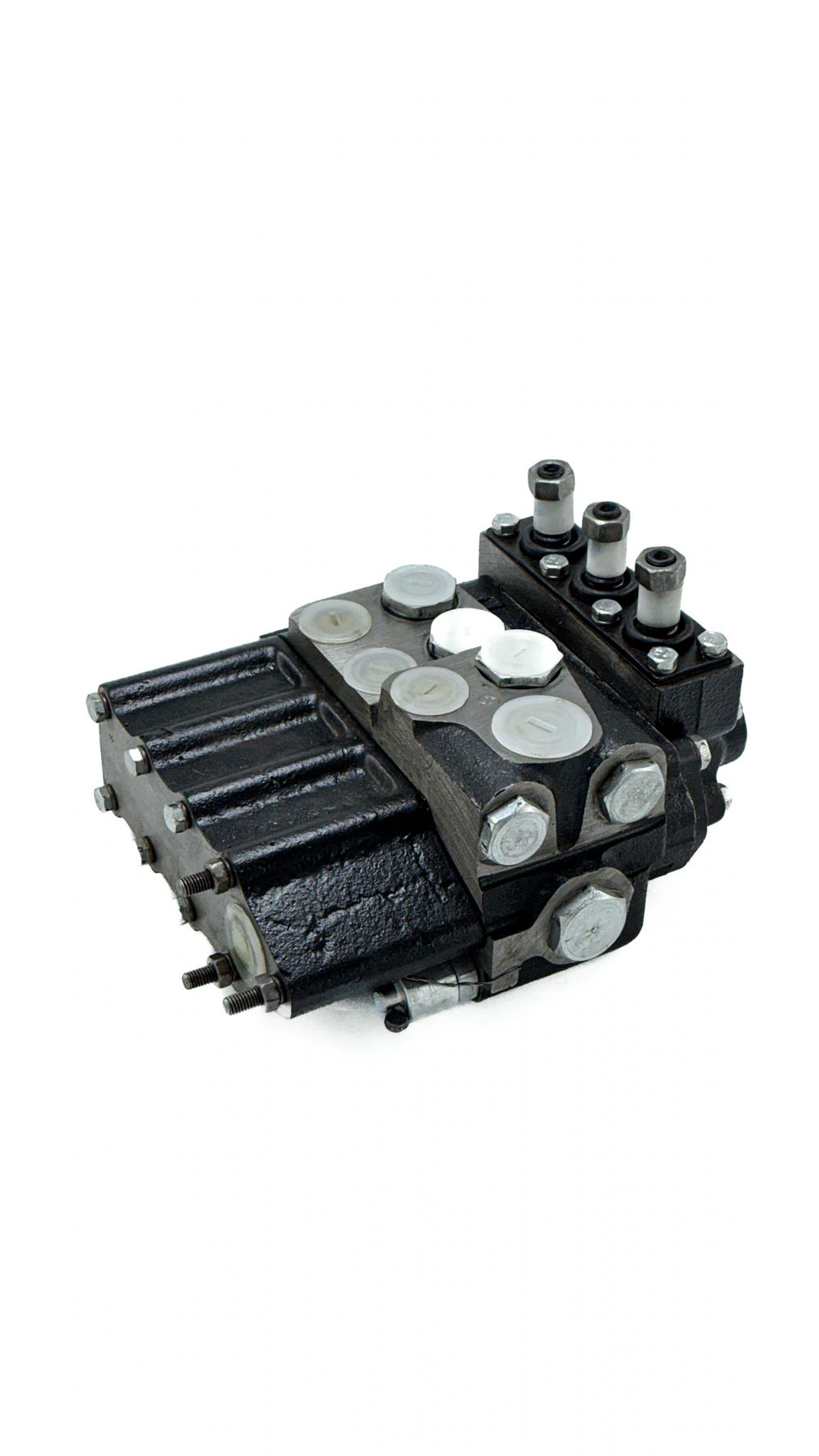

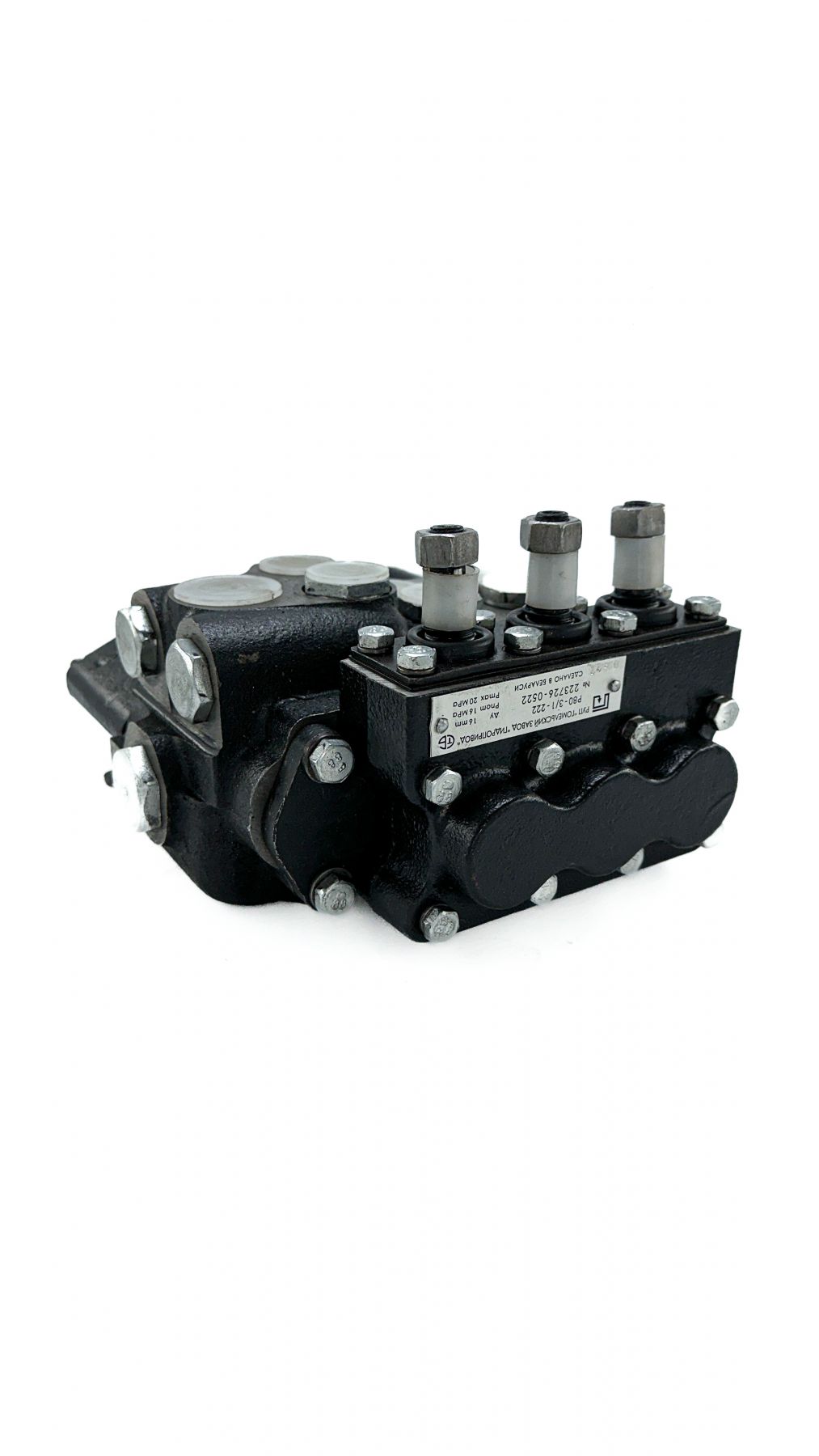

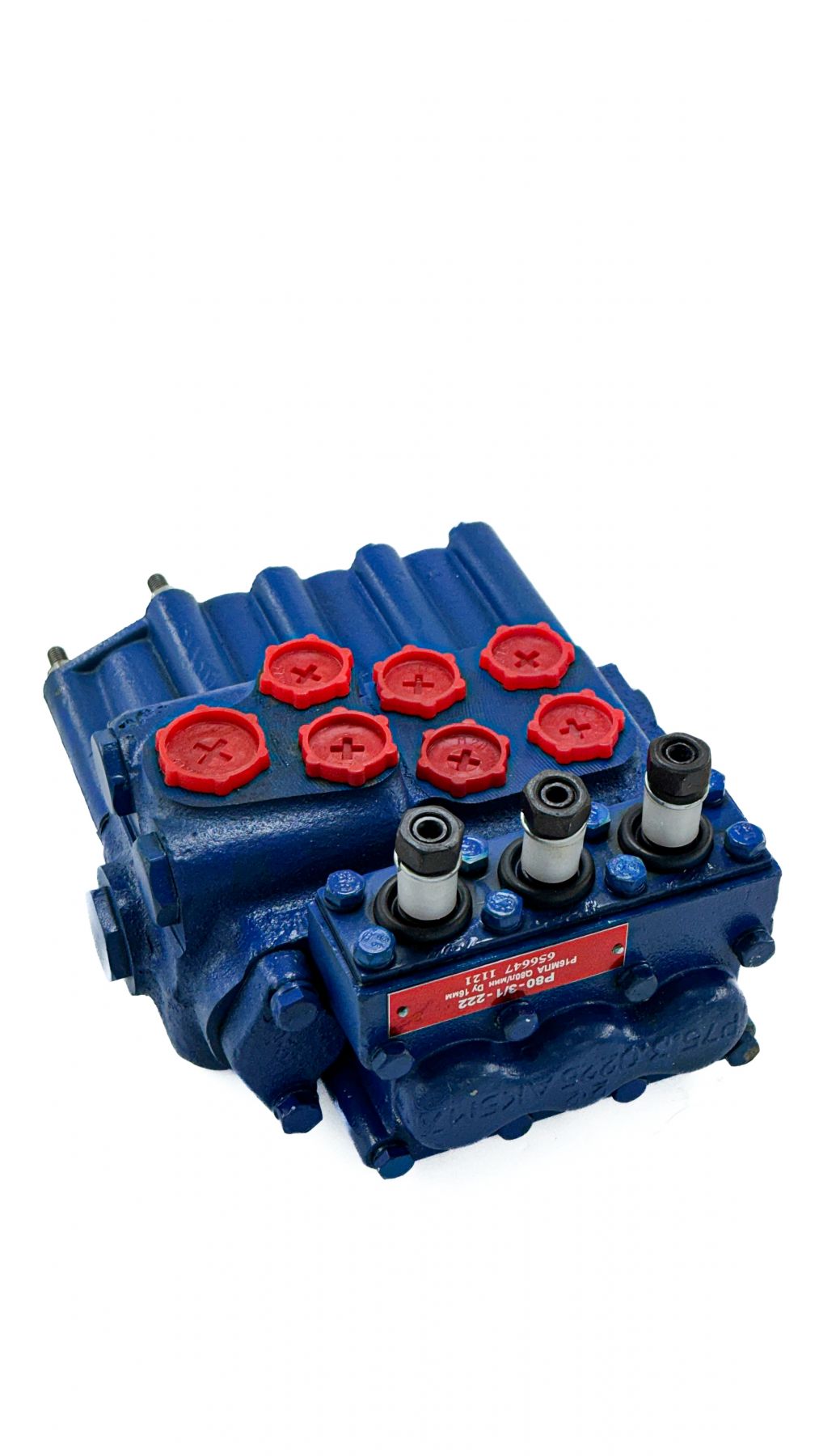

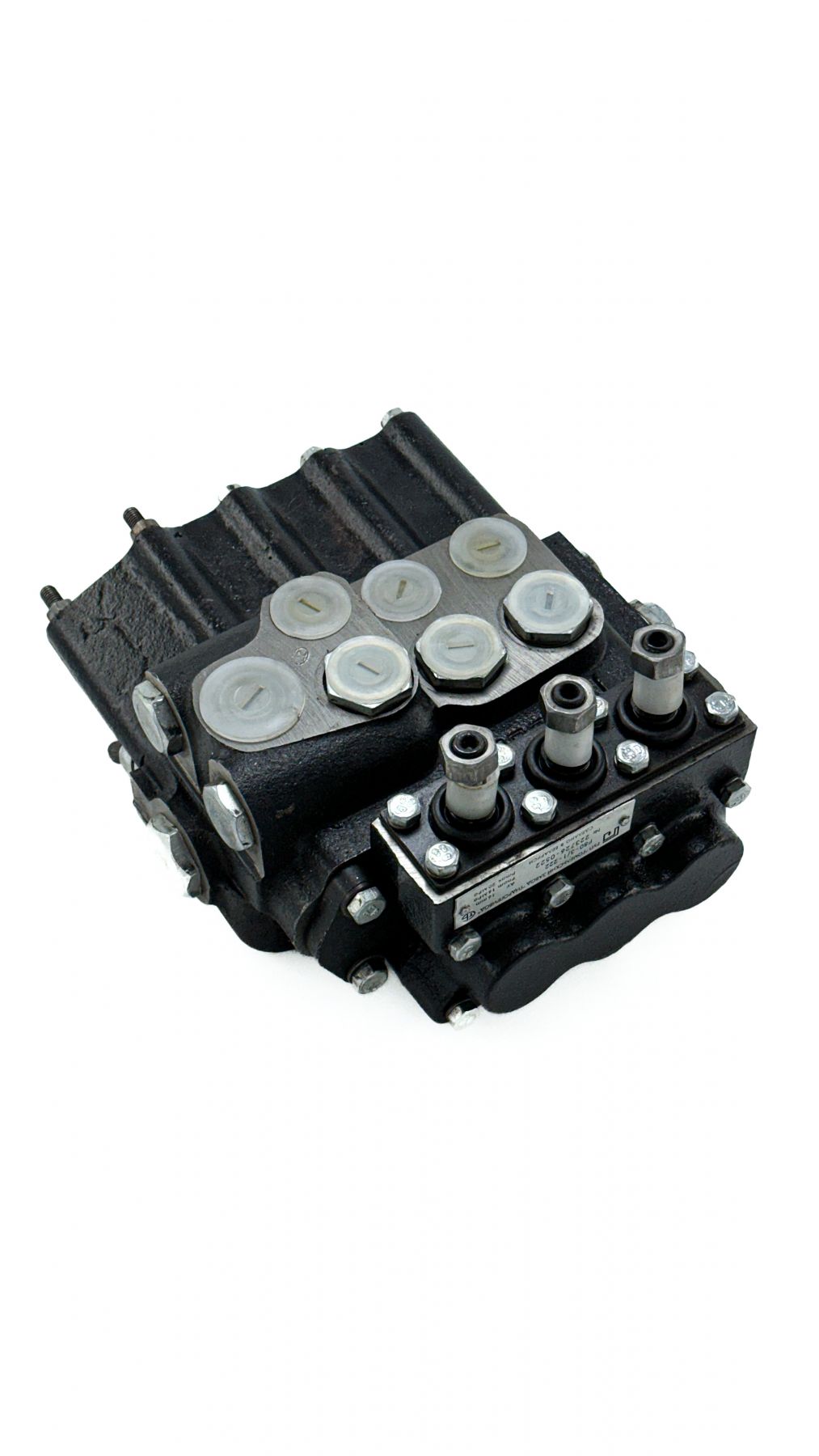

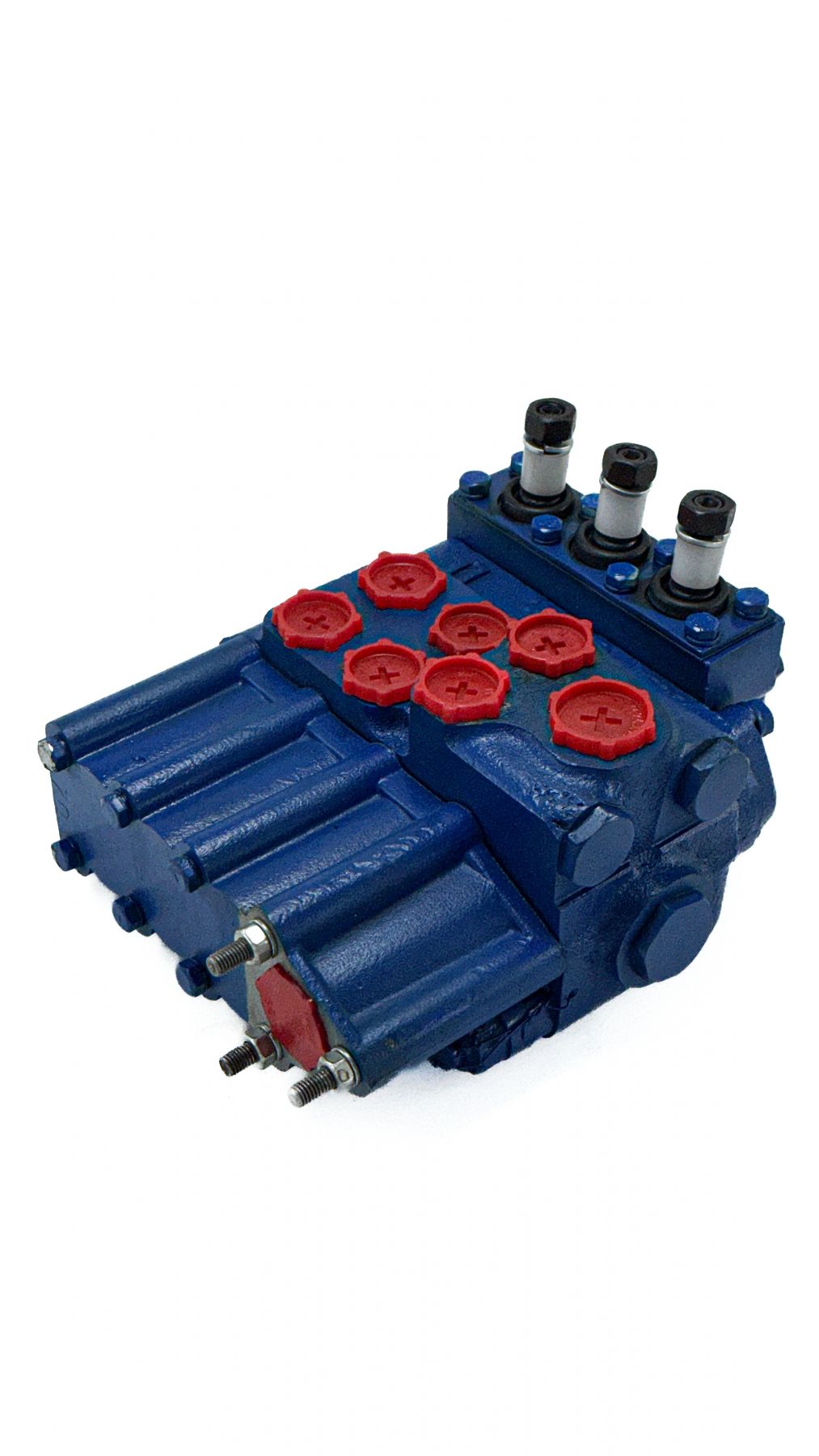

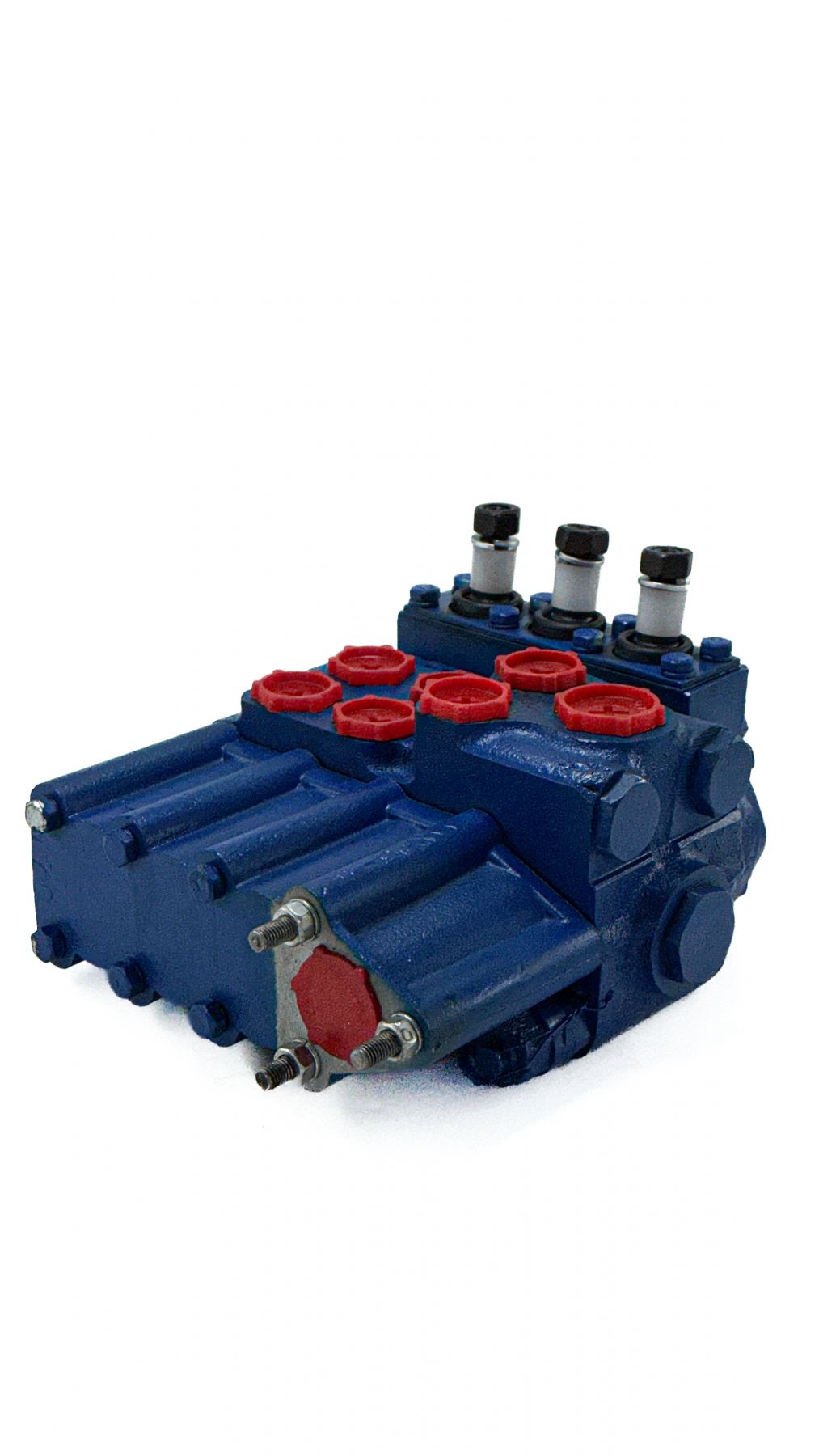

Гидрораспределитель Р80-3/1-222 (МР80-4/1-222)
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
| Элемент маркировки | Значение параметров (Р80 / МР80) | Полная расшифровка по ГОСТ |
|---|---|---|
| Р / МР | Тип конструкции | Гидрораспределитель моноблочный (МР — модернизированный). |
| 80 | Пропускная способность | Номинальный расход — 80 л/мин (максимальный — до 120 л/мин). |
| 3 / 4 | Класс по давлению | Р80-3: Номинальное 16 МПа, макс. 20 МПа. МР80-4: Номинальное 20 МПа, макс. 25 МПа. |
| / | Разделитель | Разделяет конструктивные параметры и функциональный код. |
| 1 | Код назначения | Для автономного использования (имеет собственный встроенный предохранительно-перепускной клапан дифференциального типа). |
| 2 (первая) | Золотник №1 | 4 позиции с фиксацией и автовозвратом по давлению. Есть плавающий режим. |
| 2 (вторая) | Золотник №2 | 4 позиции с фиксацией и автовозвратом по давлению. Есть плавающий режим. |
| 2 (третья) | Золотник №3 | 4 позиции с фиксацией и автовозвратом по давлению. Есть плавающий режим. |
- «Подъем» — фиксируется шариковым замком. При завершении хода цилиндра (упоре) и росте давления до 17,5–20 МПа рычаг автоматически отщелкивается в нейтраль.
- «Нейтраль» — заперто, жидкость от насоса свободно сливается в бак (разгрузка системы).
- «Опускание принудительное» — фиксируется, имеет автоматический возврат в нейтраль по давлению.
- «Плавающая» — крайнее нижнее положение рычага. Фиксируется жестко. В этом режиме обе полости гидроцилиндра соединены со сливом, позволяя навесному оборудованию (плугу, сеялке, культиватору) копировать рельеф поля под собственным весом. Выход из плавающей позиции выполняется оператором вручную
Технические характеристики:
производительность – единая 80 л/мин;
диаметр золотника – 2.5 см;
количество золотников – 2 или 3;
позиции золотника - «Подъем», «Нейтраль», «Опускание», «Плавающая»
фиксация - «Подъем», «Опускание»,«Плавающая».
Автоматический возврат при достижении заданного давления из позиций «Подъем» и «Опускание»
давление максимально допустимое – 20 МПа;
предохранительный клапан – постоянного давления, дифференциальный;
вес – 14 кг
Схема распределения потока рабочей жидкости:
Гидрораспределитель МР80-4/1-222 (170) предназначен для распределения и регулировки давления в гидросистемах машин, работающих с насосами, производительность которых варьируется от 10 до 140 л/мин.
Данное устройство является аналогом модели Р80-3/1-222 по функциональному назначению и размерам подключения. Обозначение МР указывает на то, что гидрораспределитель модернизирован и обладает рядом преимуществ по сравнению с Р80. В конструкции использован корпус с увеличенными внутренними полостями без тупиковых переходов. Также внедрена новая система клапанов, что расширяет диапазон основных параметров. Золотник получил хромовое покрытие Хтв.15, что улучшает герметичность и снижает усилие управления.
Гидрораспределитель применяется в таких машинах, как МТЗ-50, МТЗ-80 и их модификациях, ЮМЗ-6, ЮМЗ-650, а также Т-150, Т-150К, Т-70 и Т-40; в машинах, не обладающих силовым регулятором пахоты.
Устройство выполнено в виде моноблочного клапанно-золотникового механизма. Номинальный и максимальный расход рабочей жидкости составляет от 80 до 120 литров в минуту. В конструкции предусмотрено три золотника. Допустимый диапазон давления колеблется от 20 до 25 МПа. Золотник имеет закрытый центр и уравновешен с торцов.
