Гидрораспределитель Р80-3/1-222Г (МР80-4/1-222Г)
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
| Элемент маркировки | Значение параметров (Р80 / МР80) | Полная расшифровка по ГОСТ |
|---|---|---|
| Р / МР | Конструкция | Моноблочный клапанно-золотниковый (МР — модернизированный, с увеличенными каналами и хромированными золотниками). |
| 80 | Номинальный расход | 80 литров в минуту (максимальный пропускной поток — до 120 л/мин). |
| 3 / 4 | Класс по давлению | Р80-3: Номинальное 16 МПа, макс. 20 МПа. МР80-4: Номинальное 20 МПа, макс. 25 МПа. |
| / | Разделитель | Разделяет параметры давления и функциональный код. |
| 1 | Код назначения | Для автономного использования (имеет собственный встроенный предохранительно-перепускной клапан). |
| 2 (первая) | Золотник №1 | 4 позиции («Подъем», «Нейтраль», «Опускание принудительное», «Плавающая») с фиксацией и автовозвратом по давлению. |
| 2 (вторая) | Золотник №2 | 4 позиции с фиксацией и автовозвратом по давлению. |
| 2 (третья) | Золотник №3 | 4 позиции с фиксацией и автовозвратом по давлению. |
| Г (G) | Дополнительный узел | Встроенные гидрозамки на магистралях подъема рабочих органов. |
- Фиксация навески: При установке рычага в «Нейтраль» гидрозамок намертво запирает масло в полости гидроцилиндра. Оборудование (например, тяжелый плуг, сеялка или стрела манипулятора) не будет медленно опускаться при транспортировке или долгих остановках.
- Безопасность: Защищает от падения навесного оборудования даже при аварийном падении давления в подводящей магистрали.
- «Подъем» — фиксируется шариками. После полного выдвижения цилиндра и скачка давления рычаг автоматически отщелкивается в нейтраль. В этот момент открывается гидрозамок для фиксации.
- «Нейтраль» — заперто, масло от насоса уходит в бак. Оборудование удерживается гидрозамками.
- «Опускание принудительное» — фиксируется, возвращается автоматически. Давление управления принудительно открывает гидрозамок, чтобы выпустить масло из полости подъема.
- «Плавающая» — фиксируется жестко (выход только вручную). Соединяет все полости со сливом, при этом гидрозамки полностью открыты, позволяя оборудованию копировать рельеф
Технические характеристики:
производительность – единая 80 л/мин;
диаметр золотника – 2.5 см;
количество золотников – 2 или 3;
позиции золотника - «Подъем», «Нейтраль», «Опускание», «Плавающая»
фиксация - «Подъем», «Опускание»,«Плавающая».
Автоматический возврат при достижении заданного давления из позиций «Подъем» и «Опускание»
давление максимально допустимое – 20 МПа;
предохранительный клапан – постоянного давления, дифференциальный;
вес – 14 кг

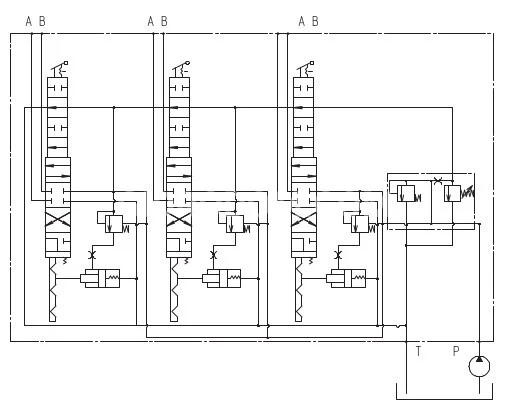

Схема распределения потока рабочей жидкости:
Гидрораспределитель МР80-4/1-222 (170) предназначен для распределения и регулировки давления в гидросистемах машин, работающих с насосами, производительность которых варьируется от 10 до 140 л/мин.
Данное устройство является аналогом модели Р80-3/1-222 по функциональному назначению и размерам подключения. Обозначение МР указывает на то, что гидрораспределитель модернизирован и обладает рядом преимуществ по сравнению с Р80. В конструкции использован корпус с увеличенными внутренними полостями без тупиковых переходов. Также внедрена новая система клапанов, что расширяет диапазон основных параметров. Золотник получил хромовое покрытие Хтв.15, что улучшает герметичность и снижает усилие управления.
Гидрораспределитель применяется в таких машинах, как МТЗ-50, МТЗ-80 и их модификациях, ЮМЗ-6, ЮМЗ-650, а также Т-150, Т-150К, Т-70 и Т-40; в машинах, не обладающих силовым регулятором пахоты.
Устройство выполнено в виде моноблочного клапанно-золотникового механизма. Номинальный и максимальный расход рабочей жидкости составляет от 80 до 120 литров в минуту. В конструкции предусмотрено три золотника. Допустимый диапазон давления колеблется от 20 до 25 МПа. Золотник имеет закрытый центр и уравновешен с торцов.
