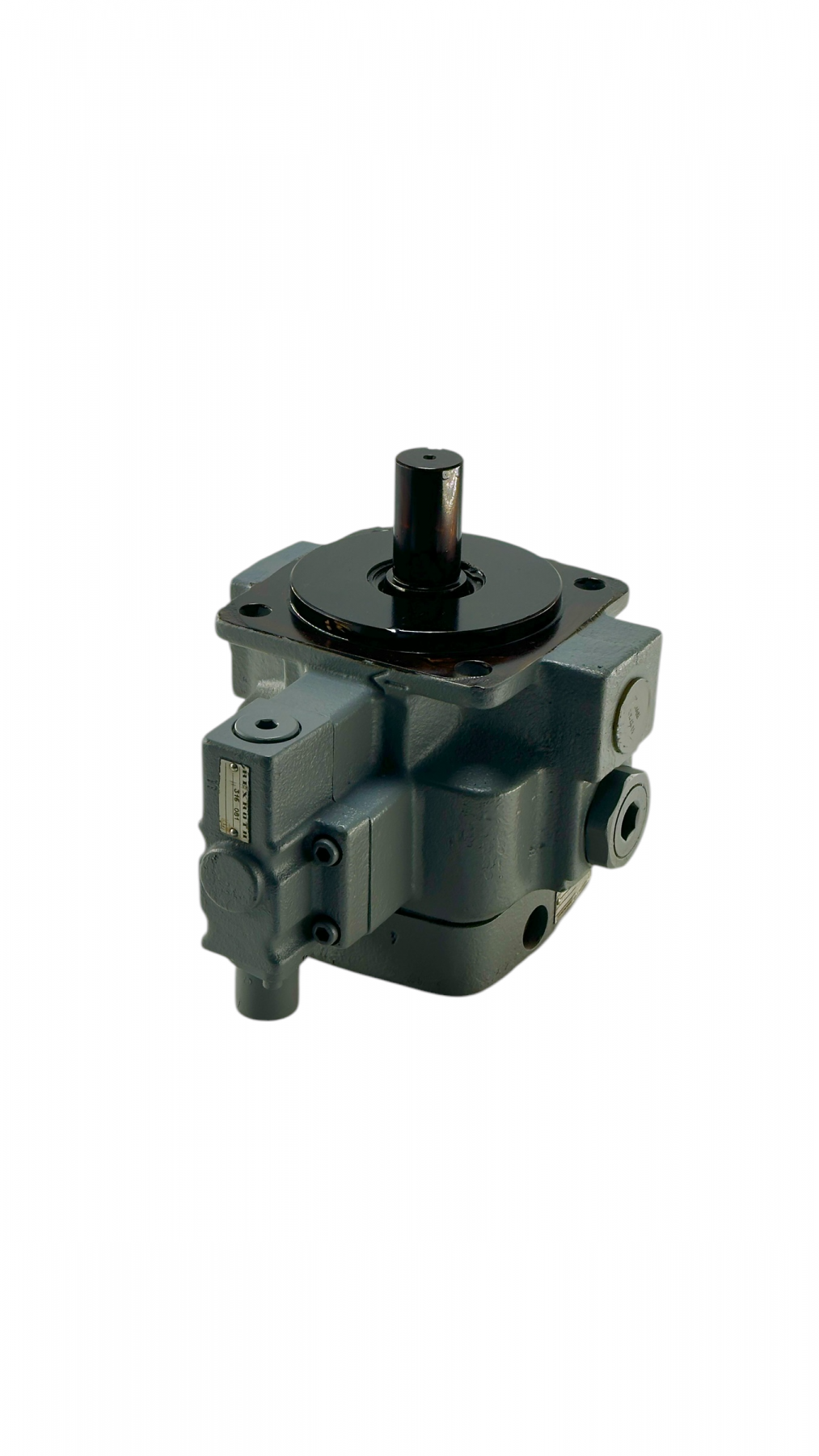

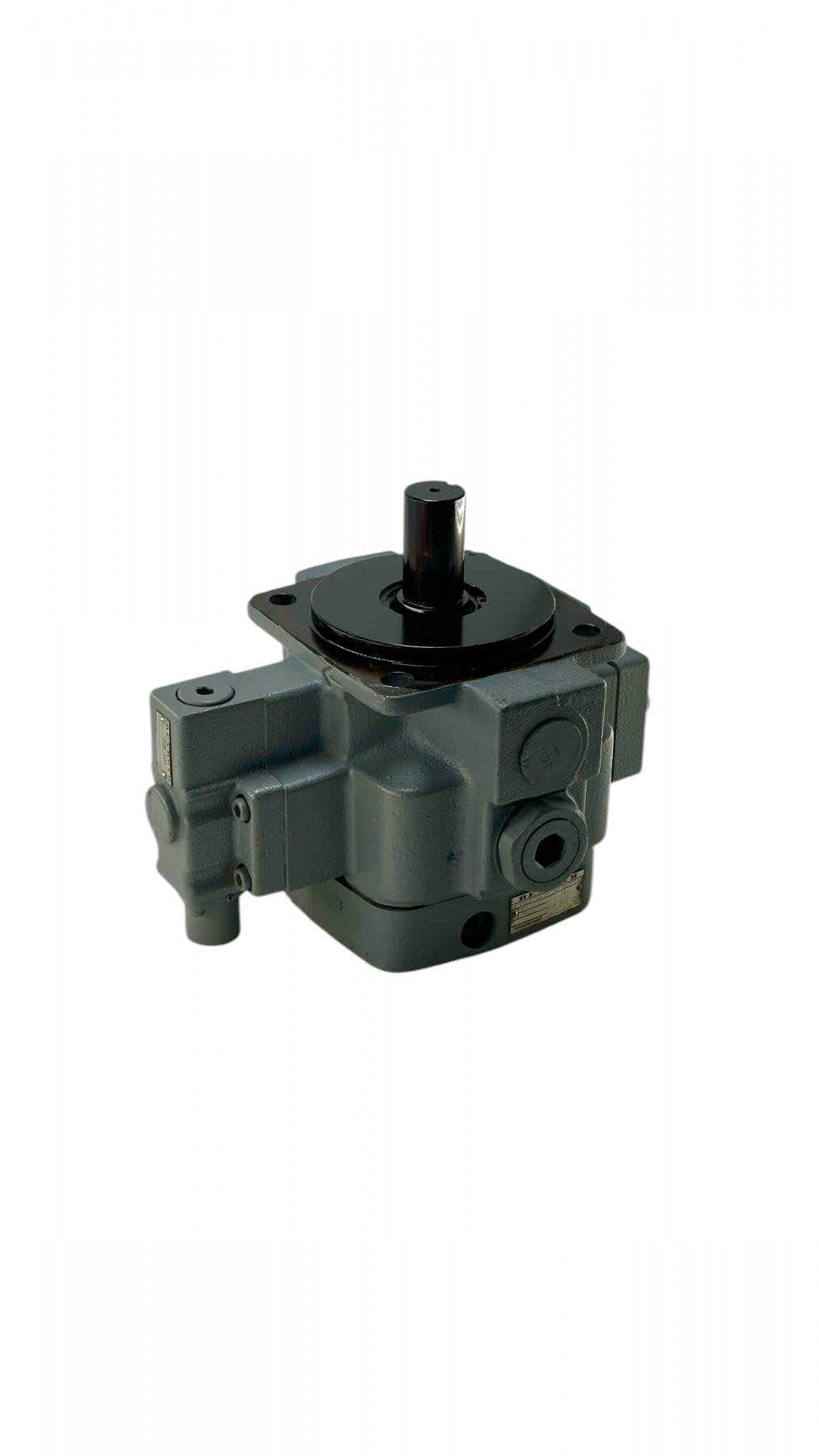

Модель 1PV2V4-15/20RA01MC100A1 представляет собой регулируемый однопоточный лопастной насос производства Bosch Rexroth. Это гидравлический агрегат с прямым управлением, предназначенный для работы в системах с минеральным маслом.
Технические характеристики
Ниже приведены основные параметры для типоразмера (NG) 20, к которому относится данная модель:
| Параметр | Значение |
|---|---|
| Рабочий объем | 20,7 см³/об |
| Номинальное давление | до 160 бар |
| Макс. расход (при 1450 об/мин) | ~29 л/мин |
| Диапазон частоты вращения | 900 – 1800 об/мин |
| Направление вращения | Правое (по часовой стрелке) |
| Тип вала | Цилиндрический со шпонкой (ISO 3019-2) |
| Диапазон вязкости жидкости | 16 – 160 мм²/с (рабочий режим) |
| Температура жидкости | от –10 °C до +70 °C |
| Вес (ориентировочно) | ~23,5 кг |
Расшифровка маркировки
- 1PV2V4: Серия регулируемых лопастных насосов.
- 15: Настройка давления (в данном случае диапазон или конкретное значение в барах/десятках бар, часто 15-40 бар для этого кода).
- 20: Типоразмер (Frame Size / NG).
- R: Правое вращение.
- A: Цилиндрический вал.
- 01: Присоединительные порты (резьбовые BSP).
- MC100: Тип регулятора давления (прямого действия, стандартный) с диапазоном настройки до 100 бар.
- A1: Обозначение серии или модификации конструкции.
Описание конструкции
Насос состоит из корпуса, ротора с подвижными лопастями (пластинами), статорного кольца и узла регулирования.
- Принцип работы: При вращении ротора центробежная сила и давление жидкости прижимают лопасти к внутренней поверхности статора. Из-за эксцентричного расположения ротора относительно статора образуются камеры переменного объема, что обеспечивает всасывание и нагнетание.
- Регулирование: В отличие от насосов с постоянным объемом, здесь положение статорного кольца может меняться под воздействием регулятора. Когда давление в системе достигает заданного значения (например, 100 бар), регулятор смещает статор к центру, уменьшая эксцентриситет и, соответственно, подачу практически до нуля («нулевой ход»).
- Особенности:
- Низкий уровень шума: Конструкция оптимизирована для тихой работы.
- Подшипники скольжения: Гидродинамически смазываемые подшипники обеспечивают длительный срок службы.
- Автоматическое удаление воздуха: Встроенная функция способствует надежному запуску.
