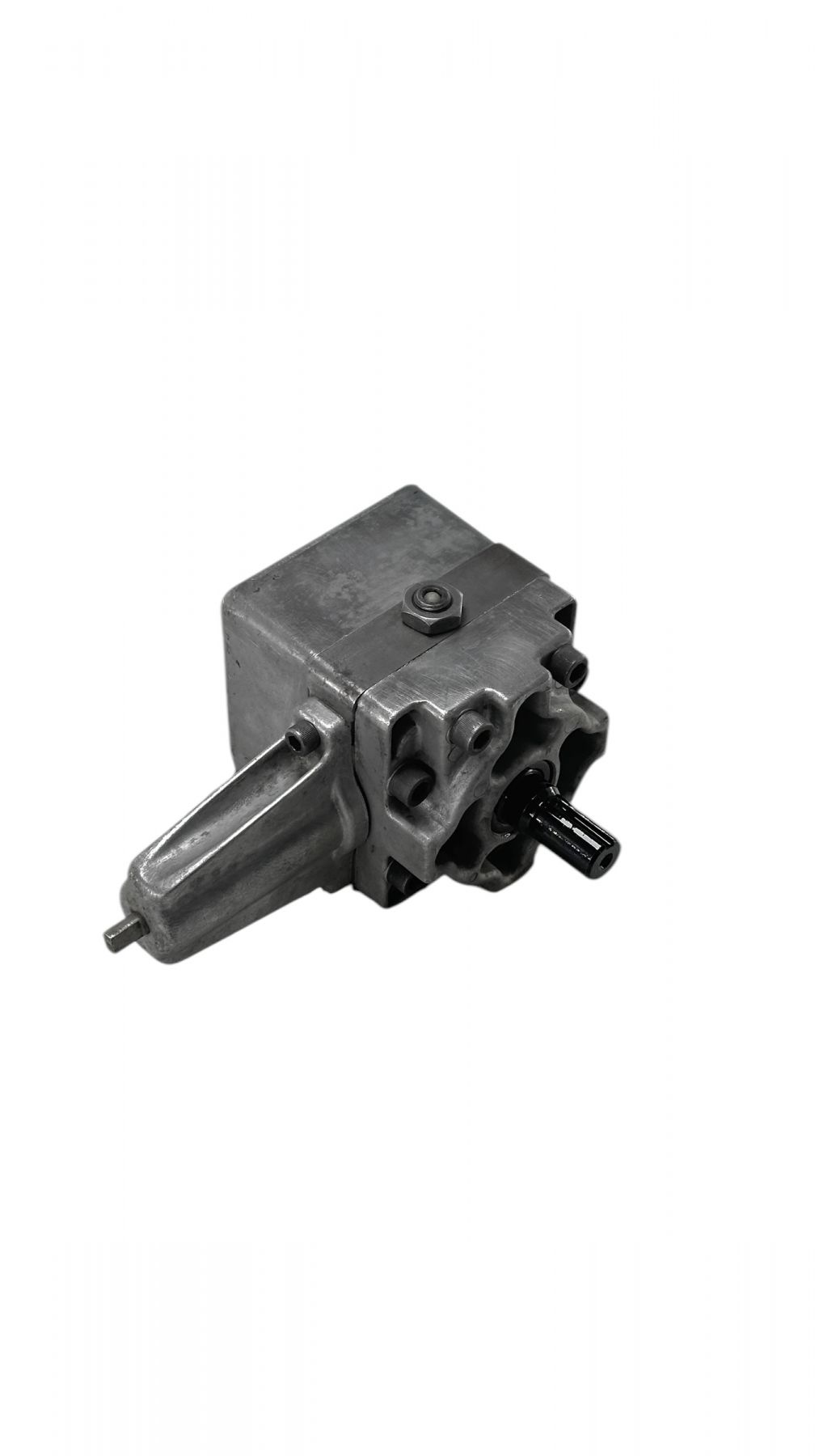

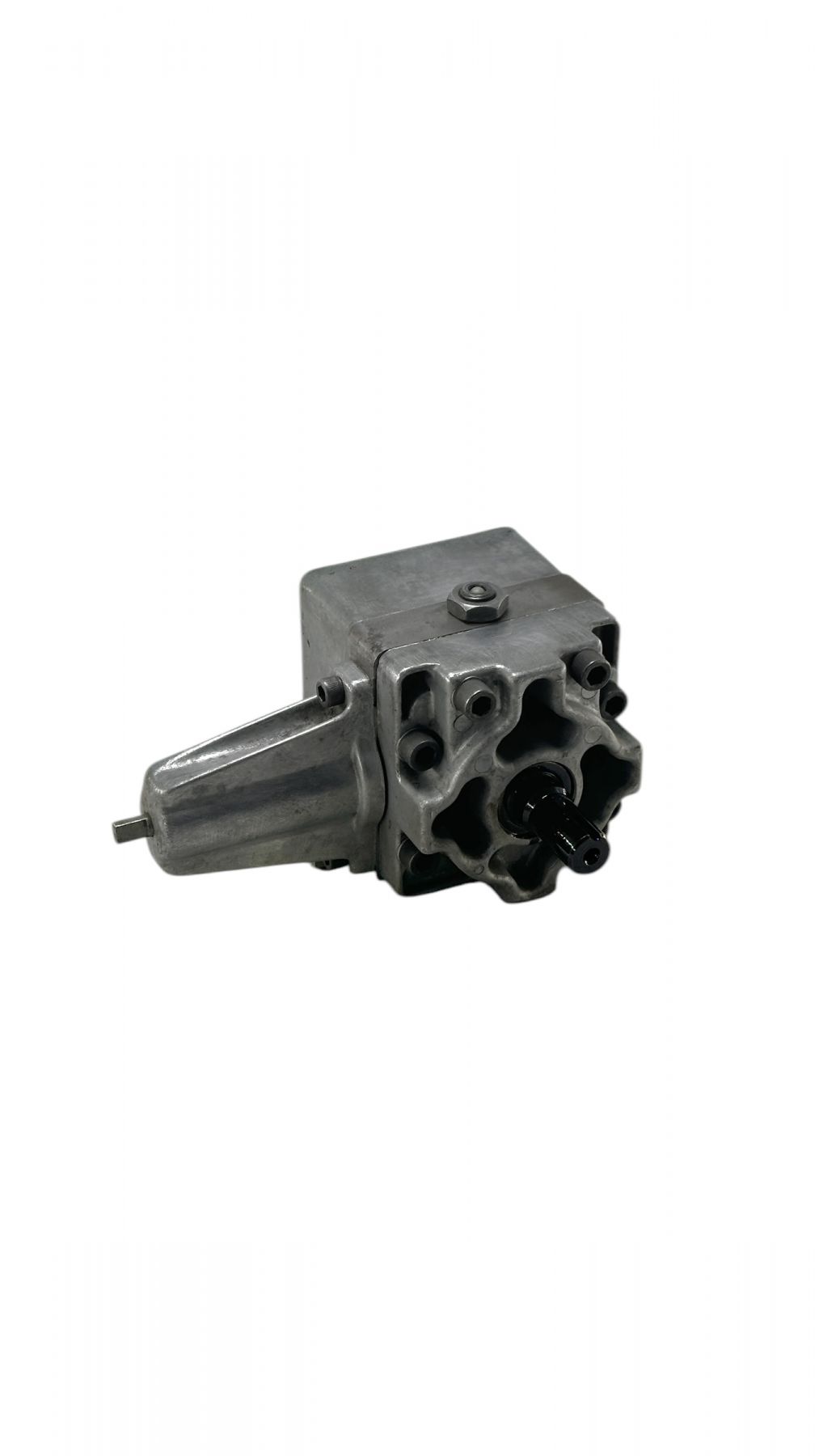

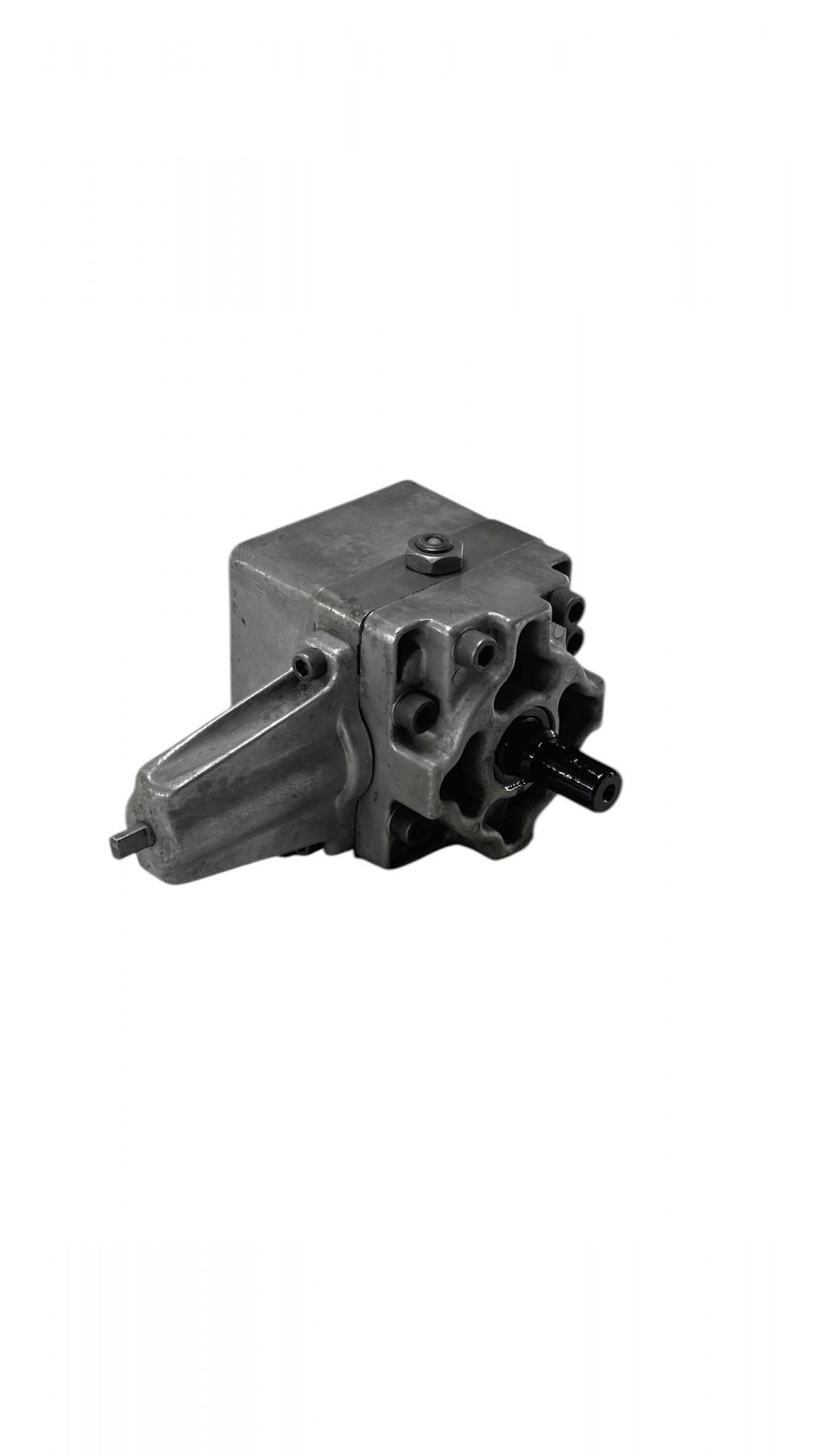

Насос пластинчатый регулируемый PSO-PSSF-09-EOM RACINE
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Насос PSO-PSSF-09-EOM от Racine (ныне часть группы Bosch Rexroth) — это регулируемый лопастной насос малой мощности, который часто применяется в станочном оборудовании для обеспечения вспомогательных функций (зажим, подача, смазка).
Расшифровка маркировки
| Код | Значение | Описание |
|---|---|---|
| PSO | Pump Silent O | Серия «Silent» (бесшумные), самый компактный типоразмер «O». |
| P | Pressure Compensated | Регулятор давления (стандартный компенсатор). |
| S | Screw Volume Control | Наличие винта для ручного ограничения максимального объема. |
| S | Subplate Mounted | Стыковой монтаж (установка на плиту). |
| F | Fluorocarbon (Viton) | Уплотнения из витона (для высоких температур/агрессивных сред). |
| 09 | Size | Типоразмер (производительность ~9 GPM при 1750 об/мин). |
| E | E-spring | Код пружины регулятора (диапазон давления до 500 PSI / ~35 бар). |
| O | O-Ring Ports | Уплотнение каналов на стыковой плоскости кольцами O-ring. |
| M | M-Design | Индекс модификации конструкции (Design Code). |
Технические характеристики (Типоразмер 09)
| Параметр | Значение (Метрические) | Значение (Имперские) |
|---|---|---|
| Рабочий объем | 19,7 см³/об | 1.2 cu. in./rev |
| Макс. подача (1750 об/мин) | ~34 л/мин | 9.0 GPM |
| Макс. рабочее давление | 35 бар (с пружиной E) | 500 PSI |
| Частота вращения | 600 – 1800 об/мин | 600 – 1800 RPM |
| Направление вращения | Правое (стандарт) | Right Hand (CW) |
| Тип монтажа | Стыковой на плиту | Subplate |
| Вес | ~12 кг | ~26 lbs |
Описание и конструкция
- Принцип работы: Насос является лопастным с переменным рабочим объемом. Ротор с пазами и лопастями вращается внутри подвижного статорного кольца. Смещение кольца (эксцентриситет) определяет величину подачи масла.
- Компенсация давления (P): Когда давление в системе достигает настройки пружины (код E), статор автоматически смещается в сторону центра ротора. Это снижает подачу почти до нуля, поддерживая заданное давление без лишнего нагрева масла.
- Регулировка объема (S): С помощью регулировочного винта можно ограничить максимальный ход статорного кольца, что позволяет уменьшить максимальный поток насоса (например, с 34 л/мин до 20 л/мин), если это необходимо для конкретной операции.
- Особенности исполнения (Silent): Благодаря специальной форме распределительных окон и точному изготовлению лопастей, насос работает крайне тихо, что важно для цеховых условий.
- Монтаж (S/O): Насос не имеет резьбовых отверстий для трубок в самом корпусе. Он притягивается болтами к монтажной плите, а герметичность соединений обеспечивается резиновыми кольцами (O-rings).
