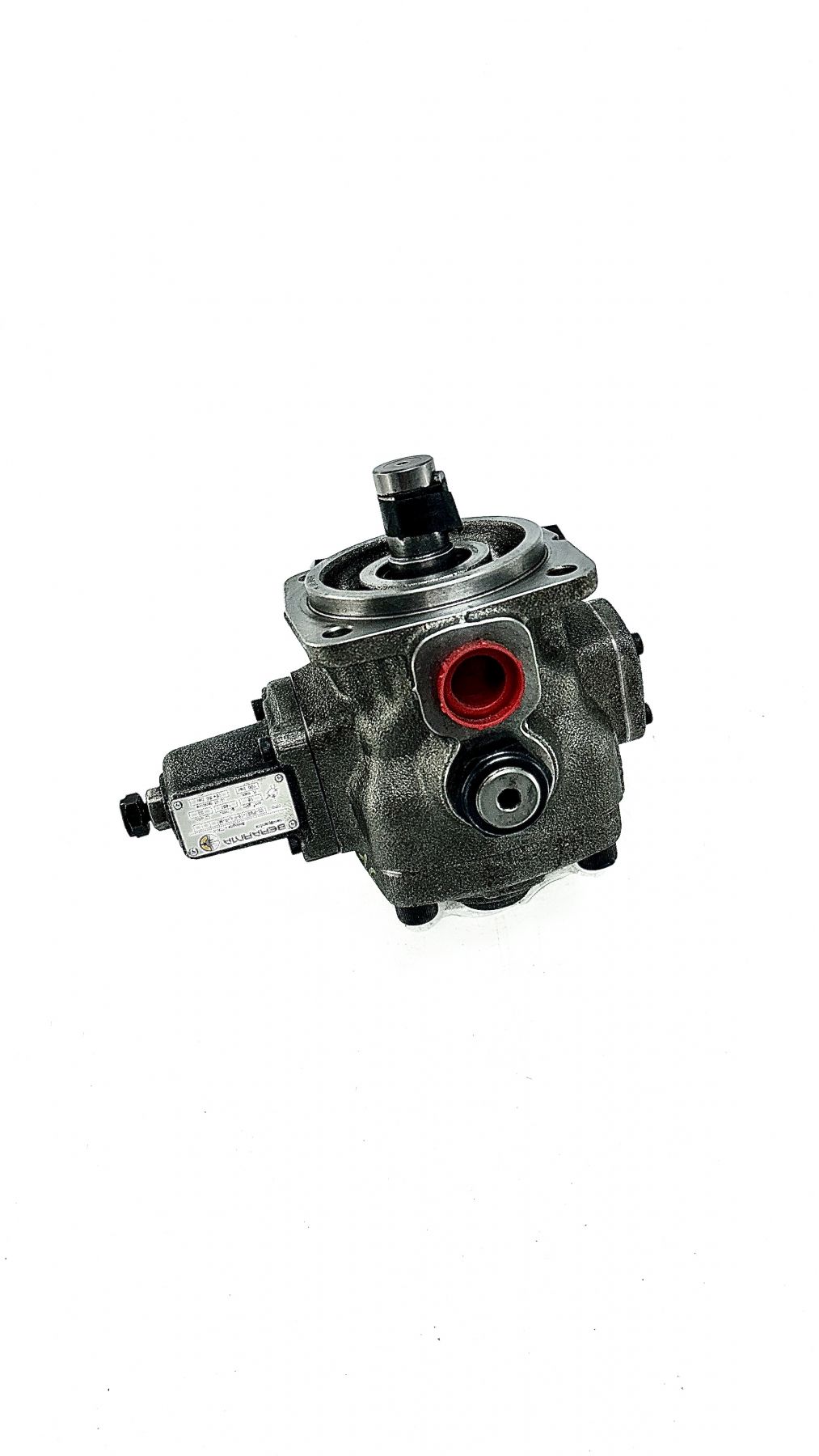

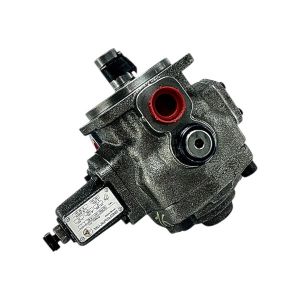

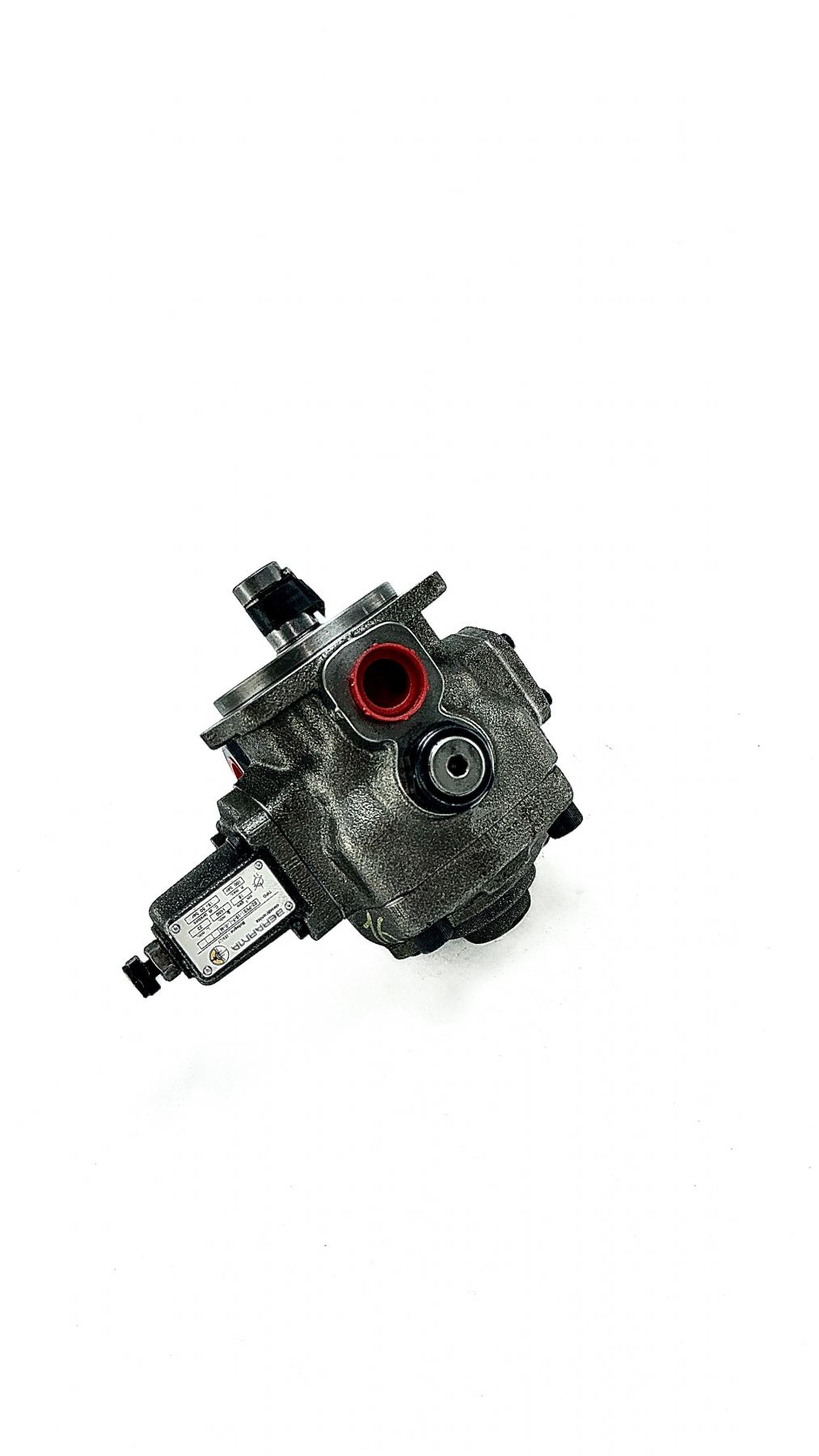

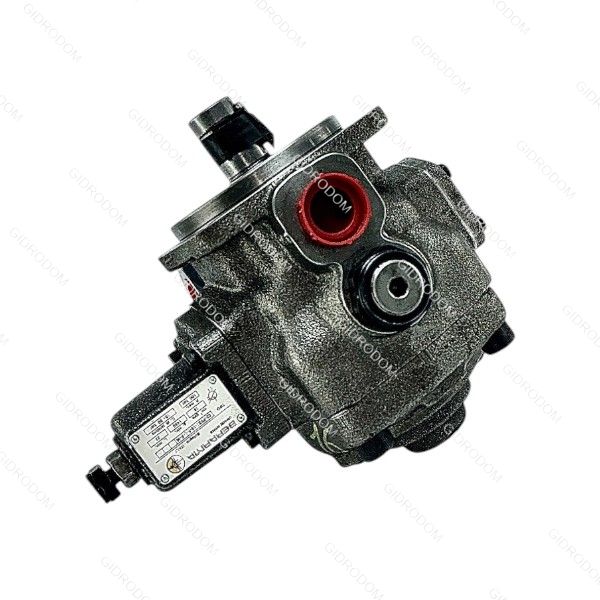

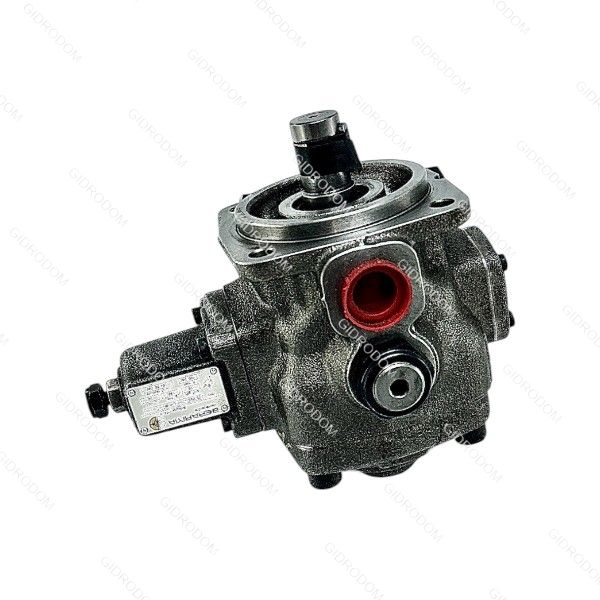

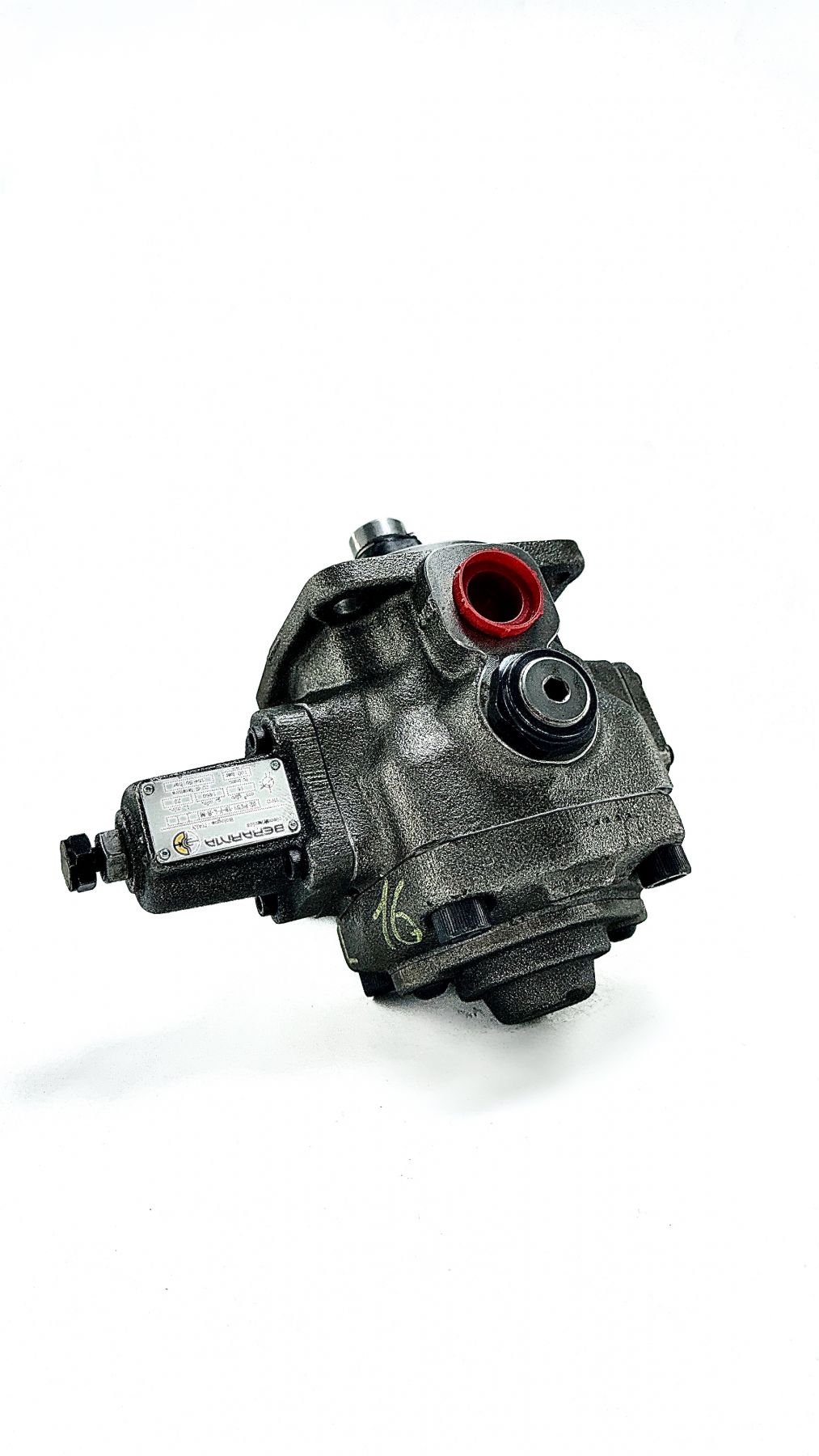

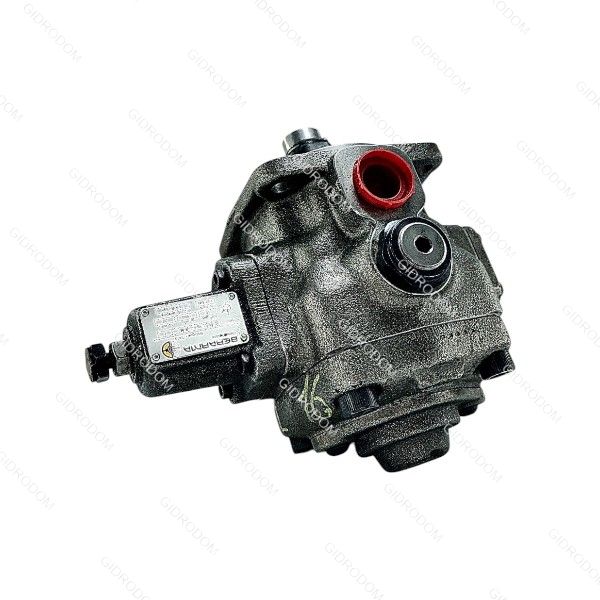

Насос 02-PVS1-16-F-L-R-M производства итальянской компании Berarma — это регулируемый лопастной (пластинчатый) насос низкого давления с механическим компенсатором. Серия PVS широко применяется в станкостроении благодаря своей надежности и низкому уровню шума.
Расшифровка маркировки
| Код | Значение | Описание |
|---|---|---|
| 02 | Типоразмер | Размер корпуса (Size 02). |
| PVS | Серия | Регулируемый лопастной насос с механическим компенсатором давления. |
| 1 | Давление | Диапазон настройки давления (код 1: от 20 до 50 бар). |
| 16 | Объем | Номинальный рабочий объем (16 см³/об). |
| F | Фланец | Фланцевое крепление (стандарт ISO). |
| L | Вал | Цилиндрический вал со шпонкой. |
| R | Вращение | Правое направление вращения (по часовой стрелке). |
| M | Резьба | Метрическая резьба на присоединительных портах. |
Технические характеристики (Типоразмер 16)
| Параметр | Значение |
|---|---|
| Рабочий объем | 17,9 см³/об (факт. для этого кода) |
| Производительность (при 1450 об/мин) | ~25,5 л/мин |
| Макс. рабочее давление | 50 бар |
| Диапазон настройки давления | 20 – 50 бар |
| Частота вращения | 800 – 1800 об/мин |
| Направление вращения | Правое |
| Вес | ~11,5 кг |
Описание и конструкция
- Принцип действия: Насос лопастного типа с переменным рабочим объемом. Внутри корпуса вращается ротор с пазами, в которых находятся лопасти. Ротор смещен относительно статорного кольца (эксцентриситет), что создает полости переменного объема для всасывания и нагнетания масла.
- Механический компенсатор (PVS): Насос оснащен регулировочным винтом с пружиной. Пока давление в системе ниже установленного, пружина удерживает статор в положении максимальной подачи. Как только давление в линии достигает заданного порога (например, 40 бар), статор смещается к центру ротора, уменьшая подачу до нуля для поддержания давления.
- Конструктивные особенности:
- Автоматическое удаление воздуха: Конструкция Berarma позволяет насосу быстро удалять воздух из системы при первом запуске.
- Гидродинамическое равновесие: Лопасти и распределительные диски спроектированы так, чтобы минимизировать износ и трение, что обеспечивает КПД выше 90%.
- Шум: Насосы серии PVS отличаются крайне низким уровнем звукового давления (менее 63 дБ при максимальном давлении).
- Дренаж: Линия дренажа (порт на верхней части корпуса) должна быть всегда соединена напрямую с масляным баком и находиться ниже уровня масла.
