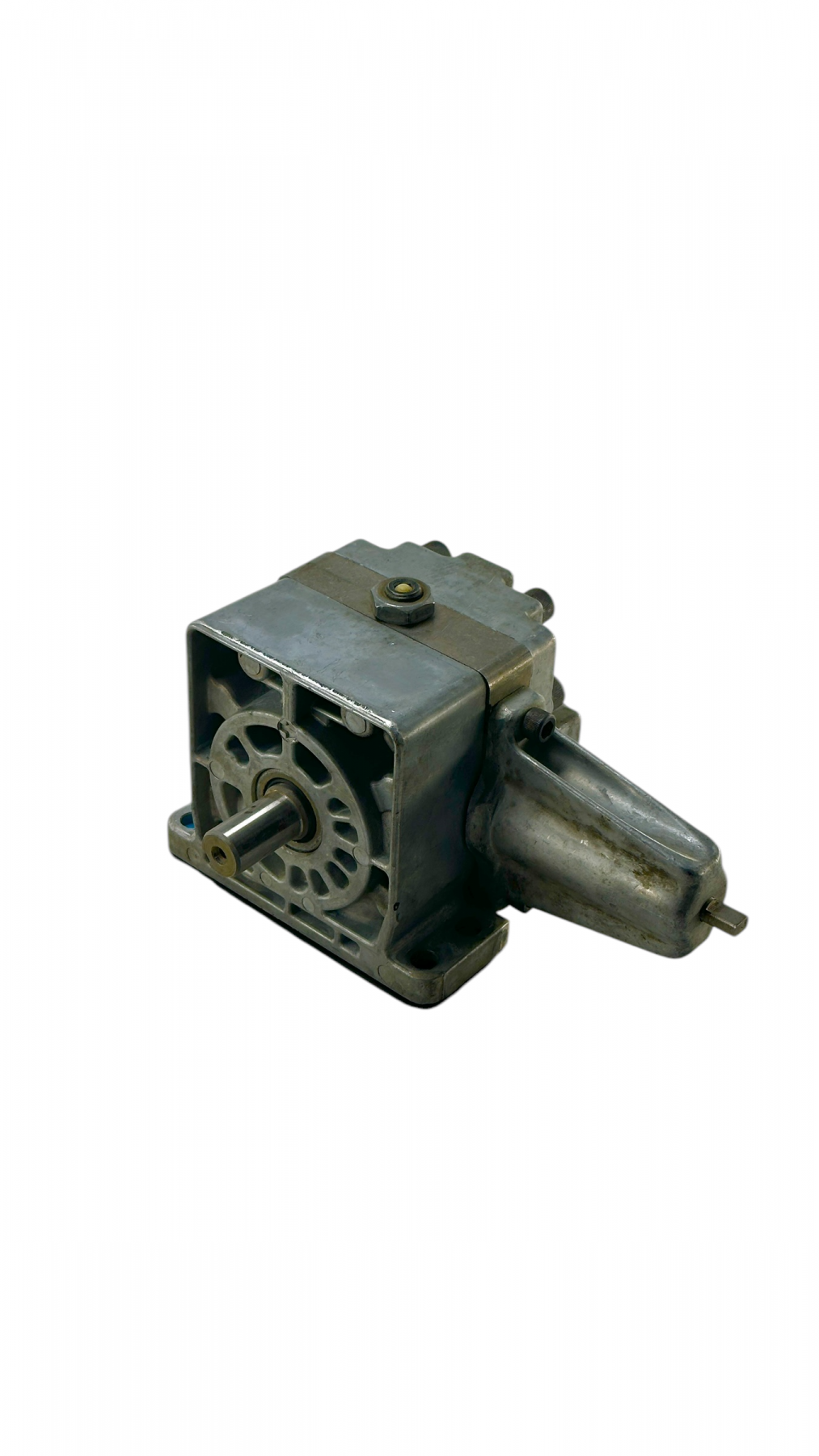

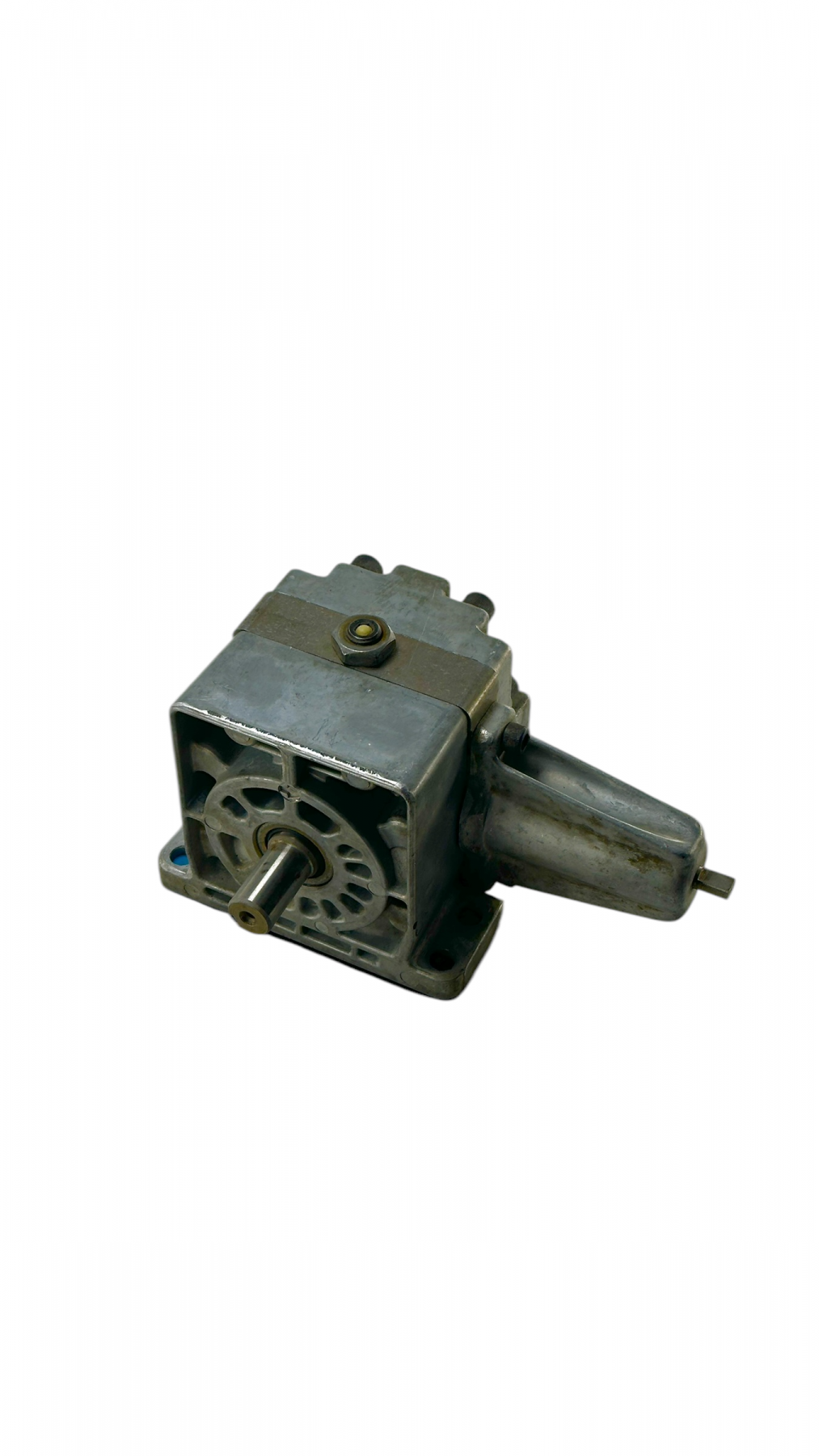

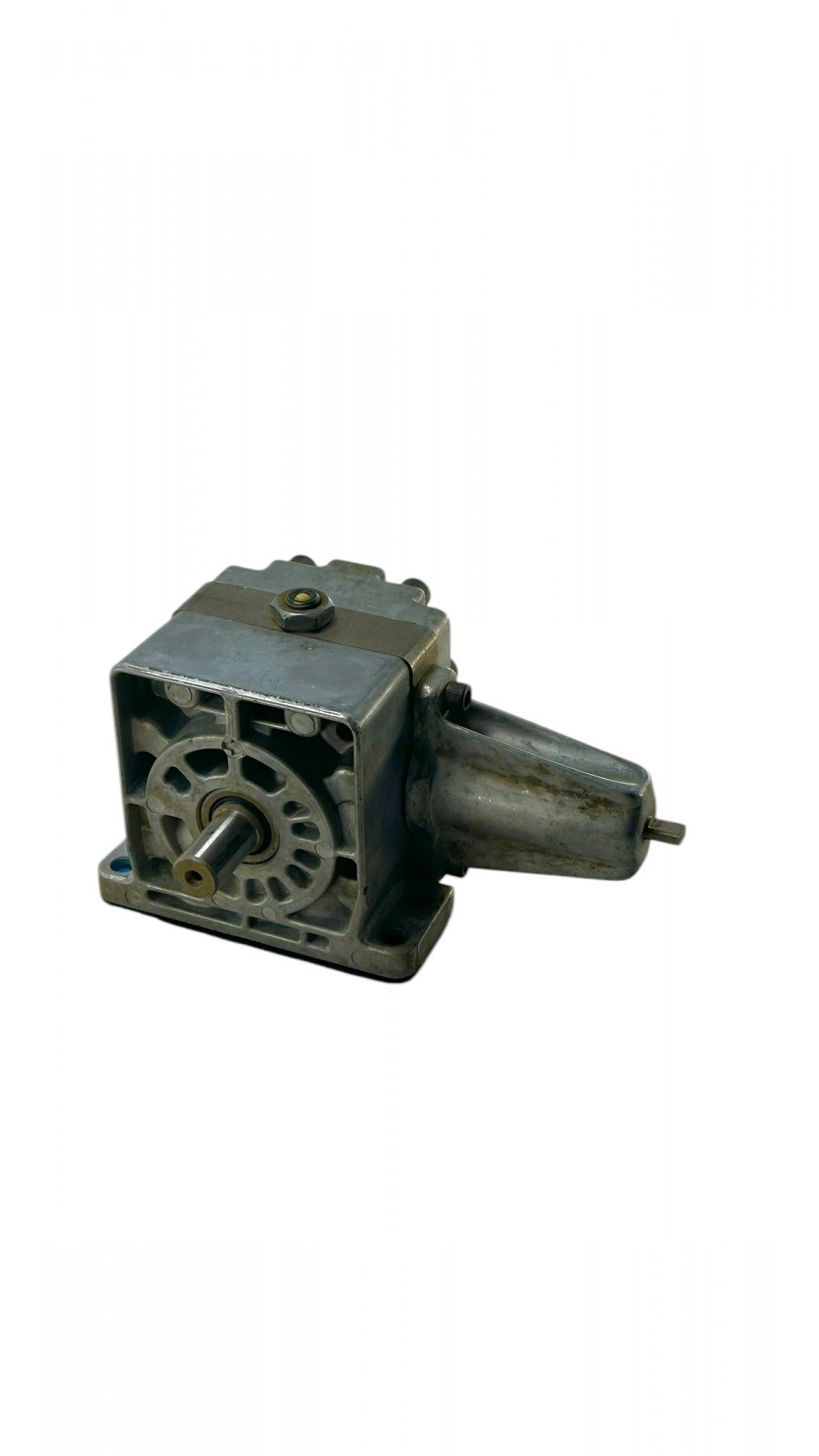

Насос PSO-PSSF-09-ERM от Racine — это регулируемый бесшумный лопастной насос в самом компактном исполнении («O-frame»). Модель практически идентична ранее рассмотренной «EOM», за исключением одной важной детали в коде управления/дизайна.
Расшифровка маркировки
| Код | Значение | Описание |
|---|---|---|
| PSO | Pump Silent O | Серия сверхтихих лопастных насосов, типоразмер "O". |
| P | Pressure Compensated | Регулятор давления (компенсатор). |
| S | Screw Volume Control | Наличие винта ограничения максимального рабочего объема. |
| S | Subplate Mounted | Стыковой монтаж (установка на плиту). |
| F | Fluorocarbon (Viton) | Уплотнения из витона (высокая термостойкость). |
| 09 | Size | Производительность ~9 GPM (34 л/мин при 1750 об/мин). |
| E | E-spring | Пружина низкого давления (диапазон настройки 17 – 35 бар / 250–500 PSI). |
| R | Right Hand | Правое направление вращения (по часовой стрелке). |
| M | Design Code | Индекс модификации конструкции (Design M). |
Технические характеристики (Типоразмер 09)
| Параметр | Значение (Метрические) | Значение (Имперские) |
|---|---|---|
| Рабочий объем | 19,7 см³/об | 1.2 cu. in./rev |
| Макс. подача (1750 об/мин) | ~34,1 л/мин | 9.0 GPM |
| Макс. давление (пружина E) | 35 бар | 500 PSI |
| Частота вращения | 600 – 1800 об/мин | 600 – 1800 RPM |
| Направление вращения | Правое | Right Hand (CW) |
| Тип монтажа | На плиту | Subplate |
| Вес | ~11,8 кг | ~26 lbs |
Описание конструкции
- Принцип Silent Vane: Конструкция с 12 лопастями и специальной формой распределительных дисков сводит пульсации давления к минимуму. Это делает насос идеальным для прецизионных станков, где вибрации недопустимы.
- Регулировка объема (S): С тыльной стороны насоса расположен винт. Вращая его, вы физически ограничиваете ход статорного кольца, что позволяет уменьшить максимальный поток (например, с 34 до 15 л/мин), сохраняя при этом работу компенсатора давления.
- Компенсатор давления (P): Насос автоматически уходит на «нулевую подачу» (сбрасывает поток почти до нуля), как только давление в системе достигает уставки пружины E (до 35 бар). Это предотвращает перегрев масла, характерный для систем с предохранительными клапанами.
- Монтаж на плиту (S): Все гидравлические порты (P, S, Drain) выведены на одну плоскость. Насос крепится к ответной плите через уплотнительные кольца, что исключает необходимость откручивать фитинги при замене агрегата.
