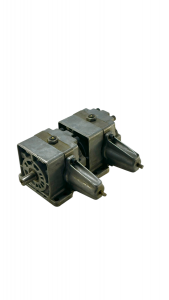

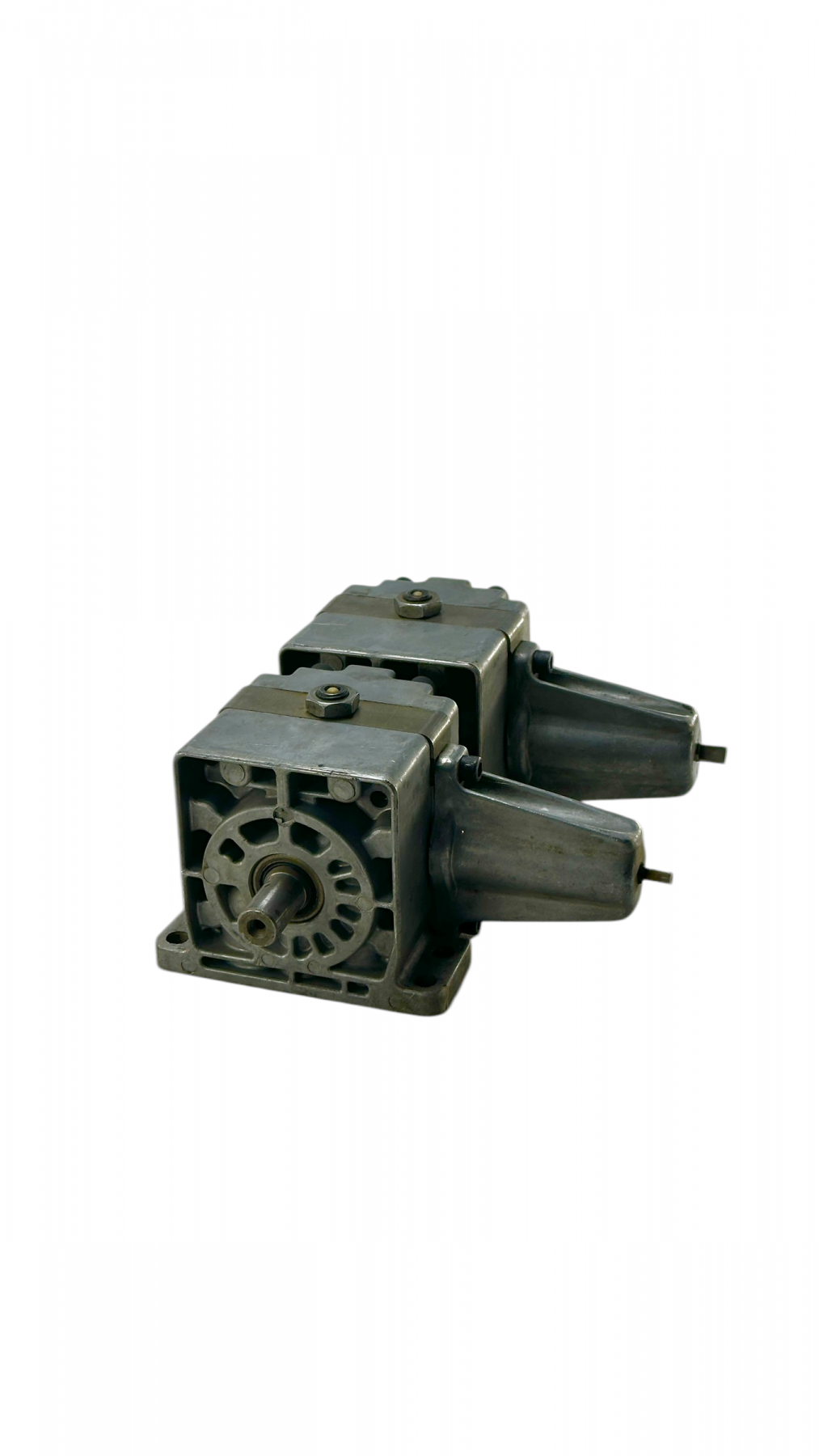

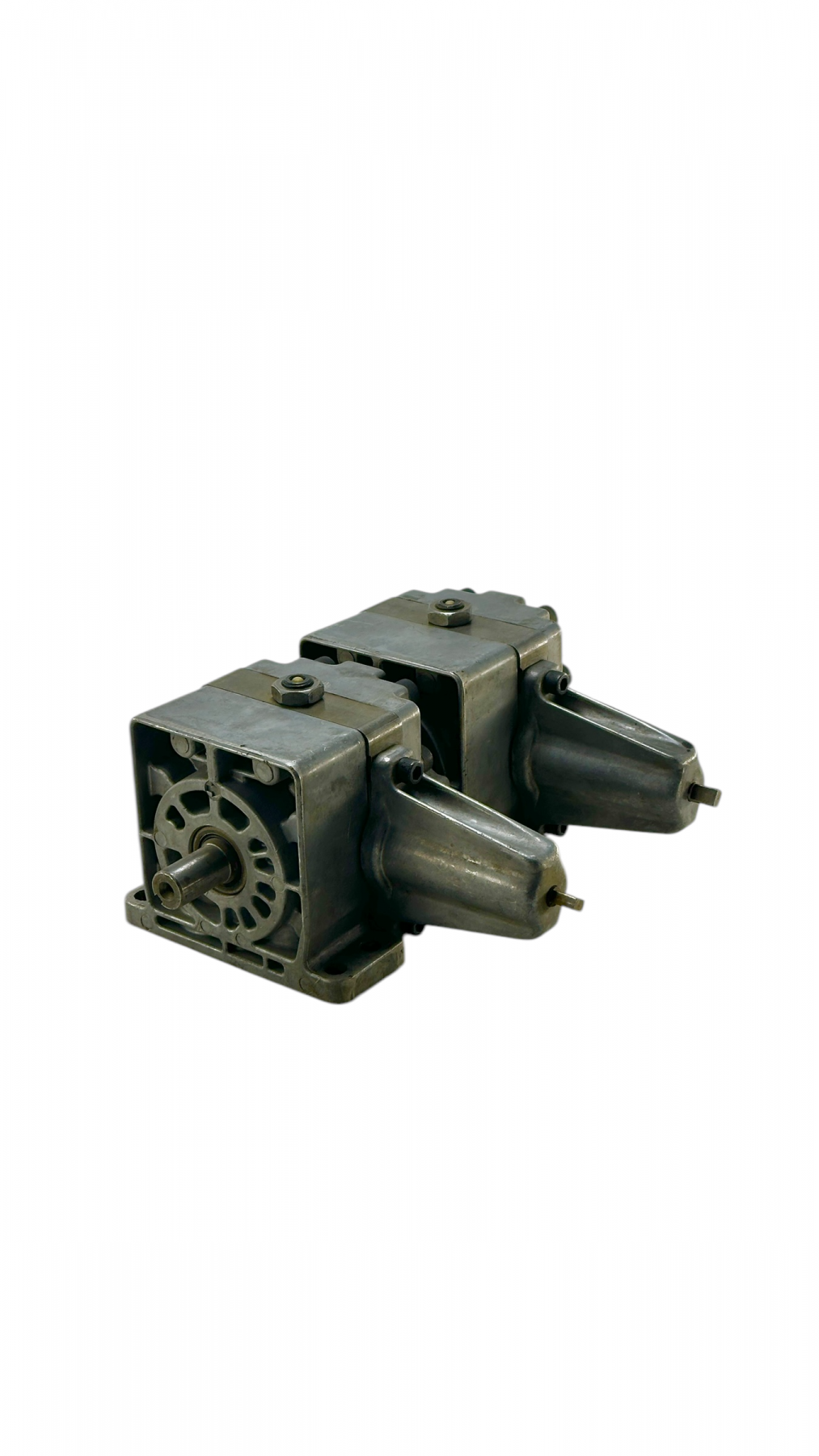

Насос PSO-PSSF-09-CR от Racine — это еще одна модификация бесшумного регулируемого лопастного насоса серии «O-frame». Основное отличие данной модели от предыдущих (с кодами «E») заключается в установленной пружине регулятора давления, рассчитанной на более высокий диапазон.
Расшифровка маркировки
| Код | Значение | Описание |
|---|---|---|
| PSO | Pump Silent O | Серия сверхтихих лопастных насосов, типоразмер "O". |
| P | Pressure Compensated | Регулятор (компенсатор) давления. |
| S | Screw Volume Control | Наличие винта ограничения максимального рабочего объема. |
| S | Subplate Mounted | Стыковой монтаж (установка на плиту). |
| F | Fluorocarbon (Viton) | Уплотнения из витона (высокая термостойкость). |
| 09 | Size | Производительность ~9 GPM (34 л/мин при 1750 об/мин). |
| C | C-spring | Пружина среднего давления (диапазон настройки 35 – 70 бар / 500–1000 PSI). |
| R | Right Hand | Правое направление вращения (по часовой стрелке). |
Технические характеристики (Типоразмер 09)
| Параметр | Значение (Метрические) | Значение (Имперские) |
|---|---|---|
| Рабочий объем | 19,7 см³/об | 1.2 cu. in./rev |
| Макс. подача (1750 об/мин) | ~34,1 л/мин | 9.0 GPM |
| Макс. давление (пружина C) | 70 бар | 1000 PSI |
| Мин. давление (пружина C) | 35 бар | 500 PSI |
| Частота вращения | 600 – 1800 об/мин | 600 – 1800 RPM |
| Направление вращения | Правое | Right Hand (CW) |
| Тип монтажа | На плиту | Subplate |
Описание и конструкция
- Регулятор давления (код C): В отличие от серии «E» (до 35 бар), этот насос предназначен для работы в диапазоне до 70 бар. Это делает его пригодным для более мощных зажимных устройств и исполнительных механизмов.
- Технология Silent Vane: Использование 12 лопастей и прецизионная обработка внутренних поверхностей статорного кольца обеспечивают крайне низкий уровень шума и отсутствие пульсаций потока.
- Винт ограничения объема (S): Расположен на задней крышке. Позволяет вручную уменьшить максимальную подачу насоса, что полезно, если для работы системы не требуется полный поток в 34 л/мин, но нужно сохранение давления.
- Уплотнения (F): Витоновые уплотнения позволяют использовать насос с синтетическими огнестойкими жидкостями и работать при более высоких температурах масла.
- Дренаж: Как и все регулируемые насосы Racine, эта модель требует подключения дренажной линии (через монтажную плиту) для отвода внутренних утечек в бак.
